功分器
0.5~400MHz,1W,2路,0°,表面贴装,替代型号ADP-2-1+
- S0005+
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 低损耗。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 400 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 1.2 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | ADP-2-1+ |
| ROHS | 满足 |
端口定义
| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 6 |

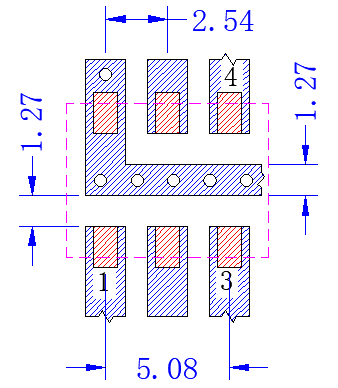

建议PCB布局图
典型测试数据
| Frequency MHz | S12 损耗 dB | S13 损耗 dB | S11 驻波 | S22 驻波 | S33 驻波 | XW 相位 ° | S23 隔离 dB |
| 0.50 | -3.17 | -3.09 | 1.07 | 1.23 | 1.18 | 1.14 | -26.31 |
| 29.00 | -3.13 | -3.10 | 1.04 | 1.11 | 1.09 | 0.04 | -36.52 |
| 58.00 | -3.14 | -3.12 | 1.07 | 1.06 | 1.05 | -0.01 | -35.96 |
| 86.00 | -3.16 | -3.14 | 1.08 | 1.06 | 1.06 | -0.04 | -33.37 |
| 115.00 | -3.19 | -3.17 | 1.09 | 1.05 | 1.05 | -0.01 | -31.71 |
| 143.00 | -3.20 | -3.18 | 1.11 | 1.05 | 1.05 | -0.07 | -29.46 |
| 172.00 | -3.23 | -3.21 | 1.11 | 1.05 | 1.05 | -0.03 | -28.32 |
| 200.00 | -3.25 | -3.22 | 1.12 | 1.04 | 1.03 | -0.04 | -27.49 |
| 229.00 | -3.26 | -3.25 | 1.13 | 1.03 | 1.03 | -0.01 | -26.66 |
| 257.00 | -3.29 | -3.28 | 1.13 | 1.02 | 1.03 | -0.01 | -26.06 |
| 286.00 | -3.31 | -3.30 | 1.13 | 1.01 | 1.02 | -0.01 | -26.26 |
| 314.00 | -3.33 | -3.33 | 1.13 | 1.02 | 1.02 | -0.01 | -25.84 |
| 343.00 | -3.37 | -3.37 | 1.13 | 1.02 | 1.03 | 0.00 | -26.09 |
| 371.00 | -3.40 | -3.40 | 1.12 | 1.03 | 1.04 | -0.02 | -26.78 |
| 400.00 | -3.43 | -3.45 | 1.10 | 1.06 | 1.07 | 0.03 | -28.29 |
参考实物图

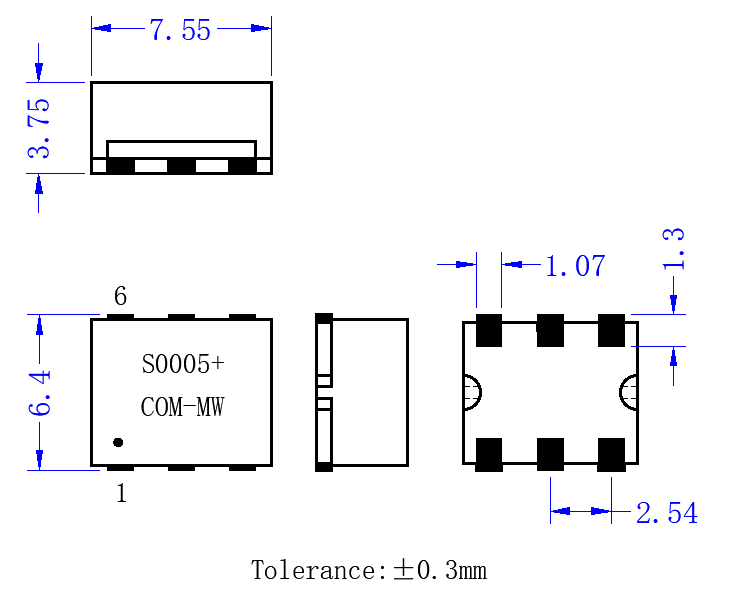

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
