18~40GHz, 增益50dB, 噪声系数4.6dB, P-1dB功率10dBm, 2.92
宽带,高增益。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18 | ~ | 40 | GHz |
增益 | 50 | dB | ||
增益平坦度 | 5 | dB | ||
噪声系数 | 4.6 | dB | ||
驻波比 | 1.8 | 2.2 | ||
P-1dB功率 | 10 | dBm |
接口形式 | 2.92-K可拆0.3mm |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12~15V |
工作电流 | 300mA |
工作温度 | -40~+70℃设计保证 |

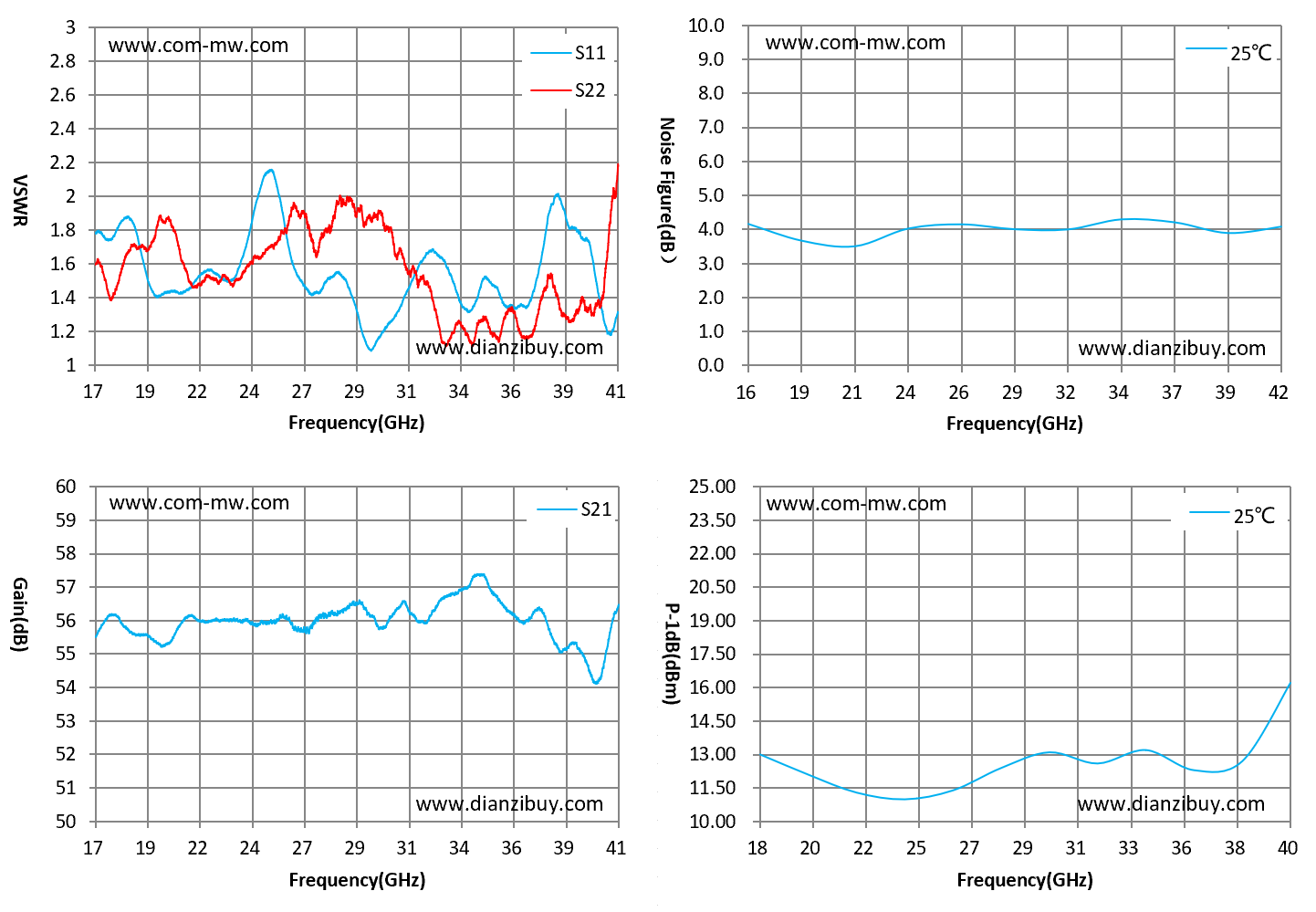

F(GHz) | P-1(dBm) | NF(dB) | S11 VSWR | S22 VSWR | Gain(dB) |
18 | 13 | 3.68 | 1.81 | 1.44 | 56.1 |
20 | 12.1 | 3.58 | 1.41 | 1.85 | 55.2 |
22 | 11.3 | 3.51 | 1.55 | 1.52 | 55.9 |
24 | 11 | 4.03 | 1.82 | 1.61 | 55.8 |
26 | 11.4 | 4.05 | 1.55 | 1.93 | 55.7 |
28 | 12.4 | 4.01 | 1.53 | 1.91 | 56.1 |
30 | 13.1 | 4 | 1.16 | 1.9 | 55.8 |
32 | 12.6 | 4.3 | 1.63 | 1.48 | 55.9 |
34 | 13.2 | 4.2 | 1.31 | 1.15 | 57.2 |
36 | 12.3 | 4 | 1.34 | 1.31 | 56.1 |
38 | 12.7 | 3.9 | 1.95 | 1.45 | 55.3 |
40 | 16.2 | 3.95 | 1.43 | 1.37 | 54.2 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
