1~18GHz,耦合度 10dB,SMA,30W
- ZDC25-10M1-18G-1026
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 1.1 | dB | ||
| 理论损耗 | 0.46 | dB | ||
| 耦合度 | 8.5 | 10 | 11.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | C |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.02 | 1.01 | -0.01 | -44.77 | -18.05 |
| 1.43 | 1.03 | 1.06 | -0.59 | -9.98 | -32.78 |
| 2.86 | 1.02 | 1.06 | -0.64 | -9.98 | -32.58 |
| 4.29 | 1.03 | 1.07 | -0.71 | -9.87 | -26.23 |
| 5.71 | 1.03 | 1.08 | -0.76 | -10.00 | -23.21 |
| 7.14 | 1.04 | 1.03 | -0.78 | -10.24 | -23.38 |
| 8.57 | 1.03 | 1.04 | -0.78 | -10.68 | -20.15 |
| 10.00 | 1.04 | 1.07 | -0.80 | -10.65 | -18.25 |
| 11.43 | 1.06 | 1.05 | -0.86 | -10.44 | -22.35 |
| 12.86 | 1.08 | 1.04 | -0.94 | -10.14 | -27.46 |
| 14.29 | 1.06 | 1.14 | -0.95 | -10.23 | -19.87 |
| 15.71 | 1.04 | 1.20 | -0.92 | -10.34 | -18.57 |
| 17.14 | 1.11 | 1.21 | -0.92 | -10.63 | -22.16 |
| 18.57 | 1.15 | 1.17 | -0.93 | -11.05 | -24.01 |
| 20.00 | 1.10 | 1.27 | -0.98 | -10.69 | -18.93 |

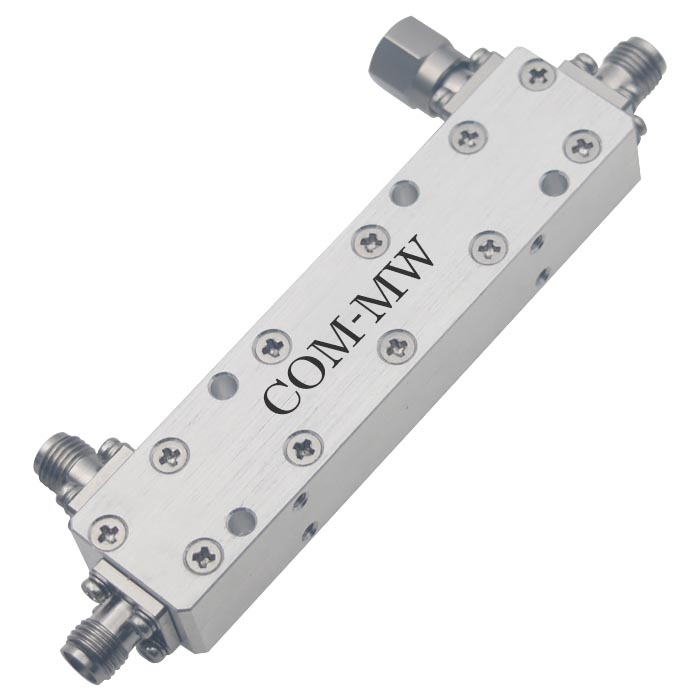

参考实物图

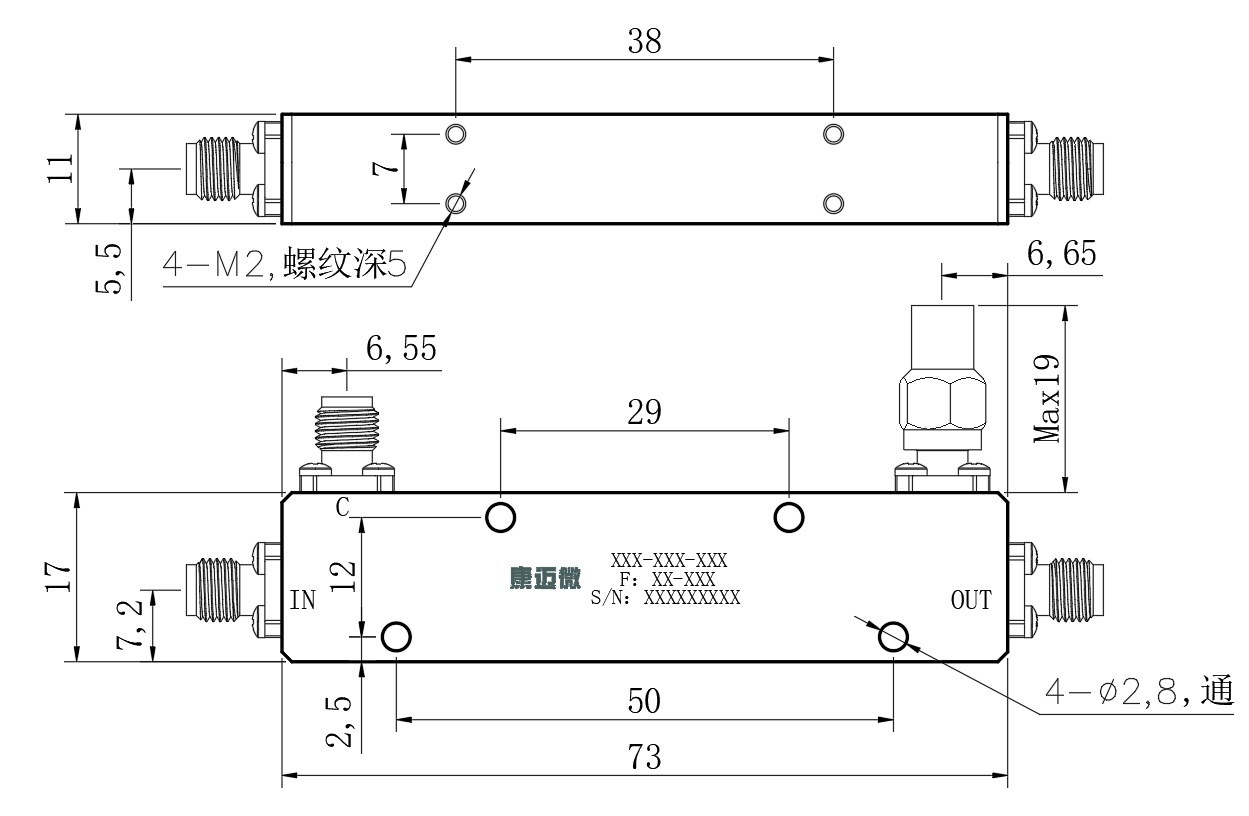

外形结构图（mm）

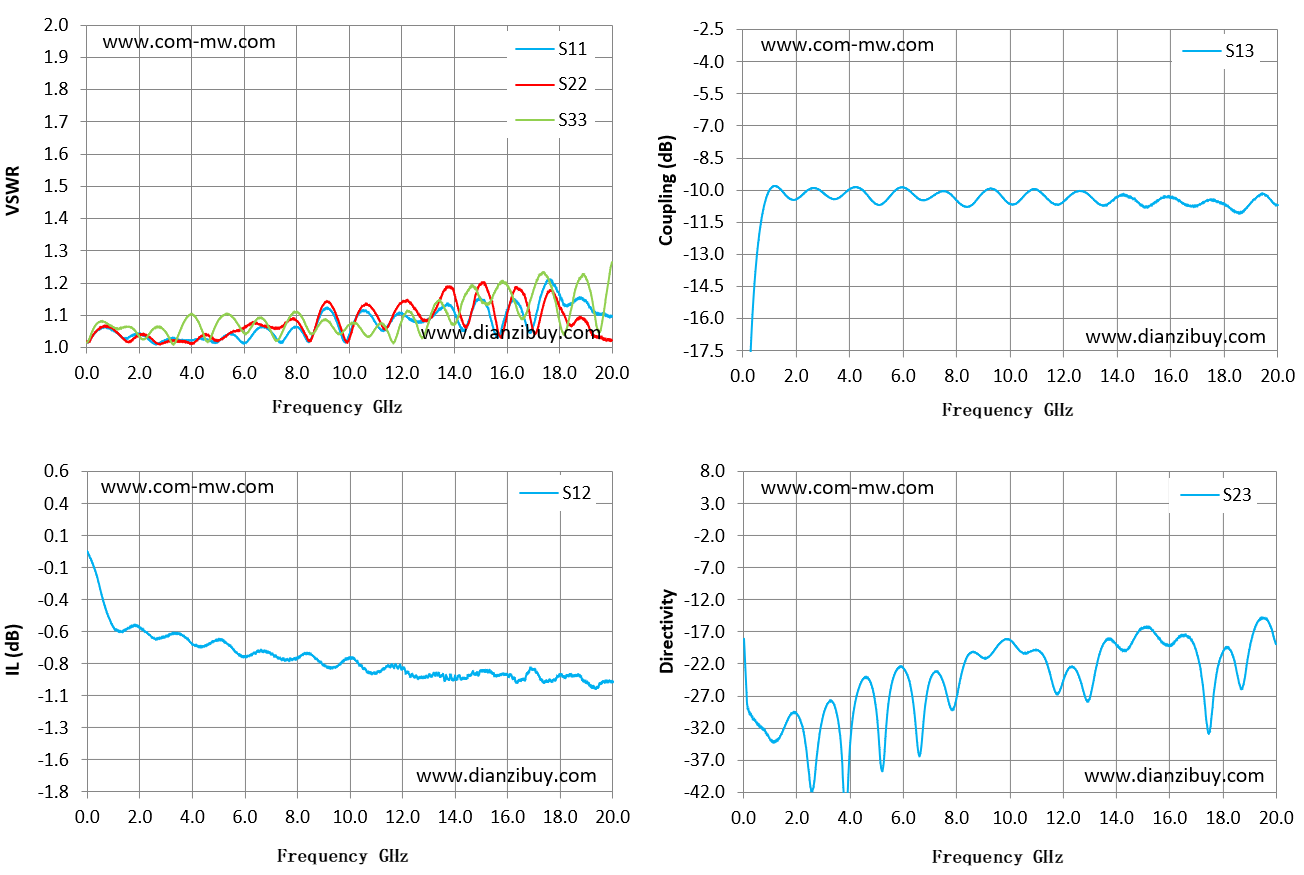

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
