产品
功分器
0.01~90MHz,1W,4路,0°,表面贴装
- S1030
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.01 | ~ | 90 | MHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 10 | dB | ||
| 输入驻波比 | 1.65 | |||
| 输出驻波比 | 1.65 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 3 |
| 分配端口 | 2，4，6，8 |
| 接地端口 | 1，5，7 |

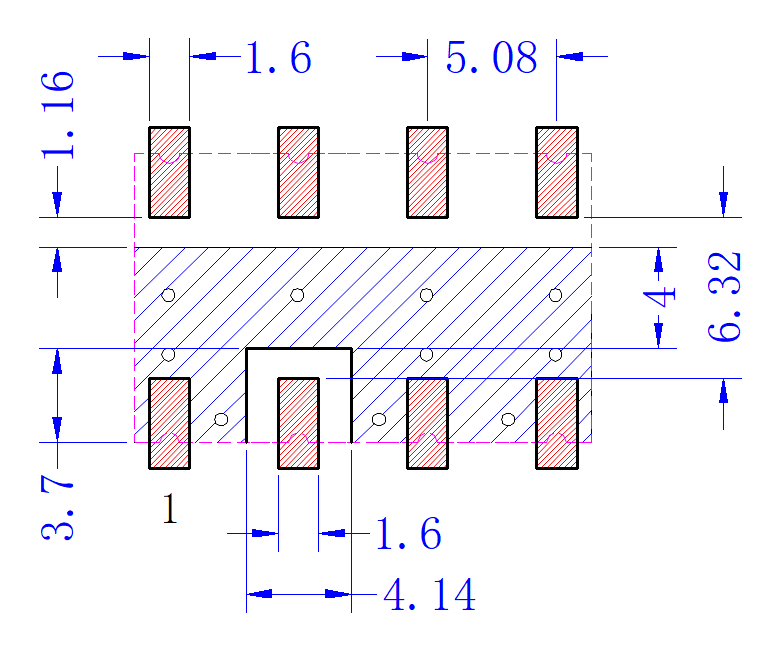

建议PCB布局图

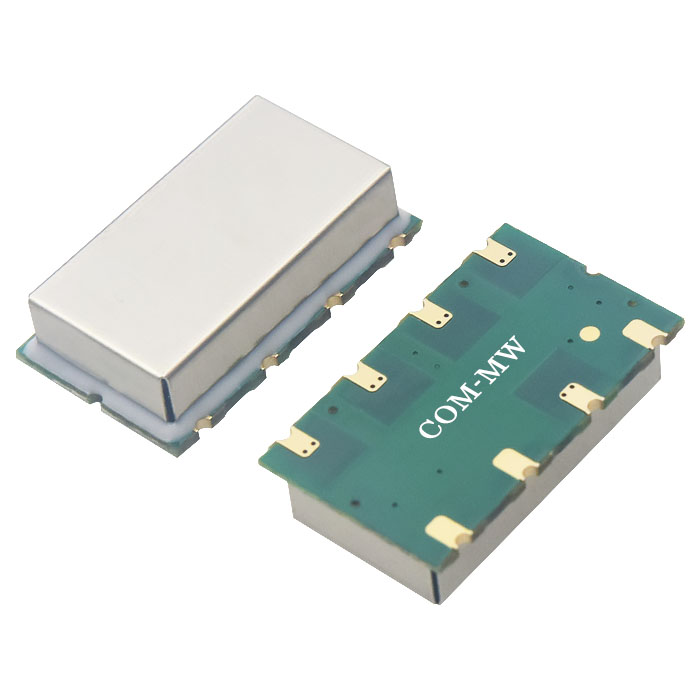

参考实物图
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
| 3 | 增加了盖子，长度由原来的18mm改为19.3mm。 |
