隔离器
工作频率 800~1000MHz,通过功率100W,SMA
- DG9-800-1000-3325
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 1000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 100W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S11 驻波 |
| 750.00 | 1.45 | -0.70 | -26.53 | 1.41 |
| 775.00 | 1.28 | -0.21 | -24.19 | 1.27 |
| 800.00 | 1.20 | -0.15 | -31.31 | 1.18 |
| 825.00 | 1.15 | -0.13 | -28.83 | 1.12 |
| 850.00 | 1.12 | -0.12 | -23.87 | 1.09 |
| 875.00 | 1.11 | -0.14 | -21.31 | 1.09 |
| 900.00 | 1.10 | -0.15 | -19.97 | 1.09 |
| 925.00 | 1.08 | -0.16 | -19.45 | 1.08 |
| 950.00 | 1.05 | -0.19 | -19.59 | 1.06 |
| 975.00 | 1.01 | -0.20 | -20.34 | 1.02 |
| 1000.00 | 1.05 | -0.23 | -21.82 | 1.02 |
| 1025.00 | 1.11 | -0.27 | -24.24 | 1.07 |
| 1050.00 | 1.20 | -0.36 | -27.86 | 1.14 |
| 1075.00 | 1.30 | -0.51 | -30.79 | 1.21 |
| 1100.00 | 1.44 | -0.79 | -29.12 | 1.30 |

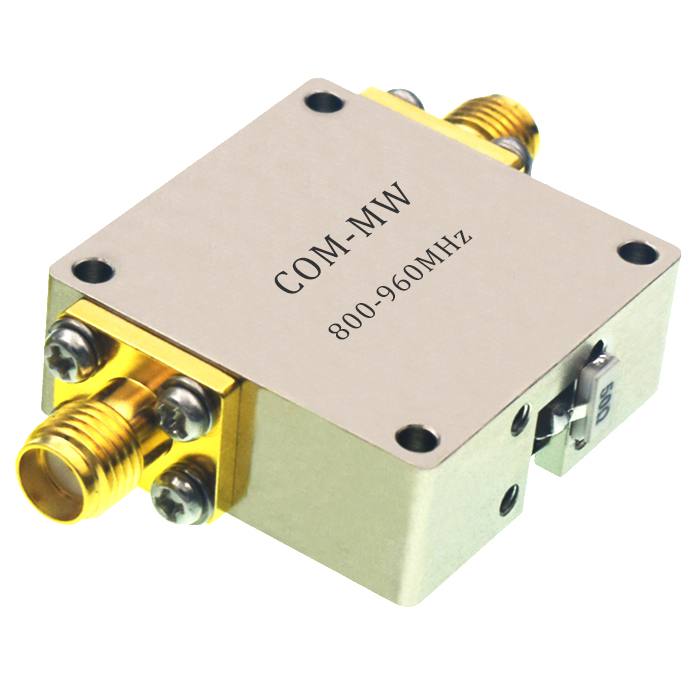

参考实物图

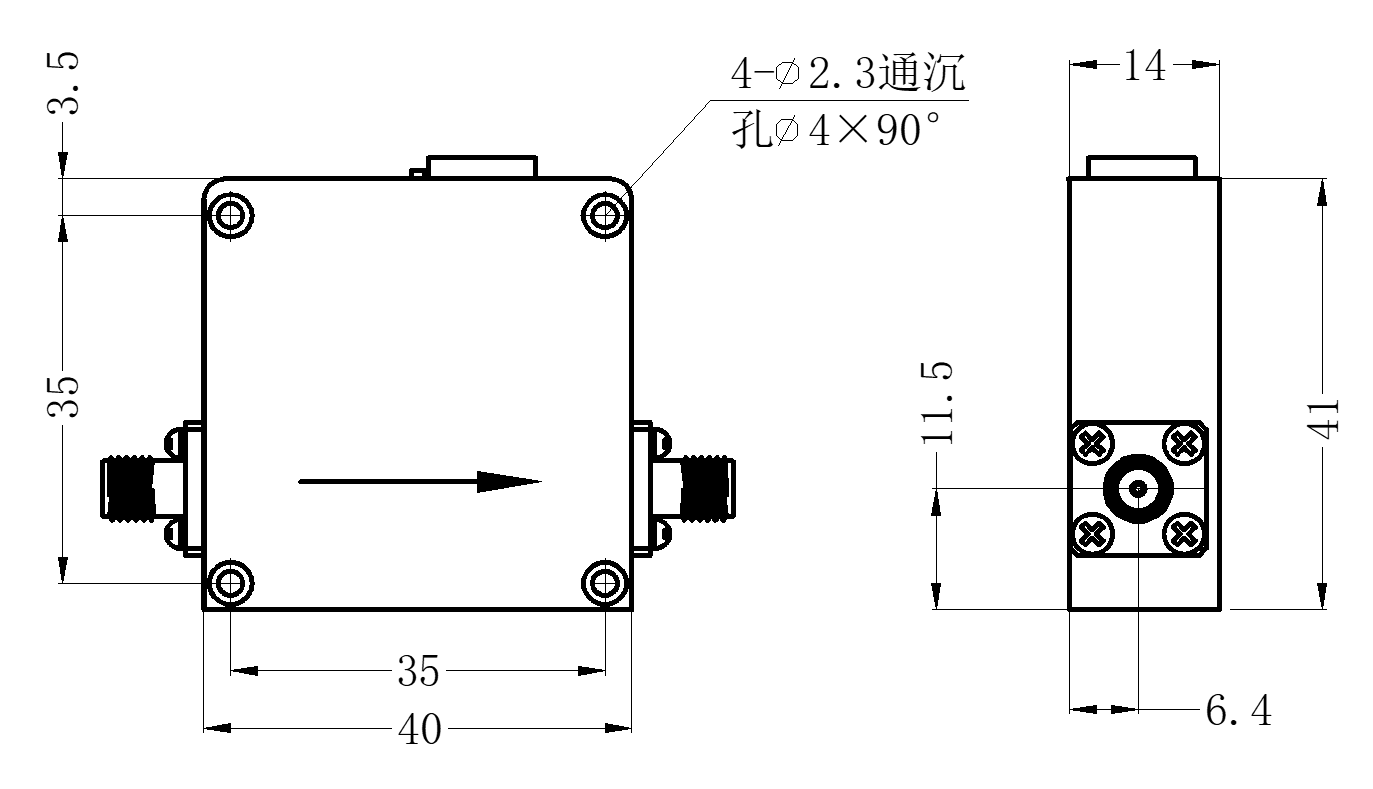

外形结构图（mm）

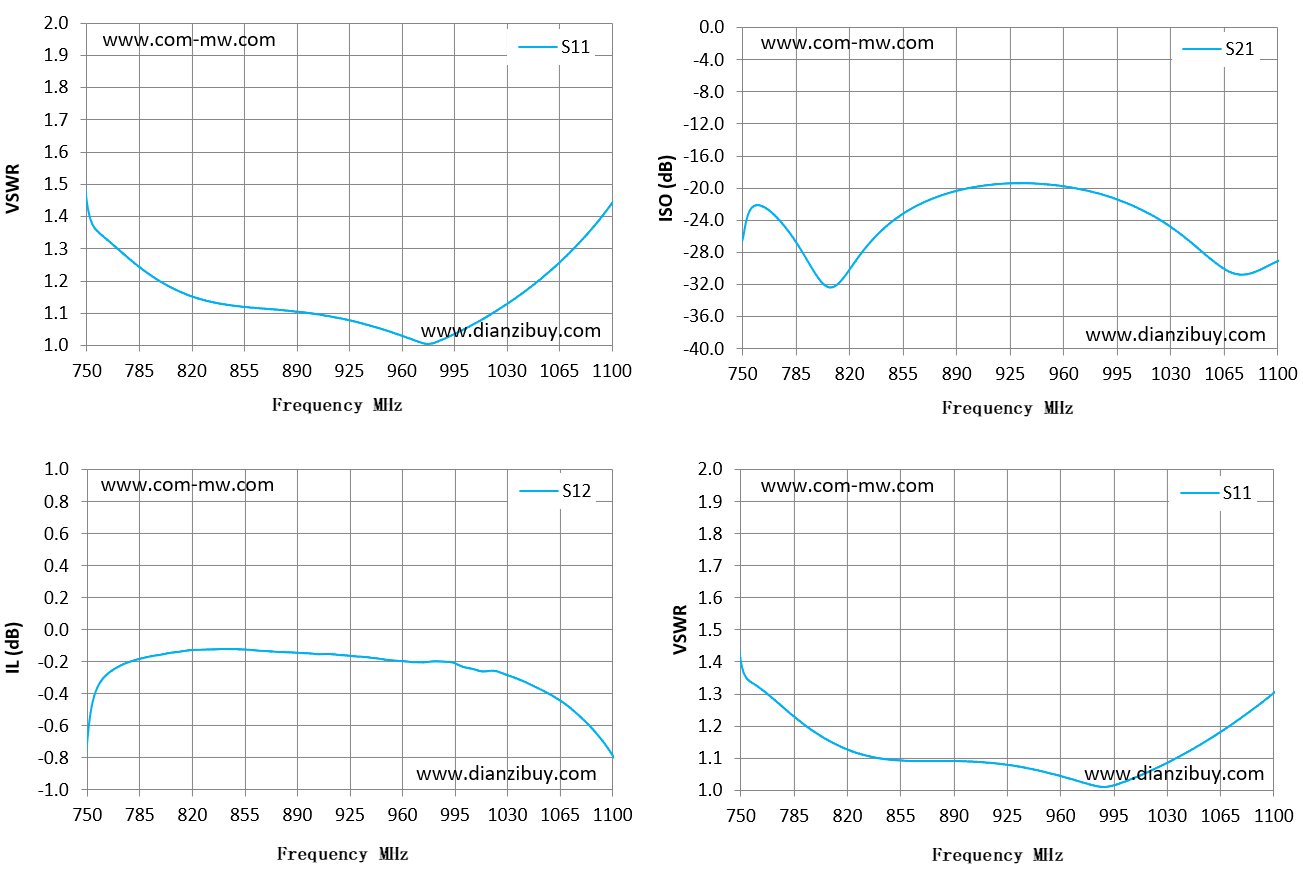

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
