滤波器
阻带频率832~862MHz, ≥70dB, 通带频率DC~822MHz, 872~3000MHz, N
- K6-832-862-10N70150M-005
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 832 | ~ | 862 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 822 | MHz | |
| 通带频率 | 872 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 800 | -0.35 | 1.29 |
| 822 | -2.69 | 1.38 |
| 827 | -11.76 | 15.76 |
| 832 | -95.15 | 35.14 |
| 836 | -79.70 | 43.87 |
| 840 | -75.55 | 44.41 |
| 844 | -97.53 | 45 |
| 848 | -87.84 | 45.11 |
| 852 | -83.15 | 46.04 |
| 856 | -77.60 | 49.35 |
| 860 | -82.33 | 37.44 |
| 862 | -91.89 | 36.96 |
| 867 | -12.22 | 16.16 |
| 872 | -2.77 | 1.29 |
| 900 | -0.42 | 1.41 |
参考实物图

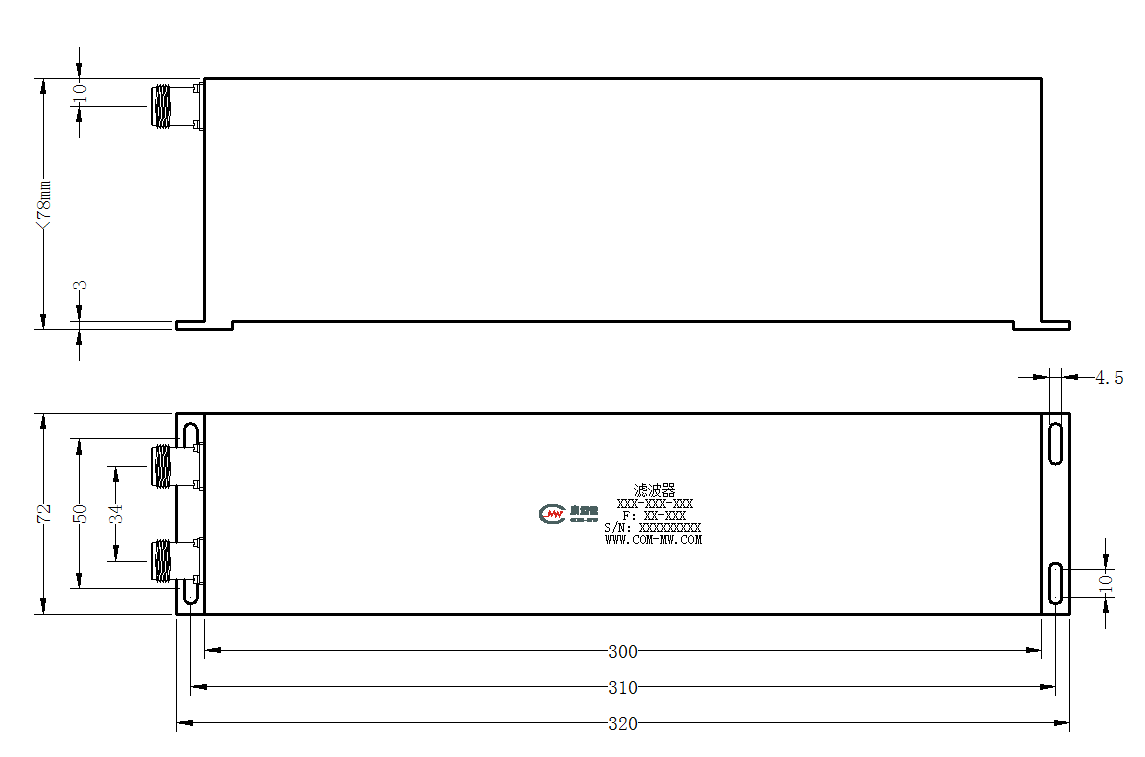

外形结构图（mm）

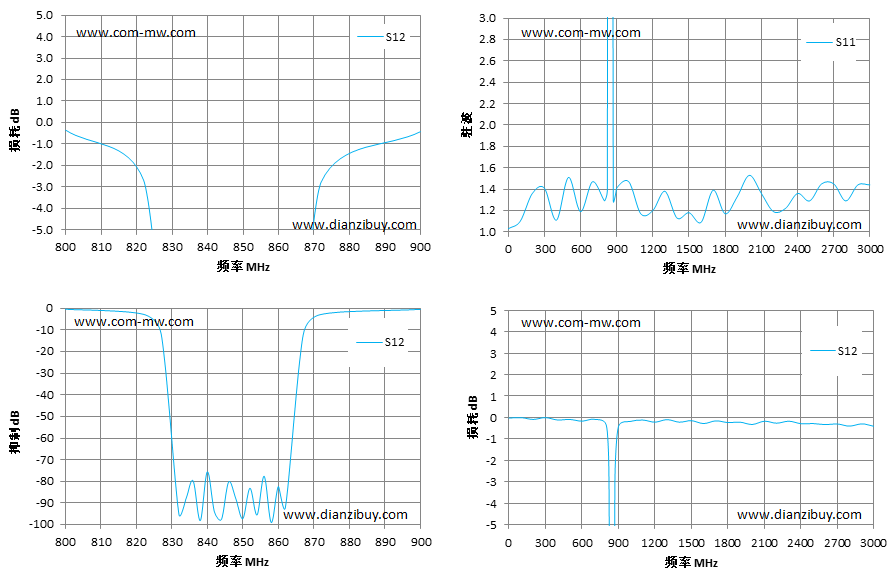

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
