宽带低噪声放大器
4~9GHz, 增益40dB, 噪声系数3dB, P-1dB功率10dBm, N , USB Type-C接口充电
- DCLNA0409-40C-S
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声，带充电电池。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4 | ~ | 9 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | N -JK(N-J输入） |
| 接口材质 | 不锈钢 |
| 最大输入功率 | 10dBm |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 工作电压 | +5V；USB Type-C接口充电 |
| 工作电流 | 500mA |
| 工作温度 | -10~+50℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 1、N-J输入，N-K输出； |
| 2、具备开关机指示、充电指示（含充满）、欠压指示、（正常）工作指示； | |
| 3、锂电池供电（3小时）； | |
| 4、配置充电器（适配器） | |
| 5、配置收纳箱； | |
| 6、充电环境温度0~+50℃； | |
| 7、充电接口：USB Type-C，带防尘硅胶垫； |
典型测试数据
| Frequency | S11 VSWR | S22 VSWR | NF | Gain | P-1dB out | Psat |
| GHz | / | / | dB | dB | dBm | dBm |
| 2 | 2.06 | 1.3 | 2.77 | 41.26 | 18.4 | 20 |
| 2.64 | 2.07 | 1.94 | 1.47 | 41.8 | 17.4 | 19.6 |
| 3.29 | 1.62 | 1.49 | 1.35 | 43.74 | 18 | 19.5 |
| 3.93 | 1.72 | 1.7 | 1.3 | 43.92 | 17.5 | 20.3 |
| 4.57 | 1.69 | 2.18 | 1.05 | 43.36 | 18.7 | 19.9 |
| 5.21 | 1.17 | 1.93 | 1.22 | 44 | 18.9 | 19.4 |
| 5.86 | 1.16 | 1.61 | 1.17 | 44.94 | 18.9 | 19.6 |
| 6.5 | 1.29 | 1.64 | 1.15 | 44.73 | 18.6 | 19.5 |
| 7.14 | 1.18 | 1.57 | 1.3 | 45.16 | 18 | 19.4 |
| 7.79 | 1.1 | 1.31 | 1.29 | 45.52 | 17.3 | 19.3 |
| 8.43 | 1.65 | 1.53 | 1.4 | 44.48 | 17.3 | 19.7 |
| 9.07 | 2.09 | 2.19 | 1.35 | 43.09 | 16.9 | 20 |
| 9.71 | 1.81 | 2.69 | 1.33 | 42.82 | 16.2 | 19.9 |
| 10.36 | 1.92 | 1.92 | 1.69 | 43.9 | 14.9 | 19.4 |
| 11 | 4.26 | 1.49 | 1.47 | 41.42 | 14.9 | 19.4 |

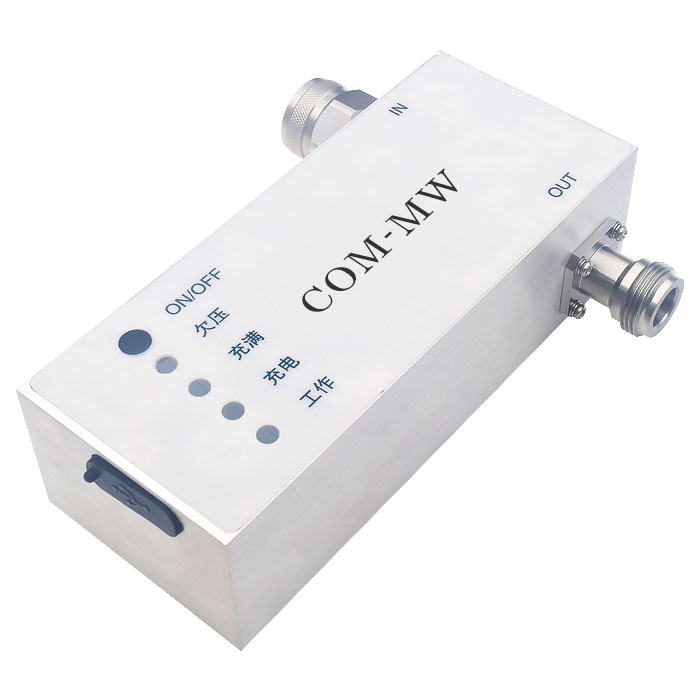

参考实物图

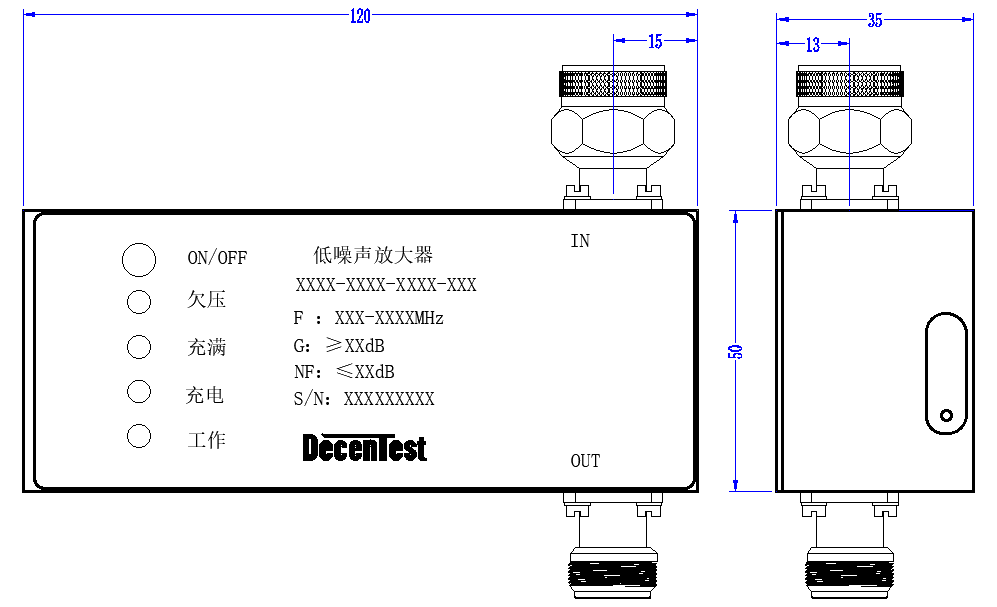

外形结构图（mm）

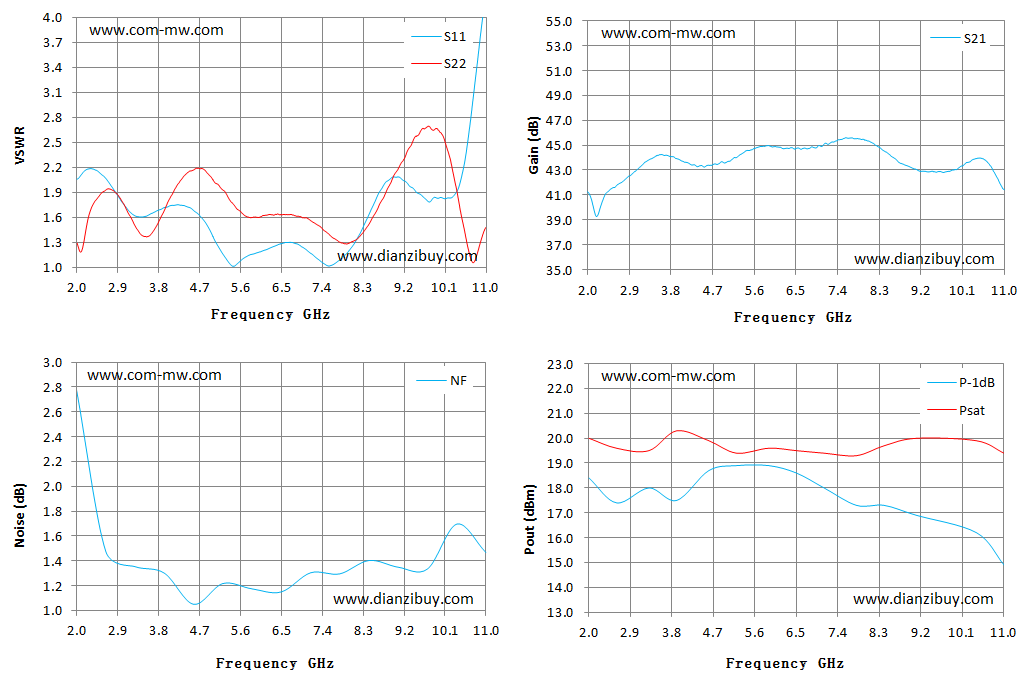

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或做静电隔离处理；
