DC~40GHz,稳幅稳相,800mm,2.92-M,2.92-M
- DCA9-2.92M8002.92M2.2-3114
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高性价比稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 40 | GHz | |
| 插入损耗 | DC-40 | 3.85 | 4.23 | dB | |
| 驻波 | DC-40 | 1.25 | 1.35 |
其它参数
| 电缆类别 | 稳幅稳相 |
| 长度 | 800mm |
| 接口一 | 2.92-M不锈钢 |
| 接口二 | 2.92-M不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
外形结构图
外形尺寸（mm）
| A | 800 | mm | C1 | 8.9 | mm |
| B | 2.2 | mm | E1 | 8.9 | mm |
| T | 8 | mm |
典型功率曲线图
参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.29 | 1.04 | 1.04 |
| 4000 | 1.27 | 1.03 | 1.05 |
| 6000 | 1.47 | 1.03 | 1.04 |
| 8000 | 1.77 | 1.04 | 1.02 |
| 10000 | 1.89 | 1.05 | 1.04 |
| 15000 | 2.31 | 1.05 | 1.05 |
| 18000 | 2.62 | 1.09 | 1.1 |
| 20000 | 2.67 | 1.12 | 1.13 |
| 26500 | 3 | 1.18 | 1.16 |
| 30000 | 3.35 | 1.19 | 1.19 |
| 40000 | 4.14 | 1.24 | 1.24 |

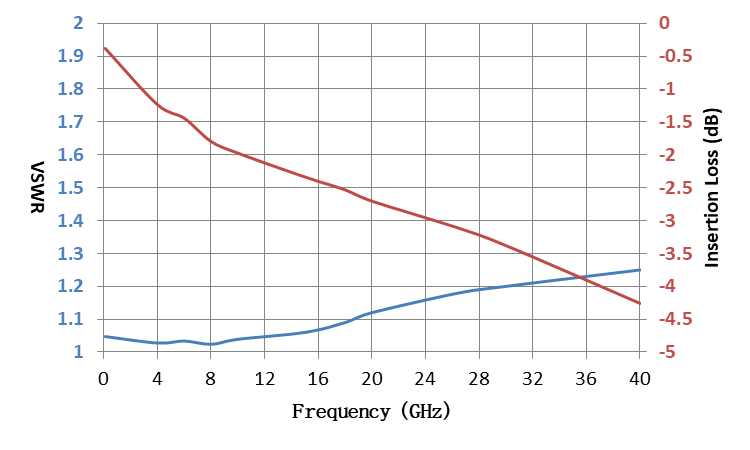

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于15mm |
