产品
低噪声放大器
100~3000MHz, 增益20dB, 噪声系数1.2dB, P-1dB功率15dBm, SMA
- DLNA8-100-3000-2313
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 3000 | MHz |
| 增益 | 20 | dB | ||
| 增益平坦度 | ±1.5 | dB | ||
| 噪声系数 | 1.2 | 1.5 | dB | |
| 驻波比 | 1.6 | 2 | ||
| P-1dB功率 | 15 | dBm | ||
| OIP3 | 30 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S12 1dB功率 dBm |
| 100 | 1.8 | 1.42 | 23.52 | 1.2 | 20.42 |
| 307 | 1.36 | 1.25 | 23.8 | 0.92 | 21.2 |
| 514 | 1.25 | 1.23 | 23.8 | 0.83 | 21.75 |
| 721 | 1.21 | 1.23 | 23.74 | 0.89 | 21.65 |
| 929 | 1.19 | 1.25 | 23.67 | 0.86 | 21.4 |
| 1136 | 1.18 | 1.27 | 23.55 | 1 | 21.3 |
| 1343 | 1.17 | 1.29 | 23.46 | 1.14 | 21.28 |
| 1550 | 1.17 | 1.32 | 23.33 | 1.19 | 21.36 |
| 1757 | 1.18 | 1.34 | 23.12 | 1.22 | 21.43 |
| 1964 | 1.2 | 1.38 | 22.98 | 1.19 | 21.5 |
| 2171 | 1.22 | 1.41 | 22.8 | 1.18 | 21.42 |
| 2379 | 1.26 | 1.45 | 22.54 | 1.29 | 21.27 |
| 2586 | 1.31 | 1.49 | 22.33 | 1.31 | 21.18 |
| 2793 | 1.37 | 1.55 | 22.06 | 1.3 | 21.1 |
| 3000 | 1.43 | 1.6 | 21.76 | 1.38 | 20.98 |

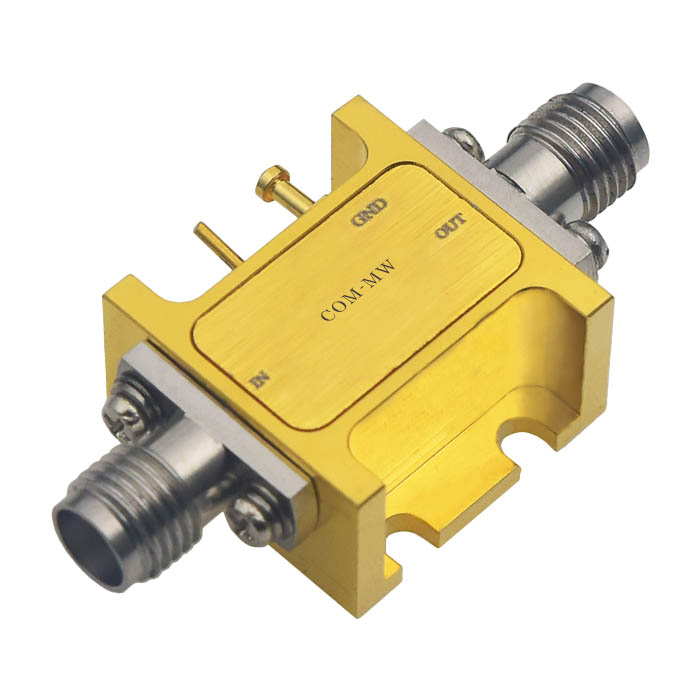

参考实物图

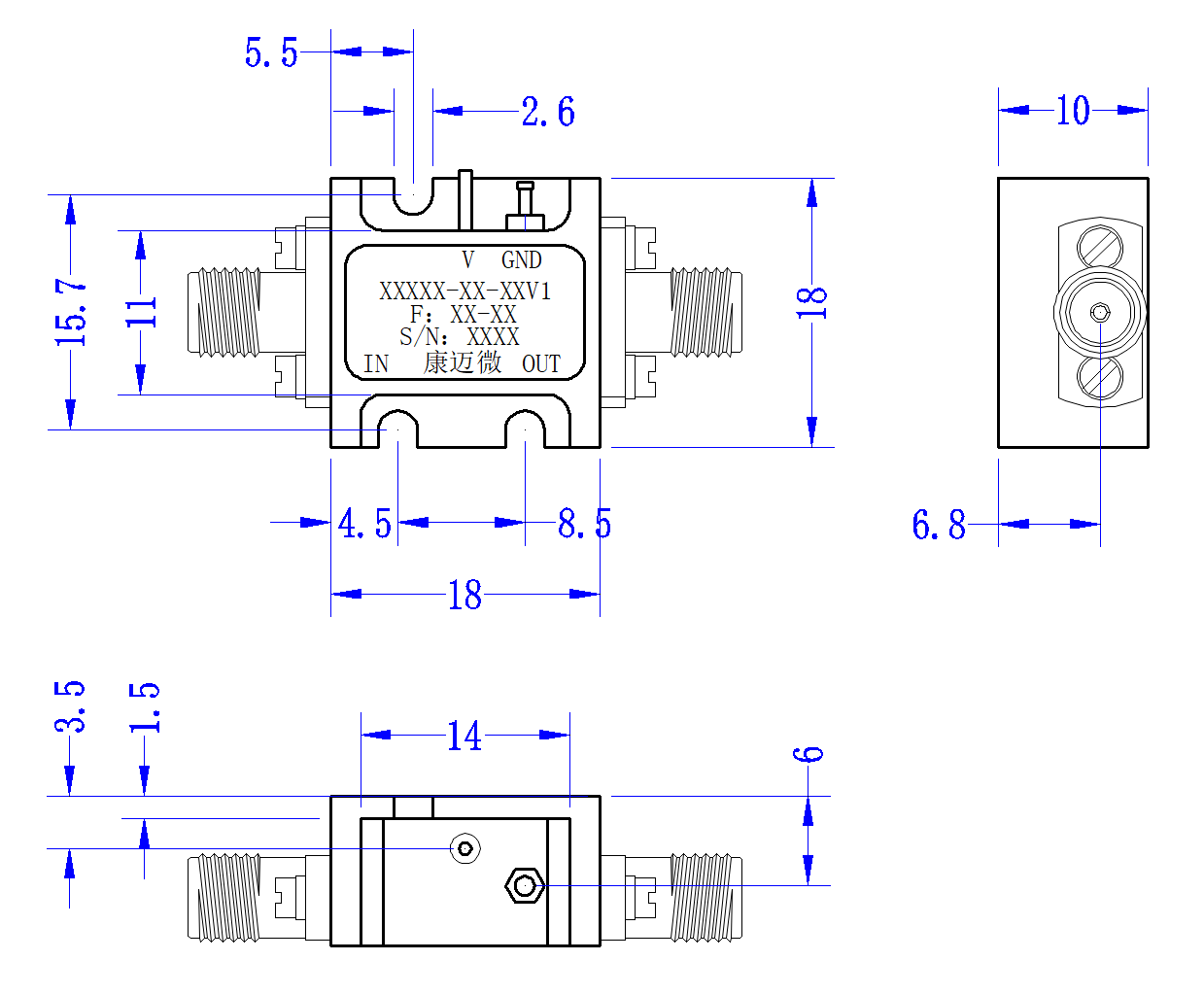

外形结构图（mm）

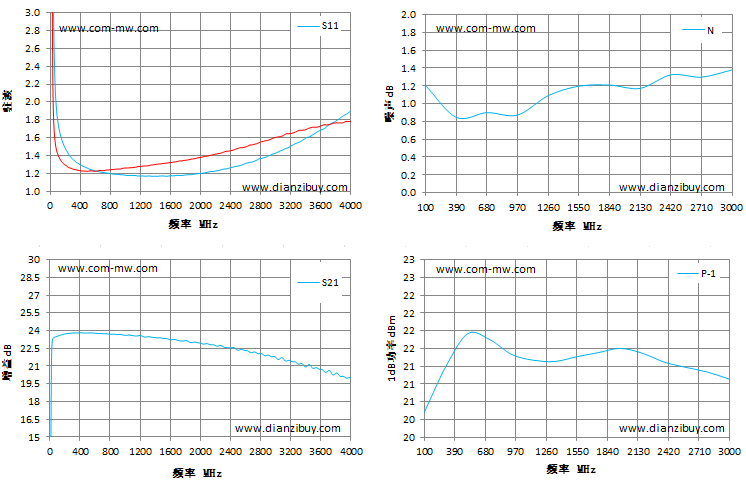

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
