工作频率690~6000MHz, 30W, 50Ω, N -M, -150dBc@2*43dBm
- DR9-30-690-6000-2848
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 690 | ~ | 6000 | MHz |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 30W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -M |
| 接口材质 | 外壳铜镀铜锡锌 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -25~+55℃设计保证 |
| PIM | -150dBc@2*43dBm |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。
典型测试数据
| 序号 | Frequency MHz | S11 驻波 |
|---|---|---|
| 1 | 200 | 1.49 |
| 2 | 757 | 1.12 |
| 3 | 1314 | 1.14 |
| 4 | 1871 | 1.18 |
| 5 | 2429 | 1.14 |
| 6 | 2986 | 1.12 |
| 7 | 3543 | 1.19 |
| 8 | 4100 | 1.18 |
| 9 | 4657 | 1.07 |
| 10 | 5214 | 1.14 |
| 11 | 5771 | 1.12 |
| 12 | 6329 | 1.16 |
| 13 | 6886 | 1.31 |
| 14 | 7443 | 1.23 |
| 15 | 8000 | 1.12 |
功率降额曲线

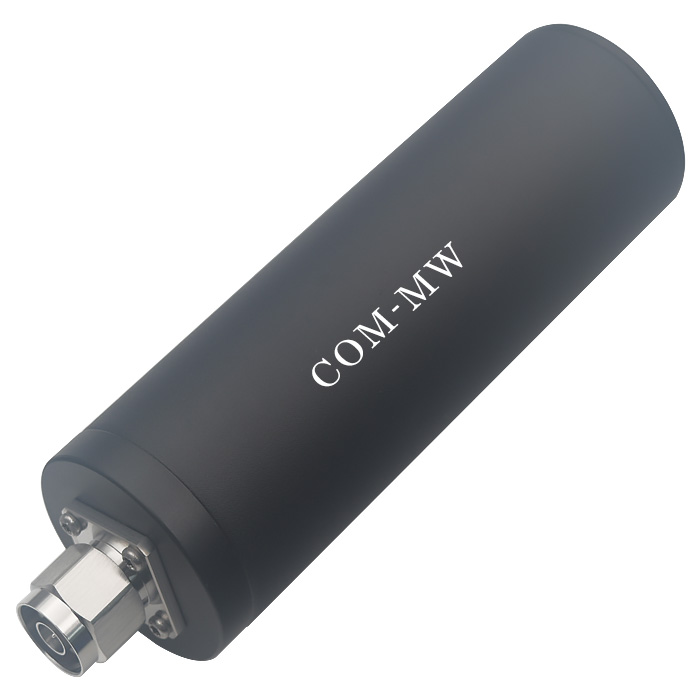

参考实物图

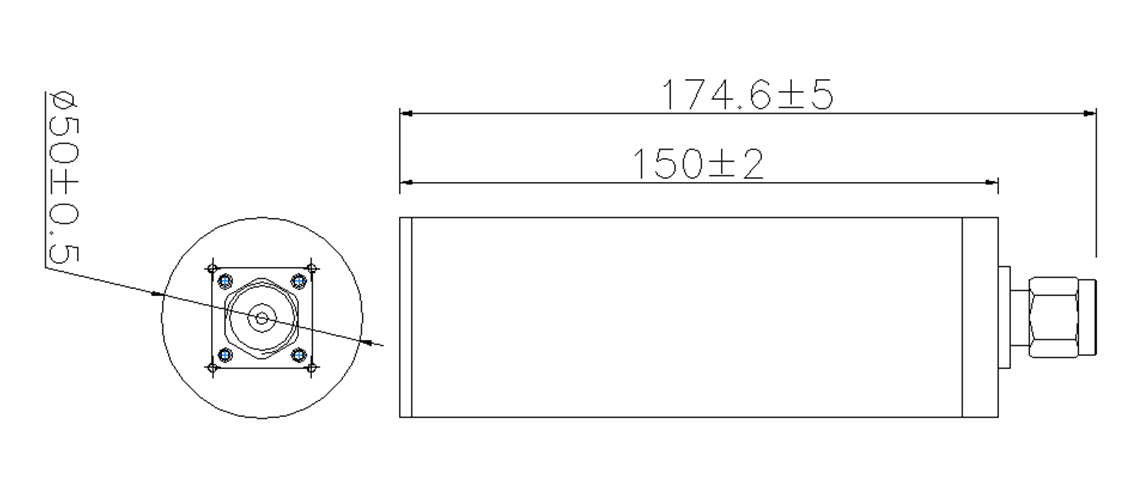

外形结构图（mm）

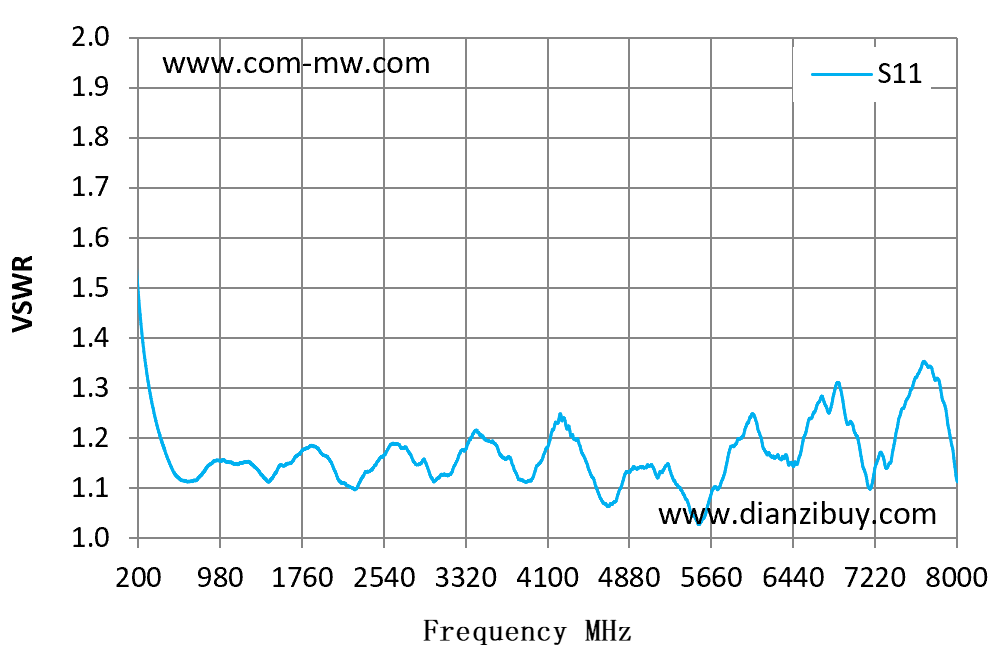

典型测试曲线图
