产品
数控衰减器
0.01~18GHz, 衰减范围0.5~31.5dB, 步进0.5dB, 0.4W, SMA
- DDA8-0.01-18G-3613
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.01 | ~ | 18 | GHz |
| 衰减范围 | 0.5 | ~ | 31.5 | dB |
| 插入损耗 | 2.8 | dB | ||
| 驻波比 | 1.7 | |||
| 0.5dB衰减精度 | 0.3 | 0.5 | 0.8 | dB |
| 1dB衰减精度 | 0.6 | 1 | 1.4 | dB |
| 2dB衰减精度 | 1.5 | 2 | 2.5 | dB |
| 4dB衰减精度 | 3 | 4 | 5 | dB |
| 8dB衰减精度 | 6.5 | 8 | 9.5 | dB |
| 16dB衰减精度 | 14.5 | 16 | 17.5 | dB |
其它参数
| 步进 | 0.5dB |
| 功率容量 | 0.4W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作电压 | +5V |
| 工作电流 | 30mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S12 损耗 dB | 0.5 衰减 dB | 1 衰减 dB | 2 衰减 dB | 4 衰减 dB | 8 衰减 dB | 16 衰减 dB |
|---|---|---|---|---|---|---|---|
| 0.01 | -0.91 | -0.53 | -1.13 | -1.97 | -4 | -8.28 | -16.15 |
| 1.43 | -1.28 | -0.56 | -1.17 | -2 | -4.03 | -8.35 | -16.22 |
| 2.86 | -1.48 | -0.52 | -1.08 | -2.02 | -4.06 | -8.27 | -16.18 |
| 4.29 | -1.61 | -0.51 | -1.05 | -2.02 | -4.07 | -8.28 | -16.25 |
| 5.71 | -1.63 | -0.54 | -1.12 | -2 | -4.03 | -8.35 | -16.33 |
| 8.57 | -1.73 | -0.55 | -1.15 | -2.03 | -4.06 | -8.5 | -16.6 |
| 10 | -1.89 | -0.49 | -1.03 | -2.02 | -4.07 | -8.44 | -16.72 |
| 12.86 | -1.91 | -0.56 | -1.17 | -2.05 | -4.08 | -8.65 | -16.94 |
| 15.71 | -2.16 | -0.52 | -1.07 | -1.98 | -4 | -8.71 | -16.96 |
| 18.57 | -2.24 | -0.45 | -0.95 | -2.04 | -4.1 | -8.57 | -16.73 |
| 20 | -2.38 | -0.53 | -1.13 | -2.07 | -4.07 | -8.63 | -16.44 |
参考实物图

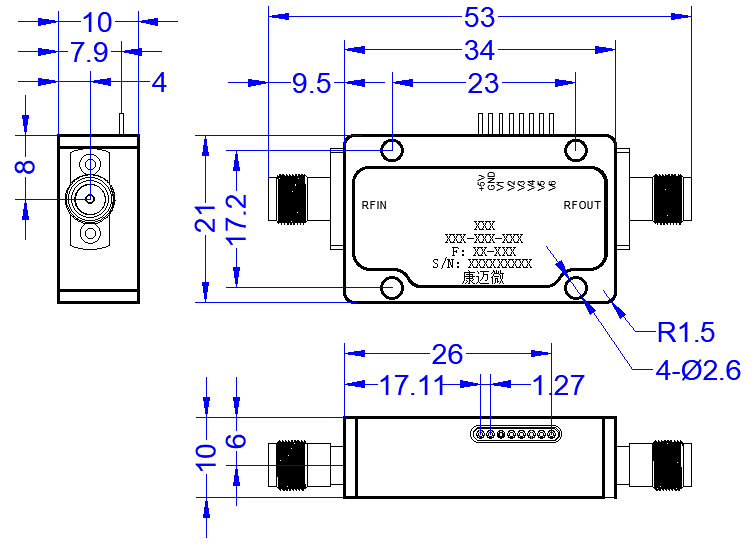

外形结构图（mm）

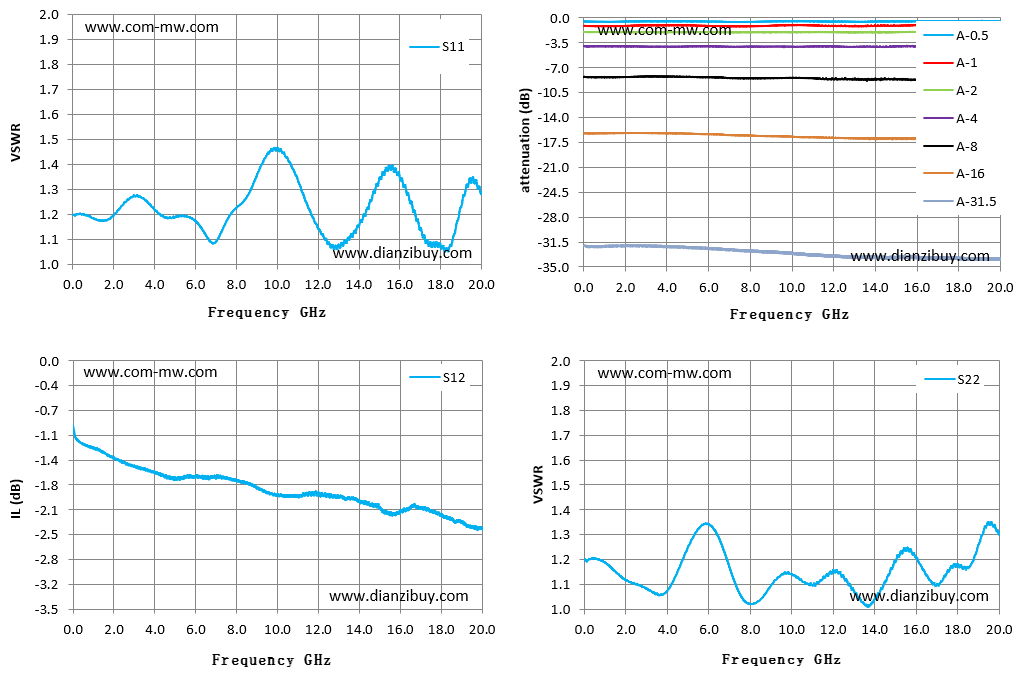

典型测试曲线图
真值表(0:0~+0.5V,1:+3V~+5V)
| V1 | V2 | V3 | V4 | V5 | V6 | |
| 0.5dB | 0 | 0 | 0 | 0 | 0 | 1 |
| 1dB | 0 | 0 | 0 | 0 | 1 | 0 |
| 2dB | 0 | 0 | 0 | 1 | 0 | 0 |
| 4dB | 0 | 0 | 1 | 0 | 0 | 0 |
| 8dB | 0 | 1 | 0 | 0 | 0 | 0 |
| 16dB | 1 | 0 | 0 | 0 | 0 | 0 |
| 31.5dB | 1 | 1 | 1 | 1 | 1 | 1 |
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
