产品
功分器
2.4~2.5GHz, 公共端15KW, 4路, 0°, 波导口
- ZPD25-4W2.4-2.5G-161
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.4 | ~ | 2.5 | GHz |
| 插入损耗 | 0.45 | dB | ||
| 隔离度 | 2 | dB | ||
| 公共端驻波比 | 1.2 | |||
| 分配端驻波比 | 无 | |||
| 耦合端驻波比 | 1.35 | |||
| 耦合度 | 49 | 50 | 51 | dB |
| 耦合平坦度 | ±0.5 | dB | ||
| 方向性 | 20 | dB | ||
| 幅度平衡 | ±0.15 | dB | ||
| 相位平衡 | ±2 | ° |
其它参数
| 功率容量 | 公共端15KW设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ26 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
| 正向耦合端口 | C2（N-K） |
| 反向耦合端口 | C1（N-K） |
典型测试数据
| Frequency GHz | S11 驻波 | S66 驻波 | S12 损耗 dB | S14 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 2.17 | 1.49 | 1.16 | -6.17 | 0.18 | -5.06 |
| 2.21 | 1.44 | 1.11 | -6.2 | 0.38 | -6.79 |
| 2.25 | 1.39 | 1.08 | -6.23 | 0.28 | -8.81 |
| 2.28 | 1.35 | 1.06 | -6.19 | 0.03 | -10.31 |
| 2.32 | 1.31 | 1.05 | -6.09 | -0.15 | -11.79 |
| 2.36 | 1.22 | 1.05 | -5.93 | -0.12 | -11.94 |
| 2.4 | 1.14 | 1.05 | -5.84 | 0.02 | -10.85 |
| 2.44 | 1.05 | 1.05 | -5.82 | 0.05 | -9.14 |
| 2.47 | 1.06 | 1.04 | -5.86 | 0.11 | -7.74 |
| 2.51 | 1.12 | 1.04 | -5.97 | -0.06 | -6.2 |
| 2.55 | 1.17 | 1.04 | -6.05 | -0.3 | -4.94 |
| 2.59 | 1.17 | 1.03 | -6.09 | -0.64 | -4 |
| 2.62 | 1.16 | 1.03 | -6.09 | -0.62 | -3.48 |
| 2.66 | 1.13 | 1.03 | -6.05 | -0.42 | -2.98 |
| 2.7 | 1.1 | 1.04 | -6.04 | -0.12 | -2.69 |

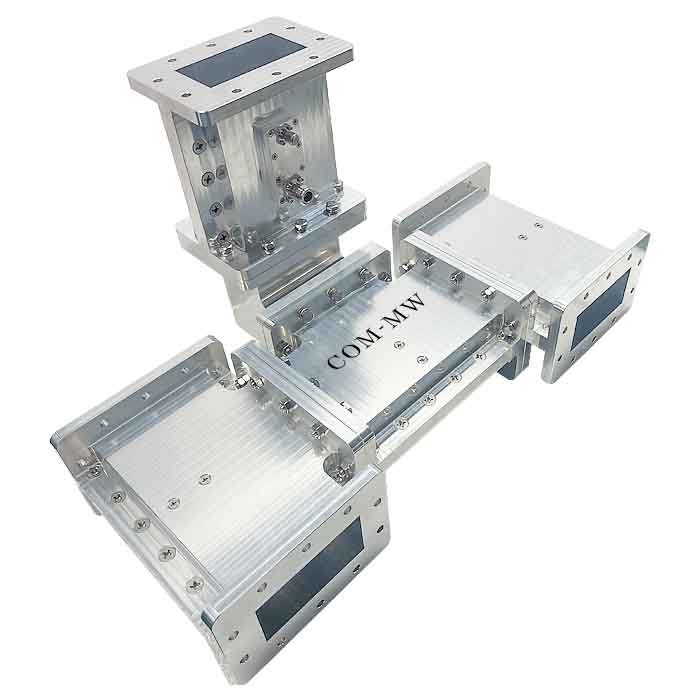

参考实物图

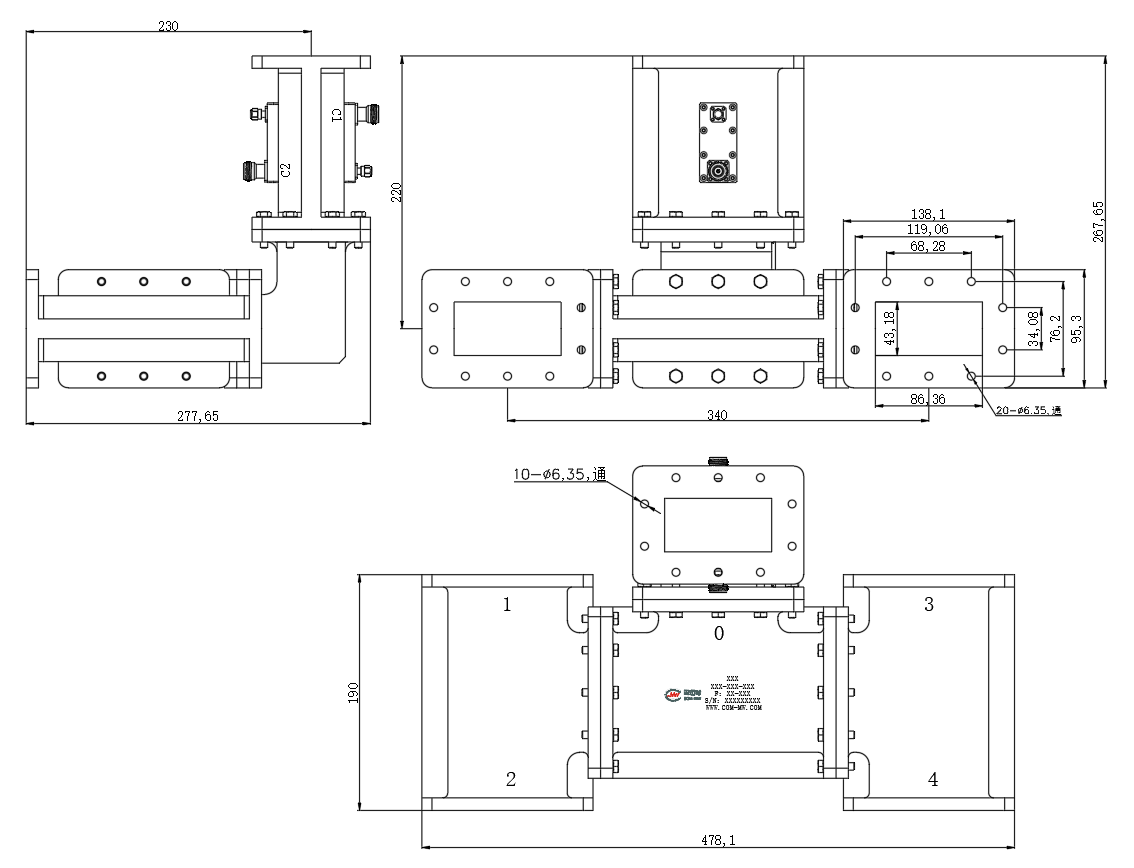

外形结构图（mm）

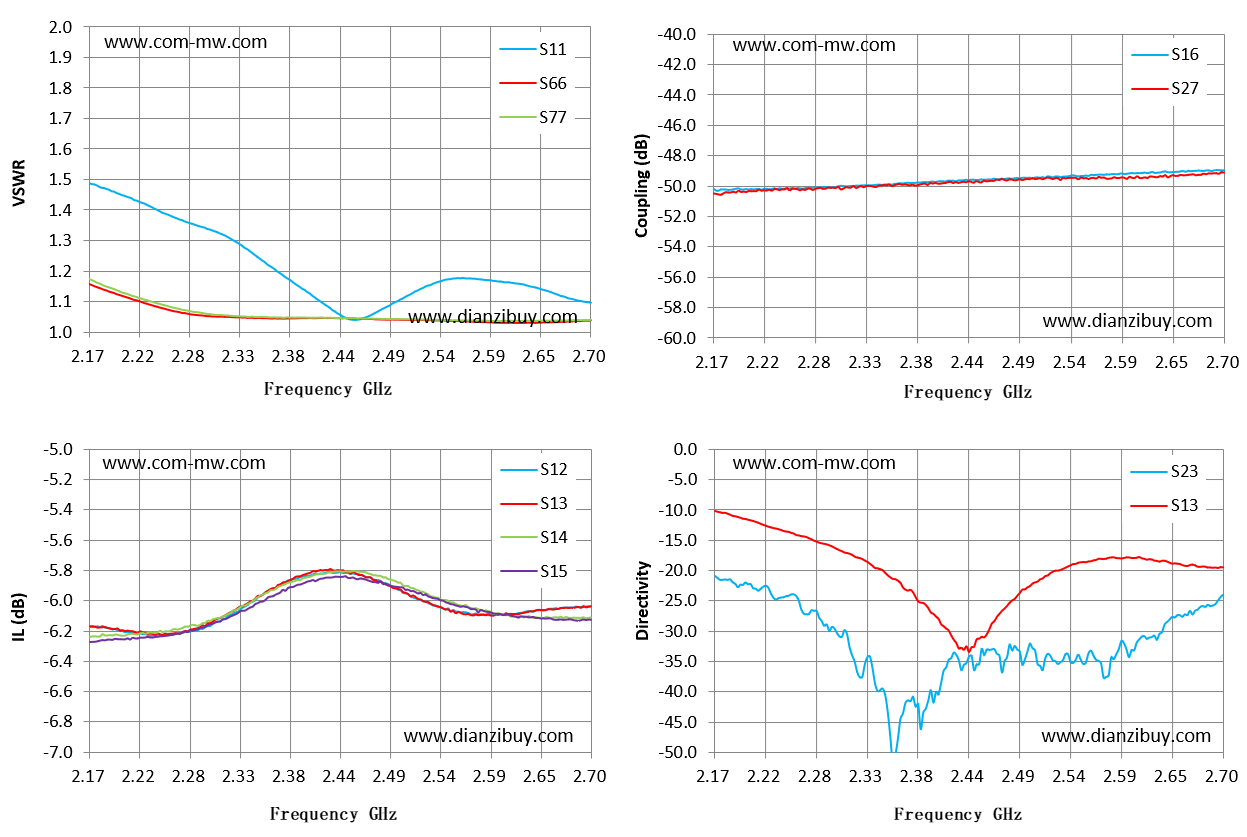

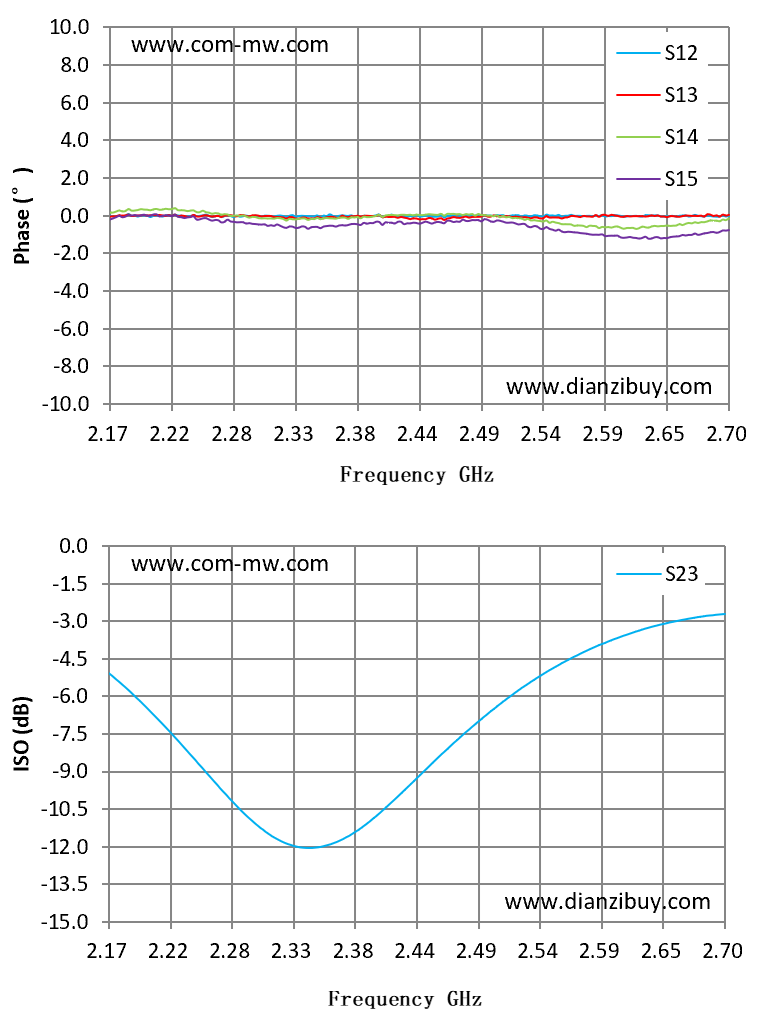

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
