通带频率17.5~31.5GHz, DC-14.5GHz≥40dB, 38.5-47GHz≥40dB, 2.92-K
- ZBF25-C24.5-14G-050
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.5 | ~ | 31.5 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-14.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 38.5-47 | GHz≥ | 40 | dB | ||
| 带外抑制 | 47-50 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.92-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S21 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 14.5 | 28.15 | -50.68 | 0.07 |
| 16.21 | 29.36 | -21.39 | 0.21 |
| 17.93 | 1.23 | -0.29 | 0.4 |
| 19.64 | 1.21 | -0.26 | 0.29 |
| 21.36 | 1.13 | -0.26 | 0.26 |
| 23.07 | 1.07 | -0.24 | 0.24 |
| 24.79 | 1.1 | -0.28 | 0.24 |
| 26.5 | 1.33 | -0.23 | 0.24 |
| 28.21 | 1.36 | -0.38 | 0.24 |
| 29.93 | 1.29 | -0.33 | 0.28 |
| 31.64 | 1.53 | -0.75 | 0.47 |
| 33.36 | 27.08 | -25.98 | 0.16 |
| 35.07 | 24.71 | -44.34 | 0.07 |
| 36.79 | 22.41 | -53.65 | 0.05 |
| 38.5 | 21.93 | -57.23 | 0.06 |

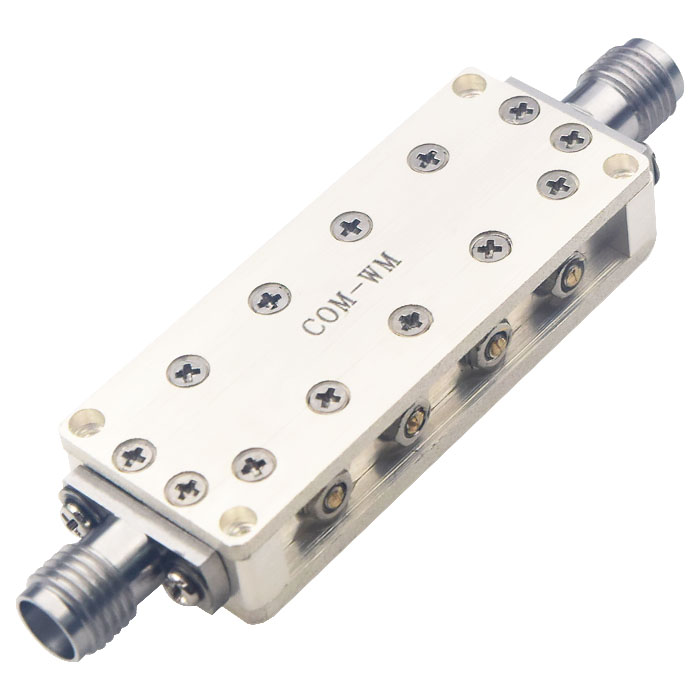

参考实物图

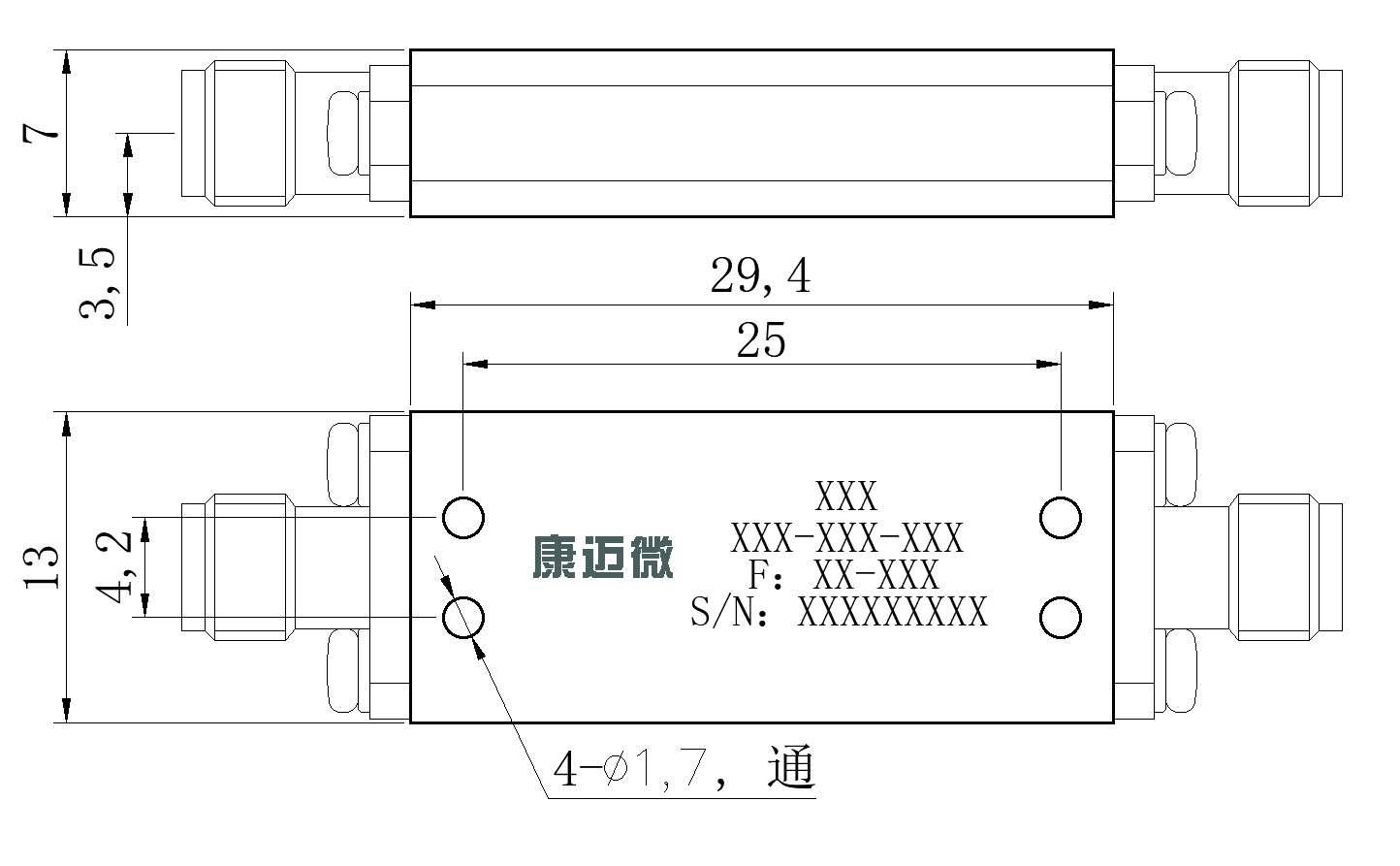

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
