耦合器
500~6000MHz, 双定向耦合度40dB, N , 400W
- ZDC9-40L0.5-6G-3005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 6000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 双定向耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 400W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 0.01 | 1.05 | 1.05 | -0.01 | -76.89 | -85.97 |
| 571 | 1.01 | 1.09 | -0.02 | -40.43 | -64.11 |
| 1143 | 1.07 | 1.18 | -0.05 | -40.45 | -63.88 |
| 1714 | 1.09 | 1.15 | -0.07 | -40.83 | -66.83 |
| 2286 | 1.03 | 1.18 | -0.09 | -40.32 | -68.97 |
| 2857 | 1.09 | 1.23 | -0.12 | -39.54 | -63.05 |
| 3429 | 1.1 | 1.21 | -0.17 | -38.93 | -59.28 |
| 4000 | 1.11 | 1.22 | -0.18 | -38.54 | -57.95 |
| 4571 | 1.06 | 1.24 | -0.21 | -38.64 | -58.11 |
| 5143 | 1.14 | 1.16 | -0.27 | -39.23 | -59.32 |
| 5714 | 1.23 | 1.08 | -0.35 | -40.17 | -62.1 |
| 6286 | 1.12 | 1.11 | -0.34 | -41.31 | -67.5 |
| 6857 | 1.08 | 1.13 | -0.29 | -42.69 | -63.64 |
| 7429 | 1.02 | 1.09 | -0.29 | -38.82 | -46.06 |
| 8000 | 1.09 | 1.05 | -0.25 | -43.93 | -63.03 |

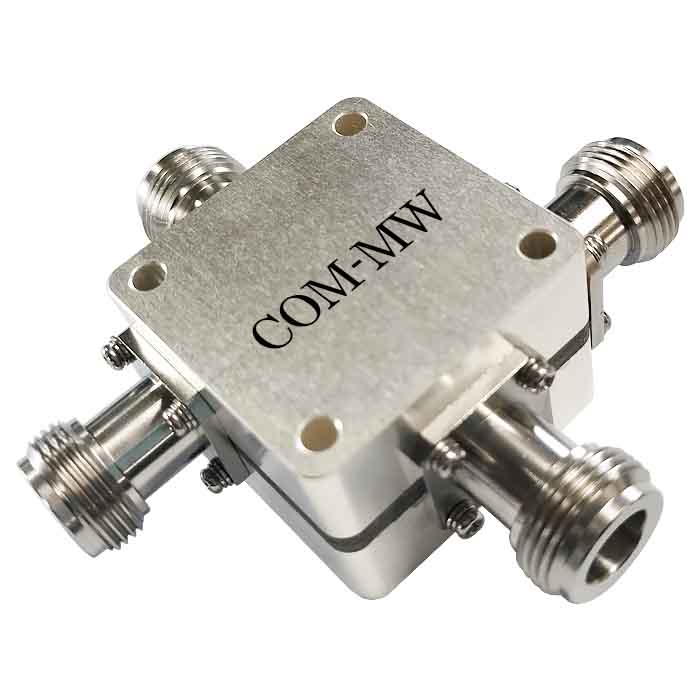

参考实物图

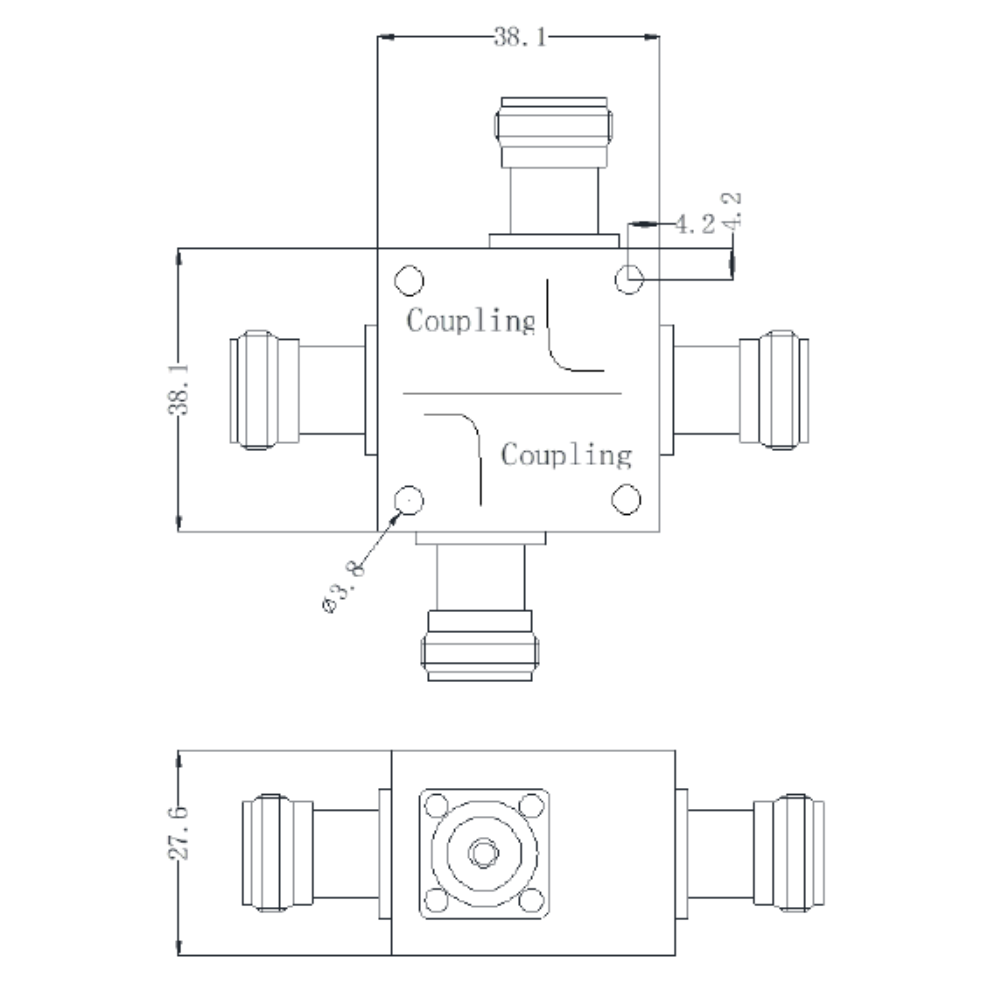

外形结构图（mm）

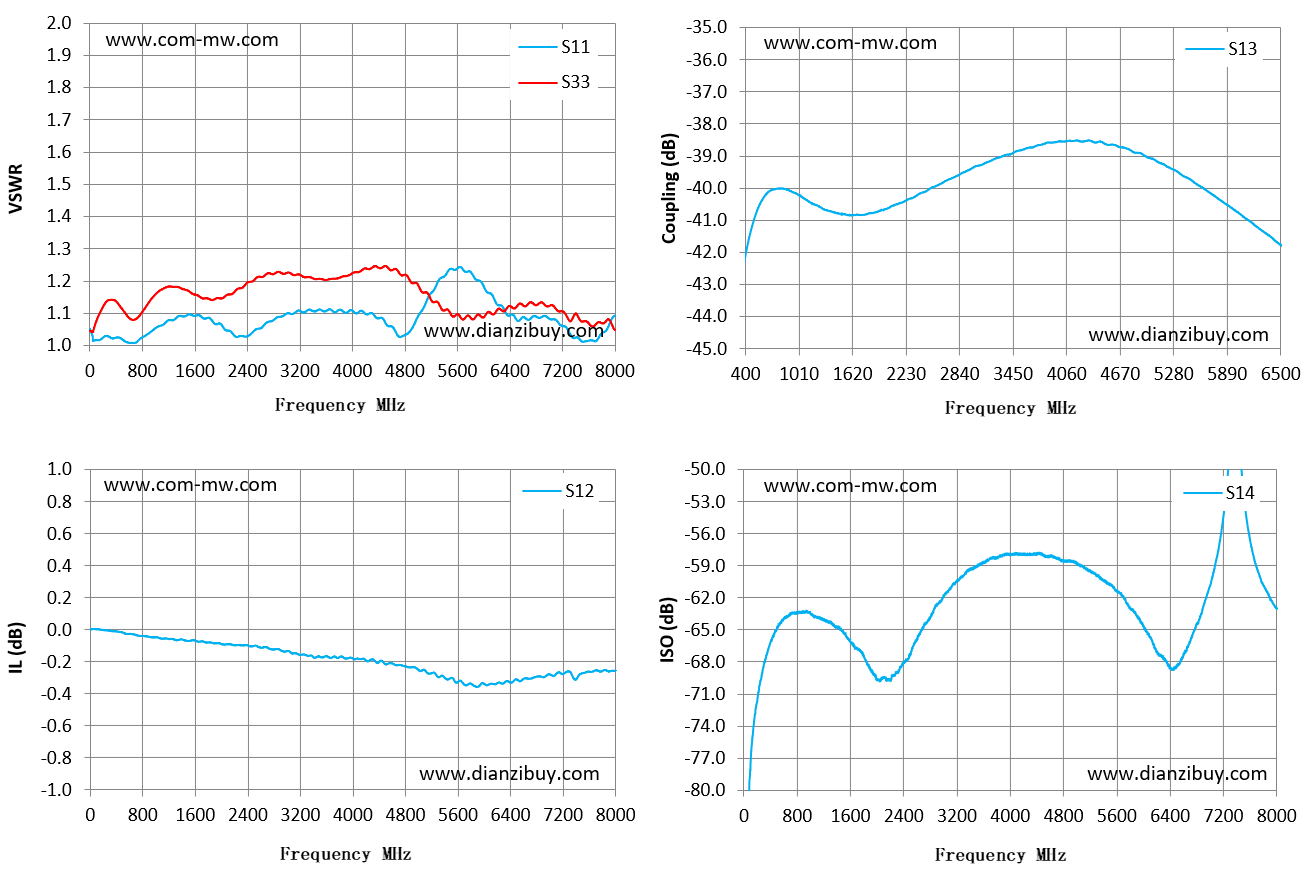

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
