功率放大器
5.1~5.3GHz,增益 40dB,输出功率 30W,接口形式SMA-F
- DPA8-5.1-5.3G-4048
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 5.1 | ~ | 5.3 | GHz | |
| 增益 | 40 | dB | 小信号增益 | ||
| 带内平坦度 | ±2 | dB | |||
| 输入驻波比 | 1.5 | ||||
| 输出功率 | 30 | 50 | W | CW | |
| 效率 | 25 | % | |||
| 谐波抑制 | 20 | dBc | |||
| 杂波抑制 | 45 | dBC | F0±300k | ||
| ACP | 56 | dBC |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 5A |
| 工作时温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 5.06 | 5.1 | 5.16 | 5.2 | 5.24 | 5.3 | 5.36 |
| VSWR | 1.23 | 1.27 | 1.35 | 1.44 | 1.50 | 1.33 | 1.19 |
| Pin（dBm) | 8.66 | 9.26 | 9.75 | 9.94 | 10.95 | 10.34 | 9.56 |
| Pout（SAT）（dBm） | 44.02 | 44.49 | 45.05 | 45.70 | 46.37 | 46.45 | 46.48 |
| Pout（SAT）（W） | 25.23 | 28.11 | 31.98 | 37.15 | 43.35 | 44.15 | 44.46 |
| Ids（A） | 3.45 | 3.67 | 4.00 | 4.13 | 4.31 | 4.15 | 3.82 |
| Gain（dB） | 40.33 | 40.11 | 40.32 | 40.65 | 40.94 | 40.27 | 41.23 |
| ŋ（%） | 26.12 | 27.36 | 28.56 | 32.12 | 35.92 | 38.00 | 41.56 |
| 2次谐波抑制（dBC） | 25.10 | 24.40 | 22.37 | 21.50 | 20.55 | 21.50 | 20.50 |
| 3次谐波抑制（dBC） | 55.30 | 59.50 | 68.90 | 62.50 | 54.70 | 48.60 | 48.50 |
| 4次谐波抑制（dBC） | 54.70 | 53.20 | 52.30 | 49.50 | 48.40 | 42.20 | 66.70 |
| 杂波抑制（dBC） | 52.20 | 52.40 | 51.00 | 49.20 | 46.50 | 47.50 | 48.40 |
| ACP（dBc） | 58.60 | 58.60 | 57.10 | 57.00 | 56.50 | 56.60 | 55.70 |

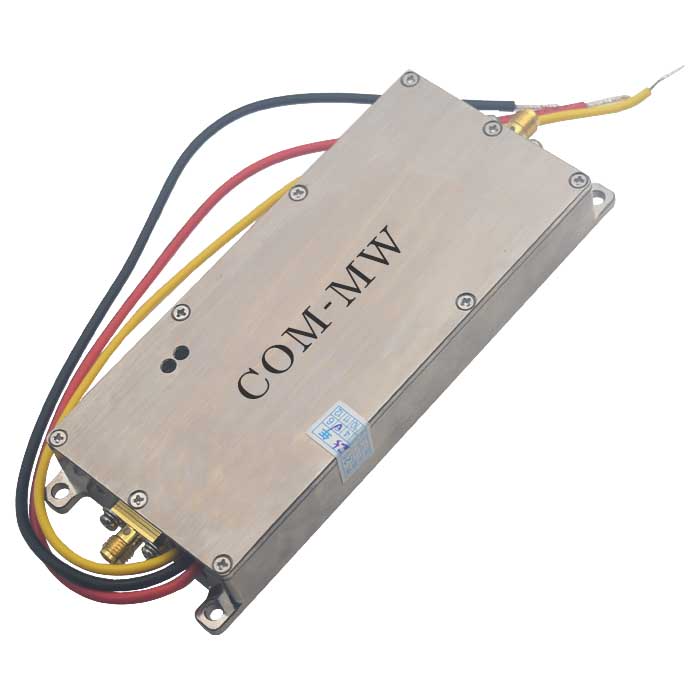

参考实物图

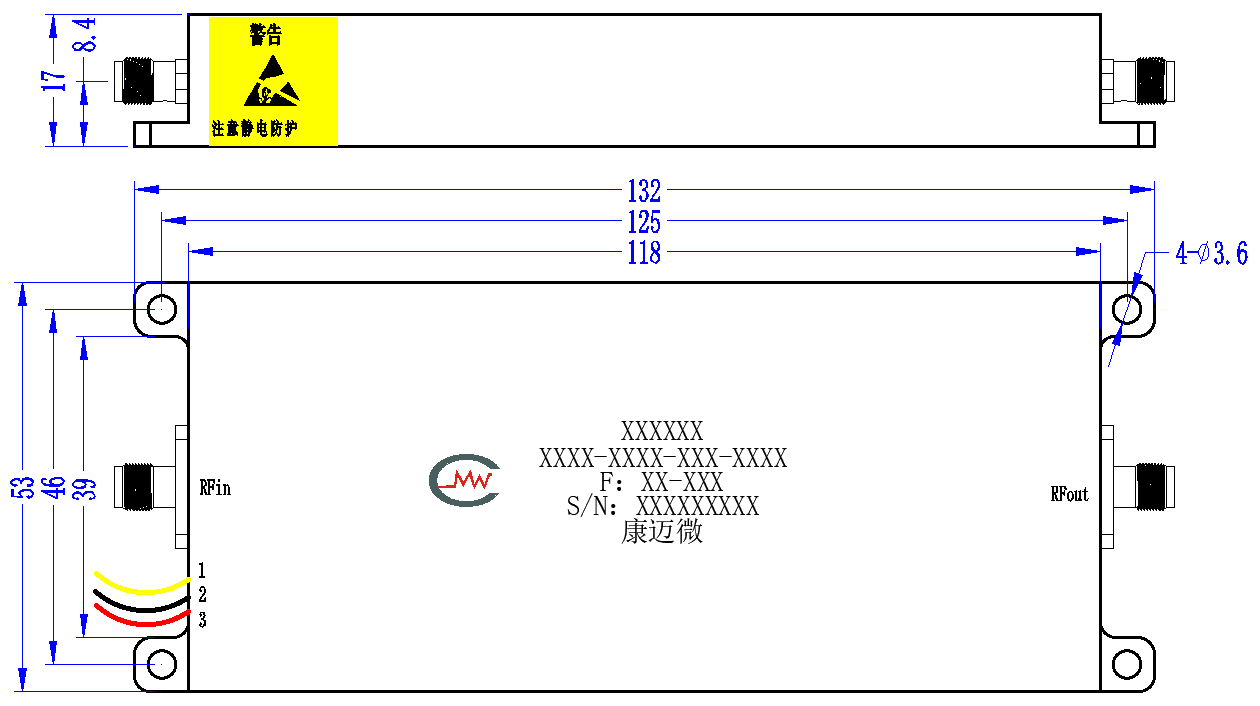

外形结构图

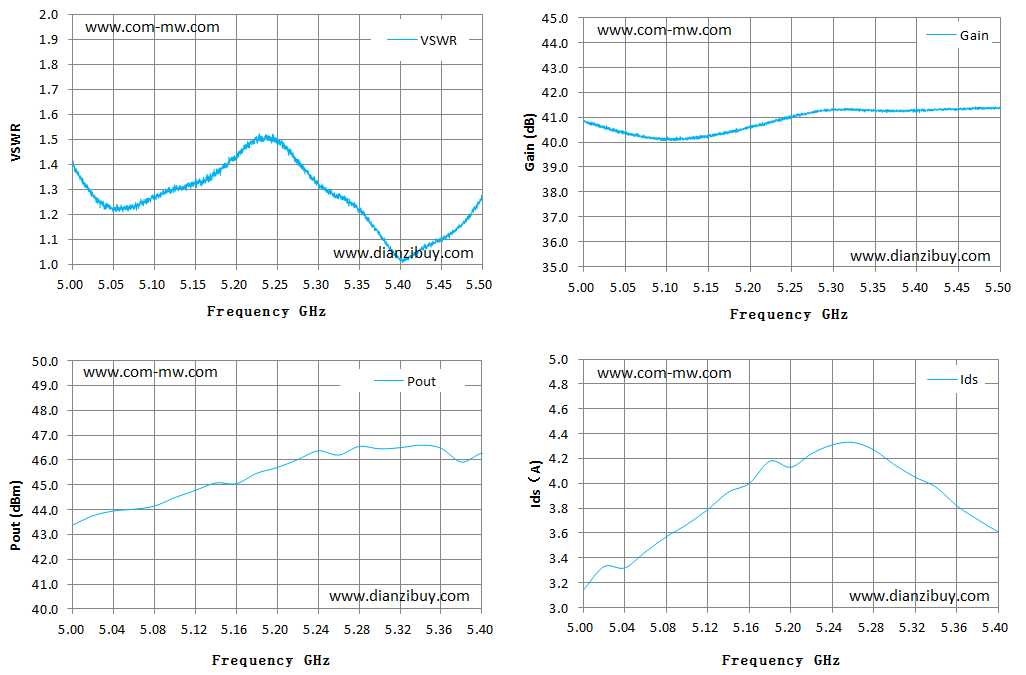

典型测试曲线图
接口定义
| 序号 | 名称 | 定义 | 备注 |
| 1 | EN | 使能（黄线） | 0：“OFF”；1（+5V）：“ON” |
| 2 | GND | 电源地（黑线） | |
| 3 | VD | 电源+（红线） | +28 ±4V |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
