通带频率11~18GHz, DC-9GHz≥40dB, 22GHz≥40dB, 微带焊盘
宽带,大功率
参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
通带频率 | / | / | 11 | ~ | 18 | GHz |
通带损耗 | / | / | 3 | dB | ||
带外抑制 | DC-9 | GHz≥ | 40 | dB | ||
带外抑制 | 22 | GHz≥ | 40 | dB | ||
通带驻波 | / | / | 1.8 |
接口形式 | 微带焊盘 |
阻抗 | 50Ω |
功率容量 | 10W设计保证 |
产品外壳材料 | 铝6061 |
工作温度 | -40~+85℃设计保证 |
其它 | 端口支持锡焊 |

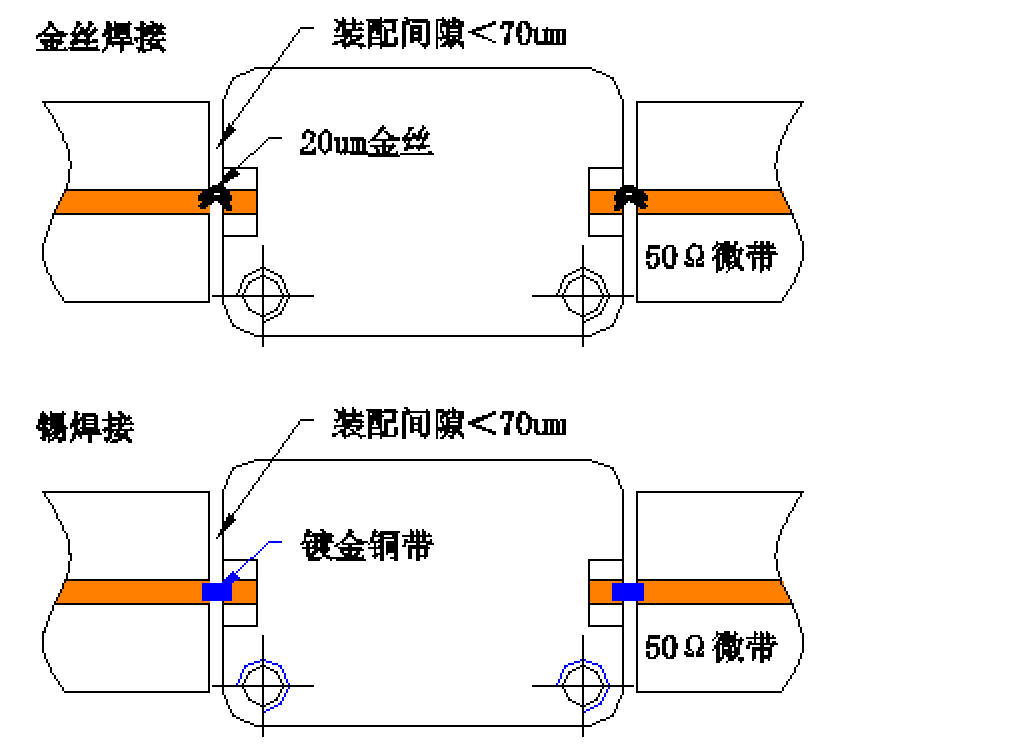

输入/输出端 | 微带线焊盘 |
接地端口 | 底面 |
1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
2 | 整体温度大于125℃的情况,订货前与我们协商。 |
3 | 射频端口连接位置的金属壳体间缝隙可能会影响指标,必要时用导电胶填充缝隙。 |
