产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | DC | ~ | 2750 | MHz |
| 通带频率二 | / | / | 3300 | ~ | 8500 | MHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 3.3-8.5 | GHz≥ | 80 | dB | ||
| 通带二抑制度 | DC-2.75 | GHz≥ | 80 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 1 | 公共端 | IN |
| 2 | 通带一 | L |
| 3 | 通带二 | H |
| 4 | 接地端 | 外壳 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.04 | -61.73 | -0.06 | - | 0.8 |
| 0.79 | 1.17 | -58.87 | -0.47 | - | 0.8 |
| 1.57 | 1.23 | -65.15 | -0.74 | - | 0.9 |
| 2.36 | 1.2 | -61.15 | -1.1 | - | 1.34 |
| 3.14 | 4.63 | -9.13 | -61.54 | - | - |
| 3.93 | 1.11 | -1.08 | -68.48 | 0.88 | - |
| 4.71 | 1.17 | -0.88 | -66.88 | 0.64 | - |
| 5.5 | 1.14 | -0.64 | -70.93 | 0.56 | - |
| 6.29 | 1.17 | -0.66 | -66.6 | 0.5 | - |
| 7.07 | 1.27 | -0.6 | -62.84 | 0.47 | - |
| 7.86 | 1.13 | -0.86 | -69.44 | 0.45 | - |
| 8.64 | 1.26 | -0.92 | -65.64 | 0.44 | - |
| 9.43 | 1.31 | -0.99 | -63.77 | 0.42 | - |
| 10.21 | 1.14 | -0.82 | -51.61 | 0.44 | - |
| 11 | 1.52 | -1.45 | -35.23 | 0.42 | - |

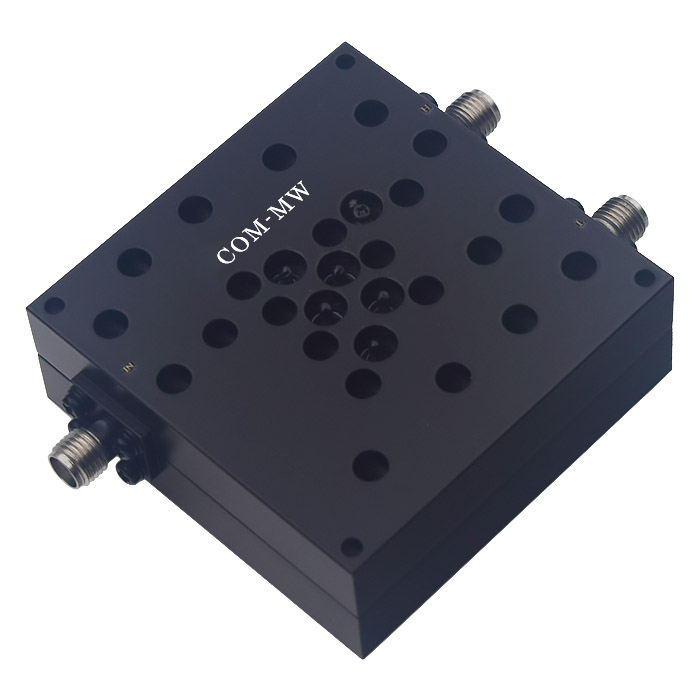

参考实物图
外形结构图（mm）

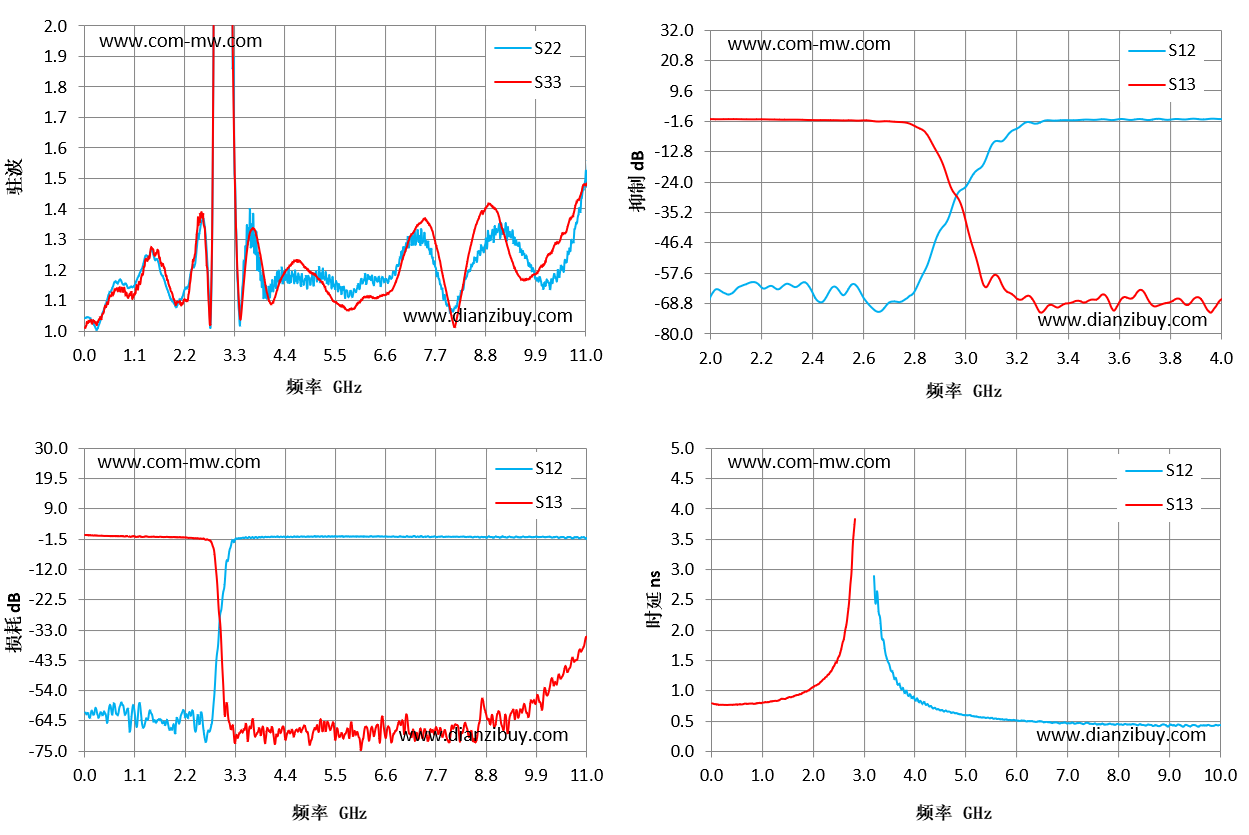

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
