滤波器
通带频率 2136~2176MHz,2105MHz≥22dBc,2205MHz≥18dB,表面贴装
- ZBF9-D2156-40-3256
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2136 | ~ | 2176 | MHz |
| 中心损耗 | / | / | 3.9 | dB | ||
| -1dB BW | / | / | 40 | MHz | ||
| 带外抑制 | 2105 | MHz≥ | 22 | dBc | ||
| 带外抑制 | 2205 | MHz≥ | 18 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

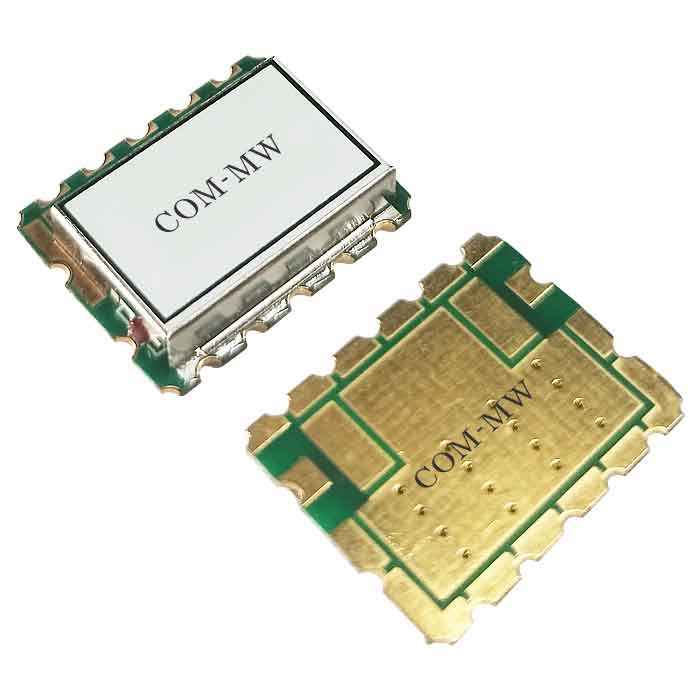

参考实物图

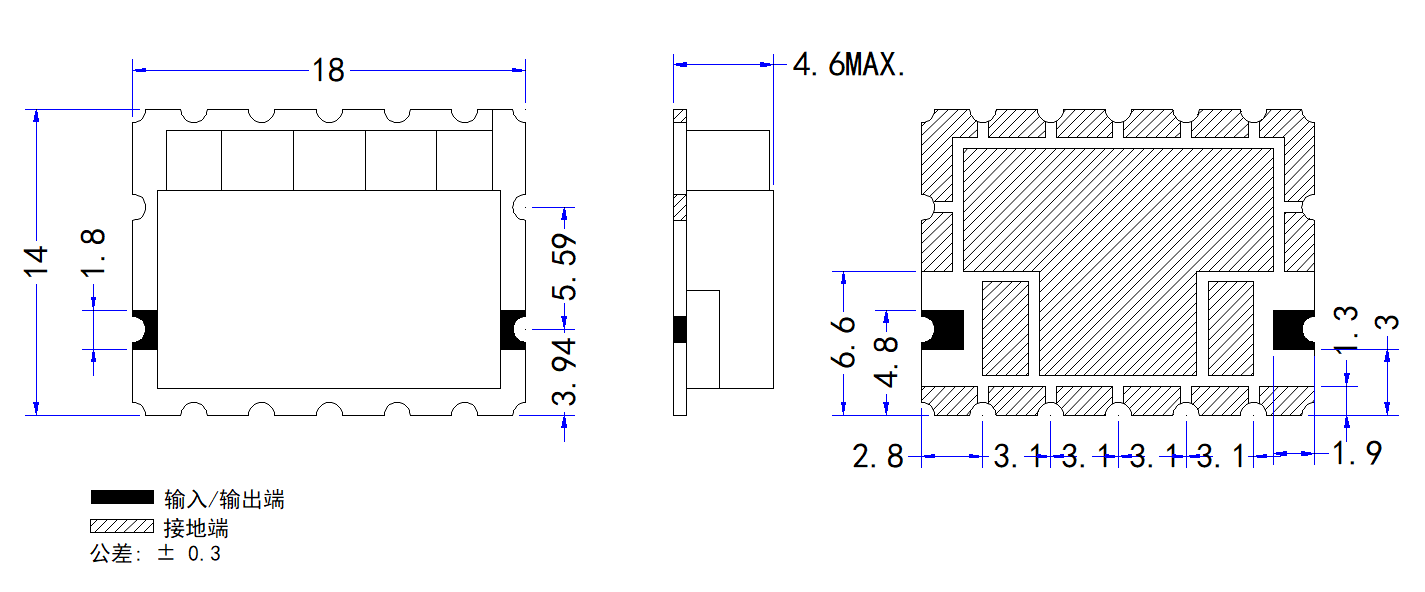

外形结构图（mm）
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
