耦合器
500~3000MHz,耦合度 20dB,N ,120W,
- ZDC8-20M500-3000-1561
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 0.4 | 0.6 | dB | |
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 13 | 17 | dB | |
| 主线驻波比 | 1.15 | 1.3 | ||
| 耦合线驻波比 | 1.15 | 1.3 |
其它参数
| 接口形式 | N |
| 阻抗 | 50Ω |
| 功率容量 | 120W |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S33 VSWR | S13 C |
| 500 | -0.14 | -50.6 | 1.03 | 1.08 | -20.6 |
| 700 | -0.17 | -46.7 | 1.06 | 1.08 | -19.7 |
| 900 | -0.19 | -46.1 | 1.05 | 1.06 | -19.8 |
| 1100 | -0.21 | -49.1 | 1.04 | 1.07 | -19.9 |
| 1400 | -0.23 | -44.9 | 1.05 | 1.08 | -19.8 |
| 1800 | -0.26 | -43.2 | 1.04 | 1.1 | -20.1 |
| 2200 | -0.28 | -42.3 | 1.05 | 1.08 | -19.8 |
| 2600 | -0.31 | -37.6 | 1.05 | 1.15 | -20.2 |
| 3000 | -0.32 | -35.5 | 1.08 | 1.16 | -20.1 |

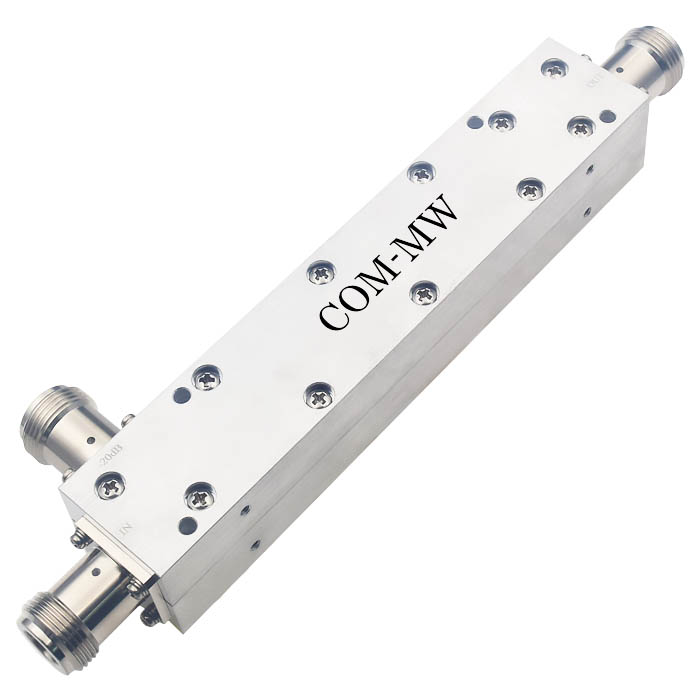

参考实物图

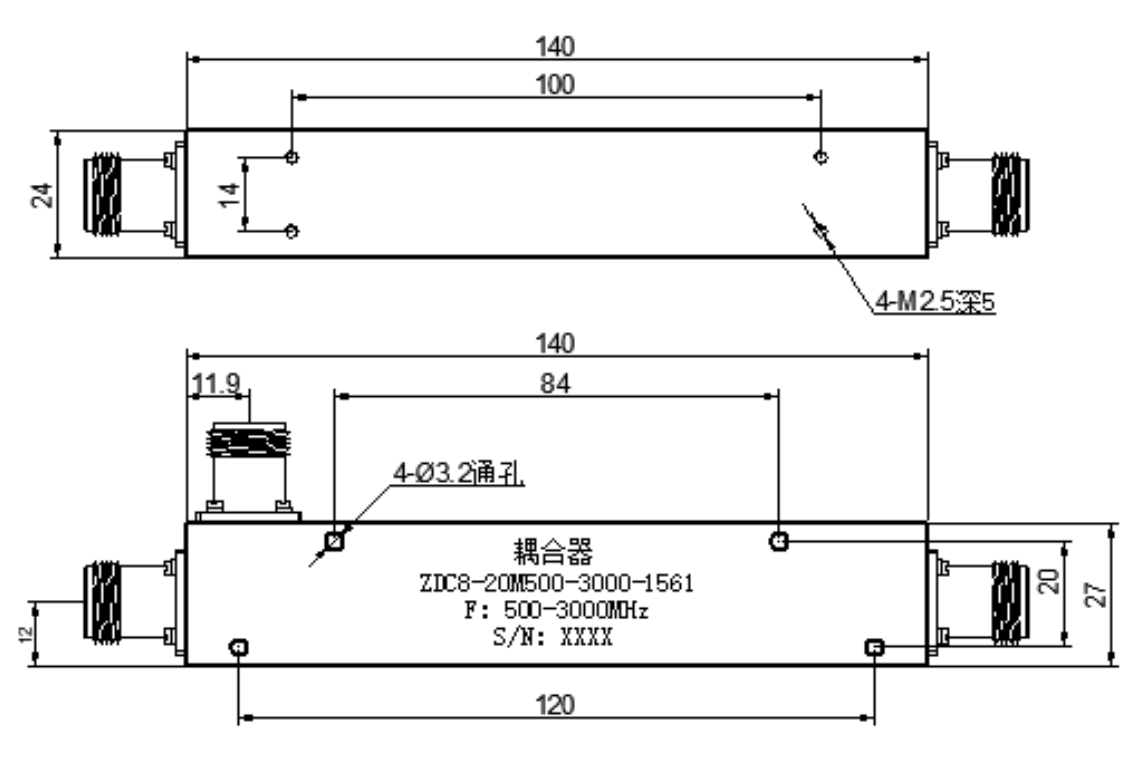

外形结构图（mm）

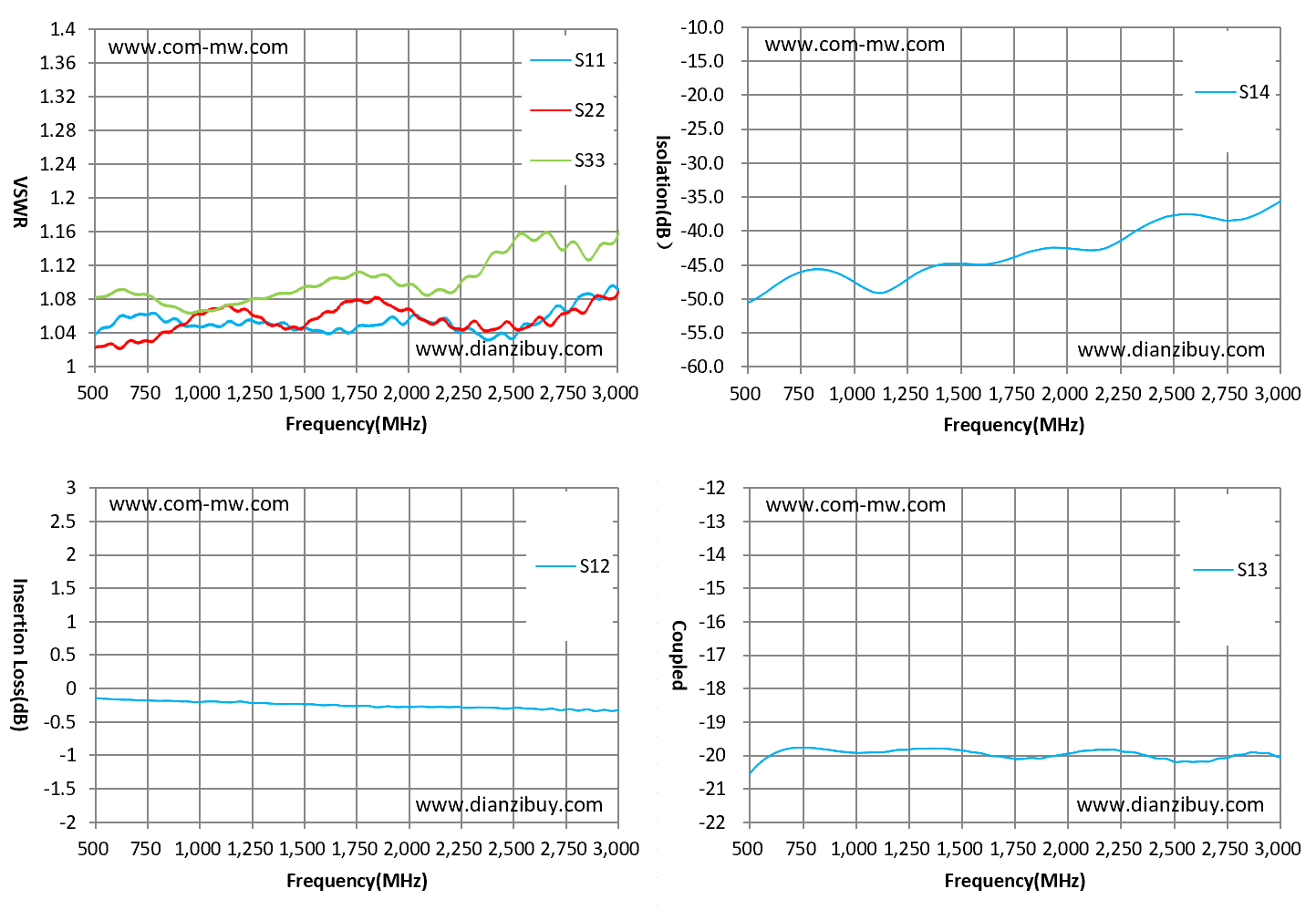

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
