功分器
2~40GHz,15W,4路,0°,2.92
- ZPD25-4M2-40G-818
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 3.2 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S24 隔离 dB | S13 相位 ° | S14 相位 ° |
| 0.99 | 2.42 | 1.32 | -7.17 | -7.15 | -14.07 | -13.74 | 0.05 | -0.09 |
| 3.84 | 1.20 | 1.07 | -6.47 | -6.47 | -26.49 | -26.88 | -0.05 | 0.00 |
| 6.69 | 1.12 | 1.11 | -6.68 | -6.67 | -28.86 | -29.68 | -0.11 | -0.02 |
| 9.54 | 1.29 | 1.13 | -6.83 | -6.83 | -24.40 | -25.60 | -0.16 | -0.06 |
| 12.39 | 1.13 | 1.08 | -6.92 | -6.91 | -30.68 | -31.26 | -0.23 | 0.18 |
| 15.24 | 1.15 | 1.05 | -7.01 | -7.00 | -23.56 | -25.33 | -0.30 | -0.37 |
| 18.09 | 1.18 | 1.17 | -7.15 | -7.14 | -35.45 | -28.70 | -0.34 | -0.23 |
| 20.95 | 1.19 | 1.16 | -7.35 | -7.33 | -25.26 | -24.52 | -0.44 | -0.82 |
| 23.80 | 1.25 | 1.13 | -7.47 | -7.47 | -24.18 | -22.64 | -0.65 | -0.84 |
| 26.65 | 1.20 | 1.15 | -7.53 | -7.54 | -32.89 | -33.12 | -0.62 | -1.27 |
| 29.50 | 1.30 | 1.07 | -7.64 | -7.64 | -19.78 | -17.93 | -0.52 | -1.51 |
| 32.35 | 1.12 | 1.23 | -7.73 | -7.72 | -22.43 | -20.66 | -0.49 | -0.05 |
| 35.20 | 1.55 | 1.27 | -8.03 | -7.98 | -19.15 | -20.17 | -0.46 | 0.32 |
| 38.05 | 1.05 | 1.14 | -8.11 | -8.03 | -18.99 | -19.29 | -0.66 | -0.72 |
| 40.90 | 1.21 | 1.12 | -8.02 | -8.01 | -13.02 | -13.36 | -1.67 | -0.51 |
参考实物图

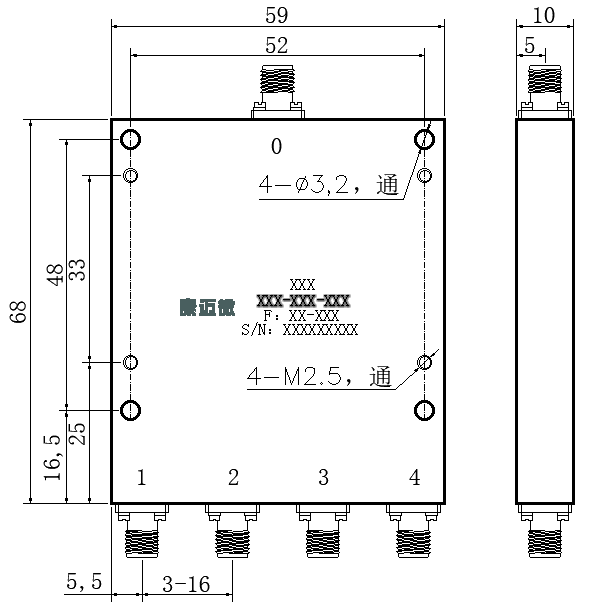

外形结构图（mm）

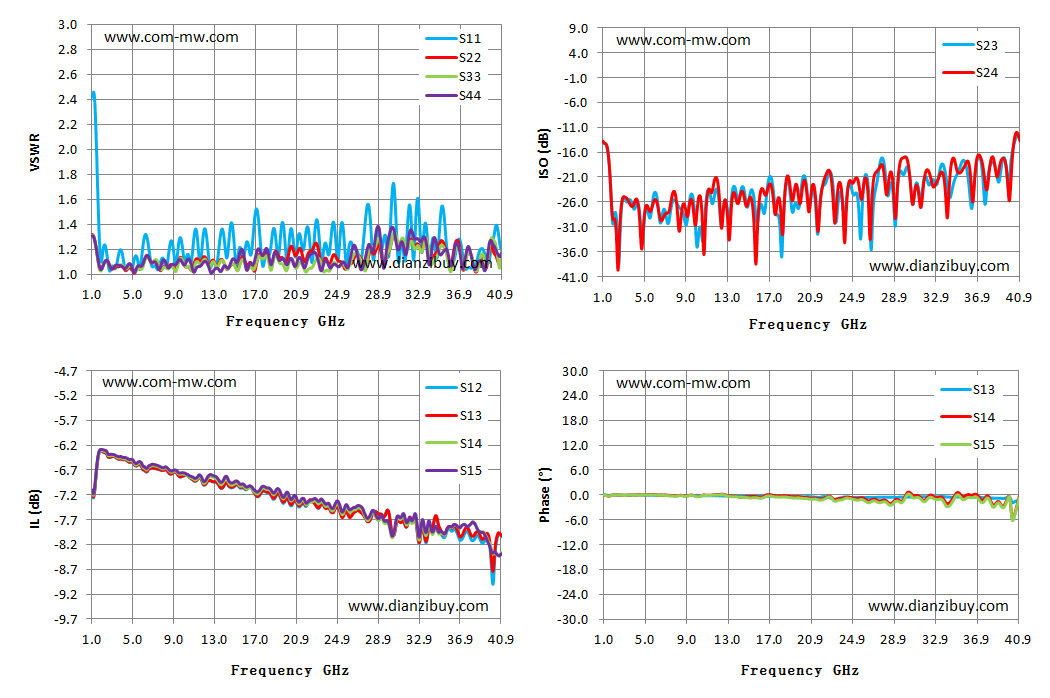

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
