产品
检波器
工作频率0.1~6GHz, 动态范围-20~+20dBm, 检波电压1.1~5V, 响应时间10ns
- DD8-0.1-6000-984
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小型化
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 6 | GHz |
| 动态范围 | -20 | ~ | +20 | dBm |
| 检波电压 | 1.1 | ~ | 5 | V |
| 响应时间 | 10 | ns |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作电压 | 5V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| RFin:dBm | F： GHz | 0.1 | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|---|---|---|
| -20 | out:V | 1.18 | 1.18 | 1.17 | 1.16 | 1.16 | 1.16 | 1.16 | 1.15 |
| -15 | 1.21 | 1.2 | 1.19 | 1.18 | 1.18 | 1.18 | 1.18 | 1.16 | |
| -10 | 1.26 | 1.25 | 1.24 | 1.22 | 1.22 | 1.22 | 1.21 | 1.19 | |
| -5 | 1.35 | 1.34 | 1.31 | 1.28 | 1.27 | 1.29 | 1.26 | 1.23 | |
| 0 | 1.51 | 1.48 | 1.46 | 1.39 | 1.38 | 1.4 | 1.36 | 1.3 | |
| 5 | 1.78 | 1.74 | 1.7 | 1.58 | 1.56 | 1.61 | 1.55 | 1.45 | |
| 10 | 2.28 | 2.21 | 2.14 | 1.92 | 1.89 | 1.99 | 1.89 | 1.7 | |
| 15 | 3.16 | 3.04 | 2.92 | 2.53 | 2.48 | 2.67 | 2.52 | 2.18 | |
| 20 | 4.05 | 4 | 3.86 | 3.6 | 3.56 | 3.61 | 3.57 | 3.04 |

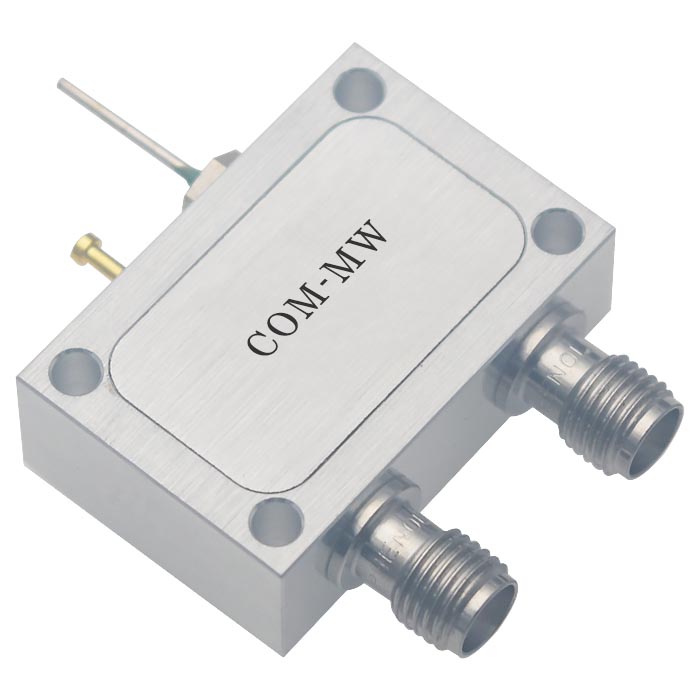

参考实物图
外形结构图（mm)

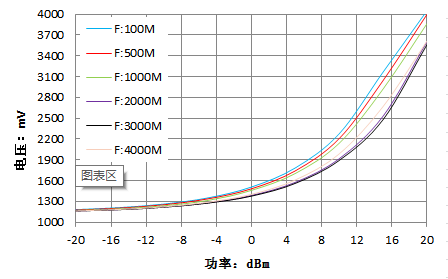

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
