低噪声放大器
2~8GHz,增益 15dB,噪声系数 1.5dB,P-1dB功率 15dBm,SMA
- DLNA8-2-8G-3852
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 8 | GHz |
| 增益 | 15 | dB | ||
| 增益平坦度 | ±0.5 | ±1 | dB | |
| 噪声系数 | 1.5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm | ||
| OIP3 | 25 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.8 | 1.64 | 1.37 | 17.21 | 18.56 | 20.3 | 2.11 |
| 1.46 | 1.14 | 1.42 | 18.04 | 19.21 | 20.38 | 1.43 |
| 2.11 | 1.05 | 1.39 | 18.12 | 18.25 | 20.52 | 1.39 |
| 2.77 | 1.23 | 1.31 | 17.98 | 17.98 | 20.08 | 1.39 |
| 3.43 | 1.45 | 1.25 | 17.77 | 17.97 | 20.17 | 1.38 |
| 4.09 | 1.67 | 1.33 | 17.54 | 18.29 | 20.25 | 1.16 |
| 4.74 | 1.81 | 1.45 | 17.41 | 19.6 | 20.5 | 1.53 |
| 5.4 | 1.79 | 1.51 | 17.41 | 19.2 | 20 | 1.47 |
| 6.06 | 1.63 | 1.44 | 17.52 | 19.28 | 19.93 | 1.42 |
| 6.71 | 1.44 | 1.26 | 17.72 | 19.35 | 20.25 | 1.59 |
| 7.37 | 1.34 | 1.07 | 17.93 | 19.53 | 20.04 | 1.52 |
| 8.03 | 1.37 | 1.16 | 18.02 | 19.52 | 20.06 | 1.51 |
| 8.69 | 1.40 | 1.33 | 18.07 | 19.67 | 20.6 | 1.68 |
| 9.34 | 1.32 | 1.42 | 18.12 | 19.82 | 20.69 | 1.63 |
| 10 | 1.17 | 1.44 | 18.22 | 20.16 | 20.46 | 1.8 |

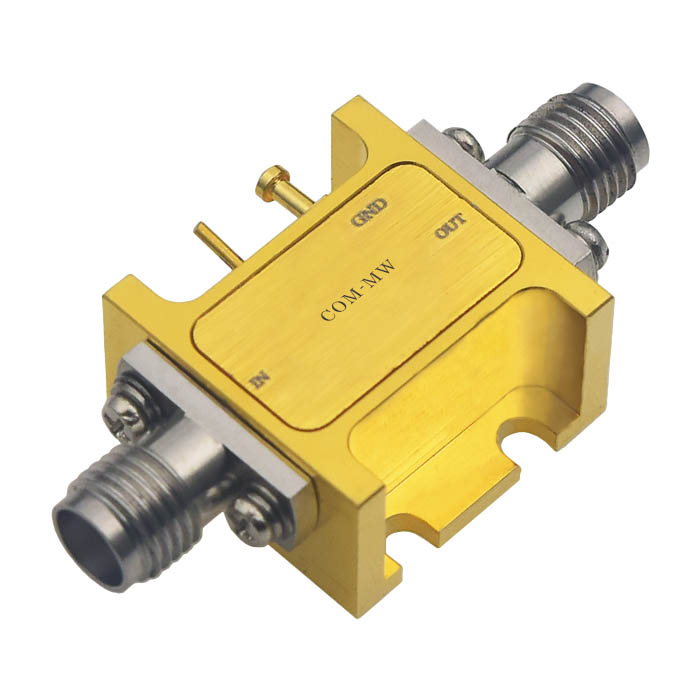

参考实物图

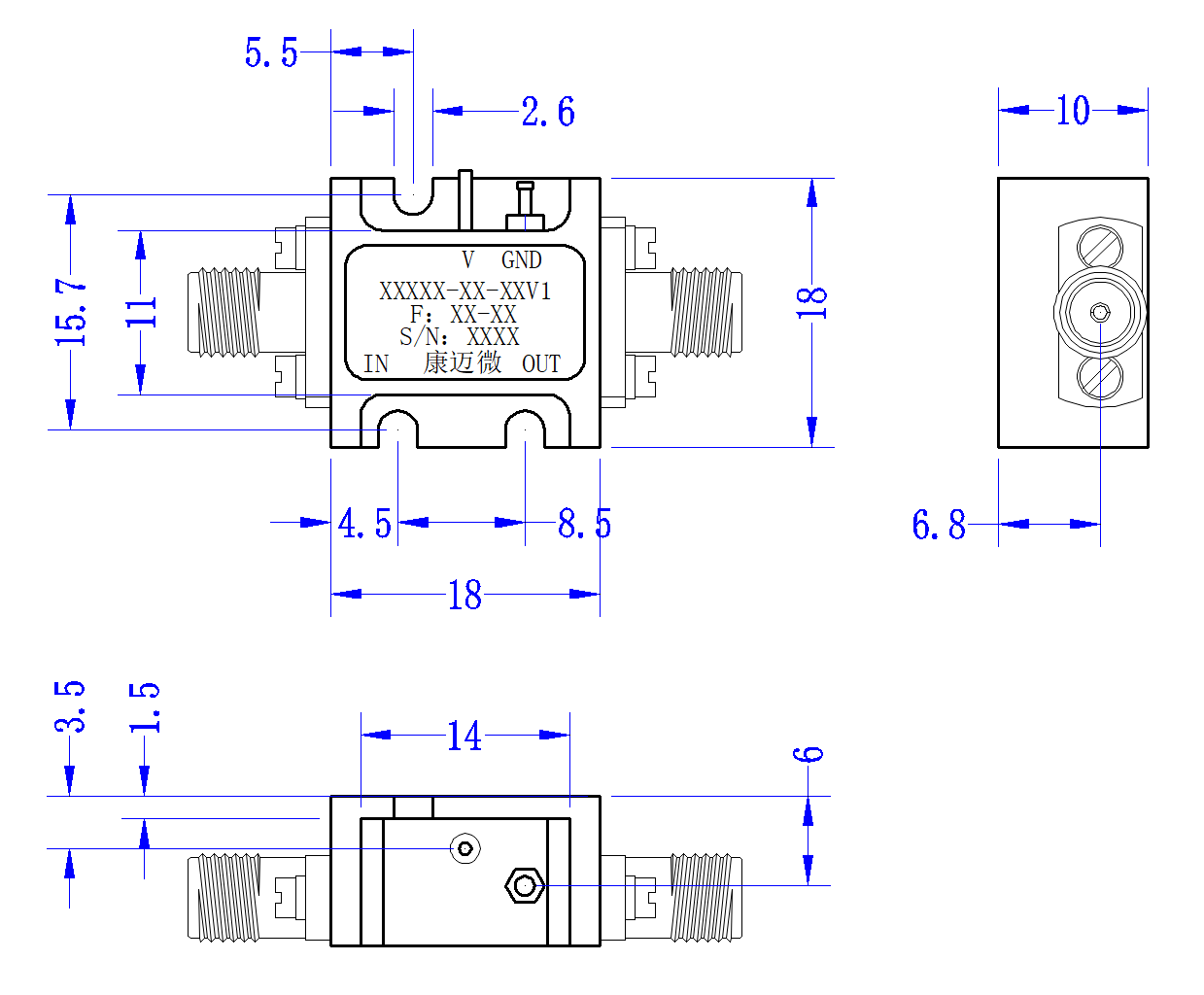

外形结构图（mm）

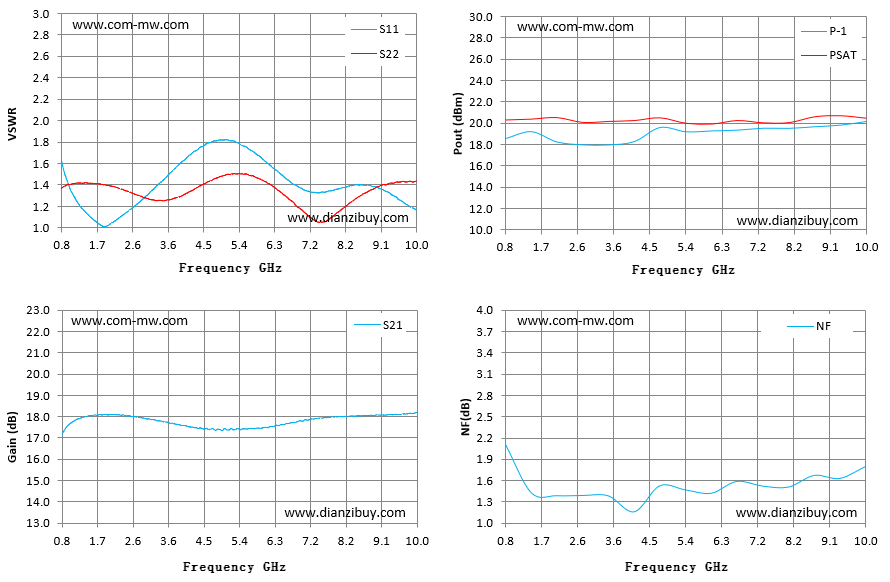

典型测试曲线图
注意事项
，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
