产品
滤波器
通带频率34~35.6GHz, 25.5-32.5GHz≥50dB, 37.5-40GHz≥50dB, 2.92, 工业级
- ZBF5-C34.8-1.6G-1942
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 34 | ~ | 35.6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 带外抑制 | 25.5-32.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 37.5-40 | GHz≥ | 50 | dB | ||
| 带外抑制 | 10-25.5 | GHz≥ | 100 | dB | ||
| 带外抑制 | DC-10 | GHz≥ | 70 | dB | ||
| 带外抑制 | 40-43 | GHz≥ | 70 | dB | ||
| 带外抑制 | 36-37.5 | GHz≥ | 10 | dB | ||
| 带内波动 | / | / | 1 | dB |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

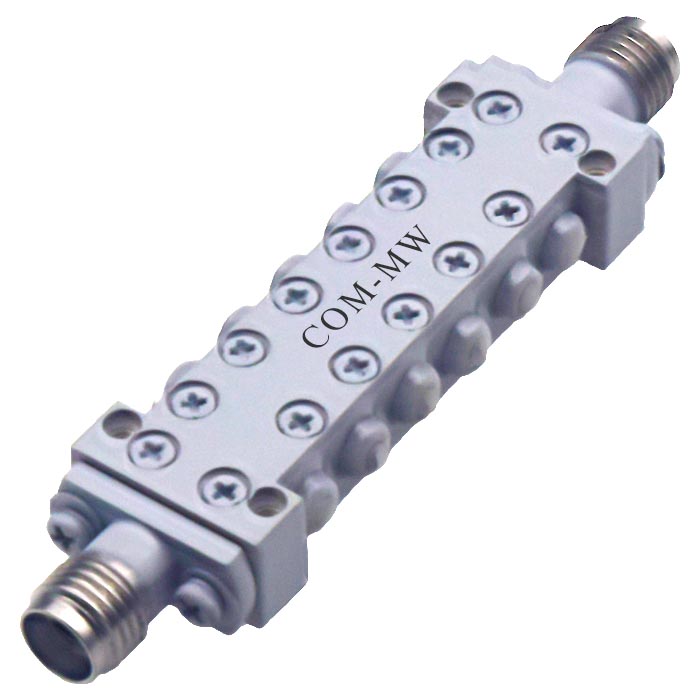

参考实物图
外形结构图（mm）

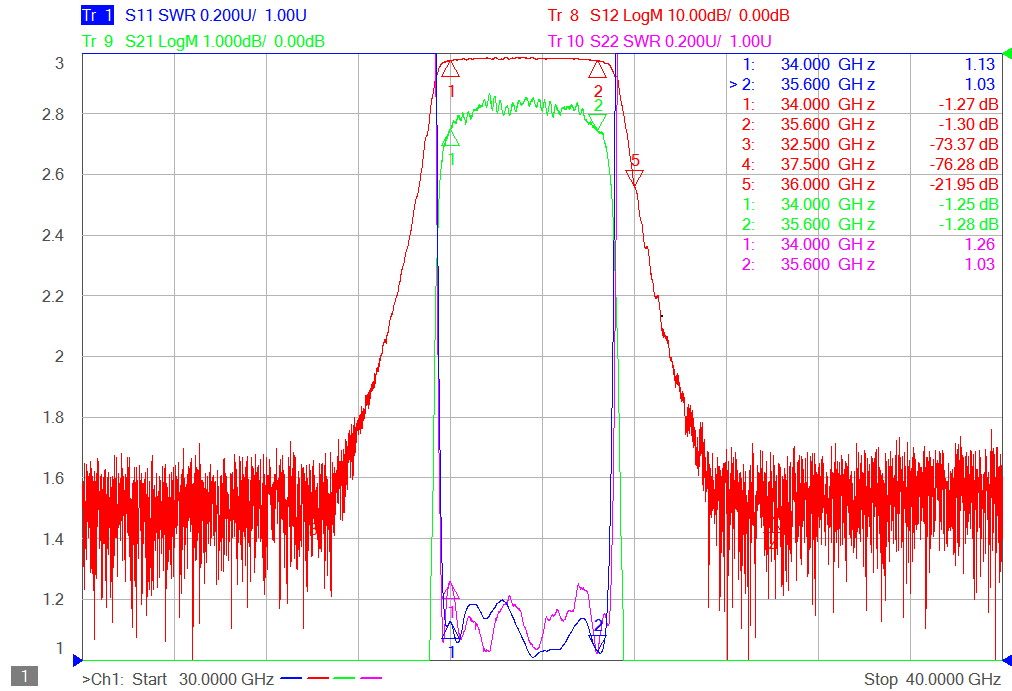

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
