产品
滤波器
通带频率 DC~1000MHz,1.25-1.27GHz≥50dB,1.27-1.28GHz≥70dB,表面贴装
- ZLPF20-L0-1000-204
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1000 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | 1.25-1.27 | GHz≥ | 50 | dB | ||
| 带外抑制 | 1.27-1.28 | GHz≥ | 70 | dB | ||
| 带外抑制 | 1.28-1.6 | GHz≥ | 50 | dB | ||
| 带外抑制 | 2.57-3.57 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
参考实物图

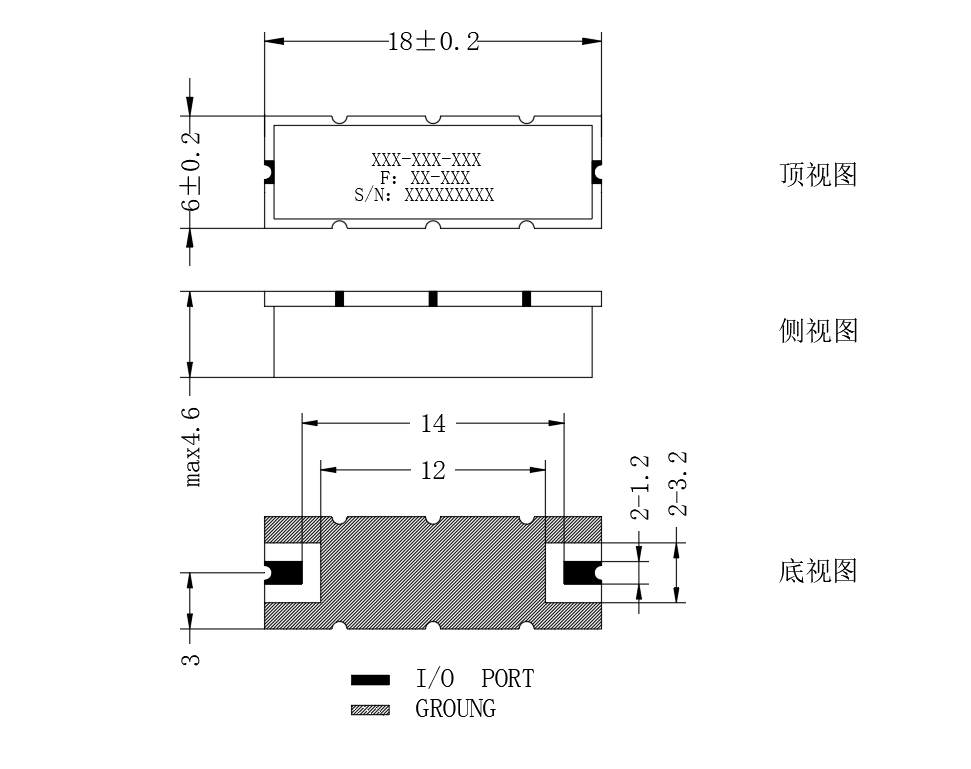

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持245℃回流焊。 |
