压控衰减器
10~40GHz,衰减范围 8~40dB,0.1W,2.92
- DVA8-10-40G-9126
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 40 | GHz |
| 衰减范围 | 8 | ~ | 40 | dB |
| 驻波比 | 4.2 | |||
| 控制电压范围 | -2 | ~ | 0 | V |
其它参数
| 功率容量 | 0.1W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -65~+105℃设计保证 |
| 其它 | 当控制电压VC1=-2V，VC2=-2V时衰减量最小，控制电压VC1=0V,VC2=0V时，衰减量最大，设置控制电压时需要先设置VC1，只有当VC1设置为0V时，才能设置VC2的电压 |

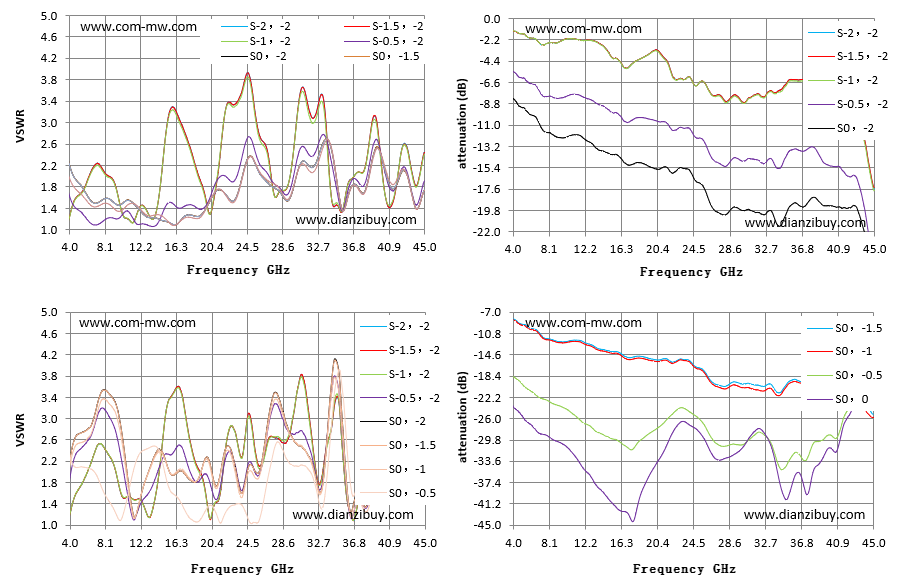

典型测试曲线图
典型测试数据
| Frequency GHz | S-2，-2 驻波 | S-0.5，-2 驻波 | S0，-0.5 驻波 | S-2，-2 衰减 dB | S-0.5，-2 衰减 dB | S0，-1 衰减 dB | S0，-0.5 衰减 dB | S0，0 衰减 dB |
| 4.00 | 1.26 | 1.62 | 1.96 | -1.22 | -5.47 | -8.35 | -18.5 | -23.9 |
| 6.93 | 2.21 | 1.09 | 1.43 | -2.37 | -7.32 | -10.7 | -22.2 | -28.6 |
| 9.86 | 1.43 | 1.24 | 1.35 | -2.10 | -8.14 | -12.4 | -24.1 | -30.7 |
| 12.79 | 1.39 | 1.10 | 1.28 | -2.19 | -8.38 | -12.9 | -27.4 | -36.3 |
| 15.71 | 3.27 | 1.51 | 1.10 | -4.03 | -9.71 | -14.2 | -29.7 | -41.8 |
| 18.64 | 2.13 | 1.41 | 1.21 | -4.04 | -10.2 | -15.1 | -29.6 | -38.9 |
| 21.57 | 2.70 | 2.01 | 1.74 | -4.44 | -10.8 | -15.6 | -26.0 | -30.4 |
| 24.50 | 3.93 | 2.70 | 2.28 | -6.66 | -11.9 | -16.5 | -25.2 | -27.5 |
| 27.43 | 1.82 | 1.89 | 1.87 | -7.83 | -14.9 | -20.3 | -30.7 | -33.4 |
| 30.36 | 3.27 | 2.39 | 2.11 | -8.59 | -14.6 | -20.4 | -30.4 | -30.6 |
| 33.29 | 3.47 | 2.78 | 2.55 | -7.41 | -14.4 | -20.5 | -30.2 | -30.6 |
| 36.21 | 1.89 | 1.78 | 1.65 | -6.28 | -13.5 | -19.3 | -32.0 | -35.8 |
| 39.14 | 3.12 | 2.62 | 2.39 | -8.48 | -14.7 | -19.7 | -29.9 | -33.3 |
| 42.07 | 2.21 | 1.99 | 2.03 | -9.78 | -16.2 | -21.0 | -24.5 | -25.7 |
| 45.00 | 2.45 | 1.91 | 1.74 | -17.55 | -26.0 | -25.7 | -22.0 | -21.9 |

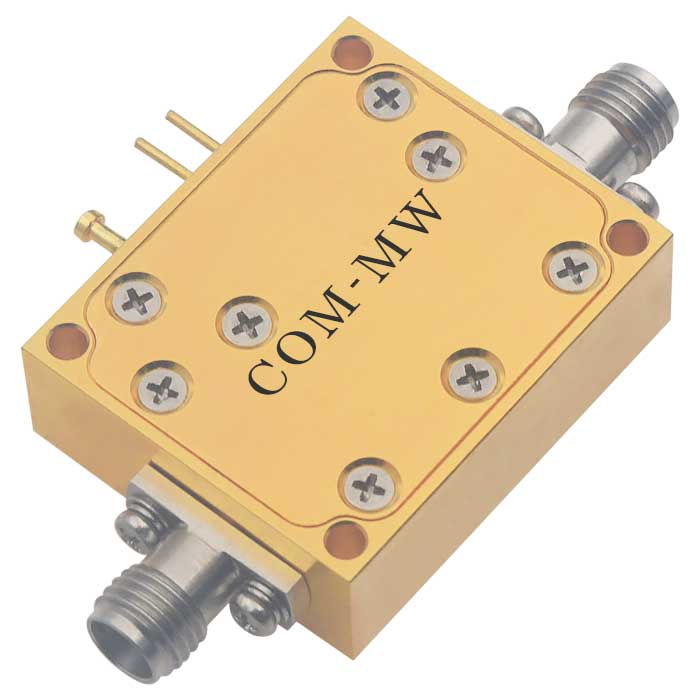

参考实物图

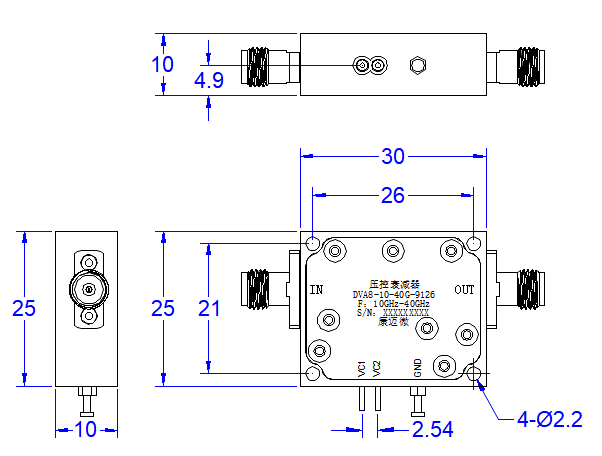

外形结构图（mm）
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
