隔离器
工作频率700~1000MHz, 通过功率100W, SMA
- DG9-700-1000-1941
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 700 | ~ | 1000 | MHz |
| 插入损耗 | 0.65 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.5 |
其它参数
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 60W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 极限温度下，损耗＜0.7dB；隔离度＜14dB；驻波＜1.6 |
| 备注 | 功率较大，请做散热处理。 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 680 | 1.59 | -0.57 | -14.62 | 1.63 |
| 705 | 1.3 | -0.3 | -19.36 | 1.33 |
| 730 | 1.13 | -0.21 | -27.27 | 1.16 |
| 755 | 1.11 | -0.24 | -26.83 | 1.11 |
| 780 | 1.19 | -0.36 | -21.43 | 1.19 |
| 805 | 1.29 | -0.5 | -18.46 | 1.29 |
| 830 | 1.37 | -0.61 | -16.91 | 1.37 |
| 855 | 1.41 | -0.65 | -16.29 | 1.41 |
| 880 | 1.4 | -0.63 | -16.45 | 1.41 |
| 905 | 1.34 | -0.59 | -17.37 | 1.36 |
| 930 | 1.24 | -0.5 | -19.37 | 1.26 |
| 955 | 1.12 | -0.41 | -23.29 | 1.14 |
| 980 | 1.07 | -0.38 | -26.39 | 1.03 |
| 1005 | 1.23 | -0.43 | -20.03 | 1.18 |
| 1030 | 1.52 | -0.74 | -15.18 | 1.44 |
参考实物图

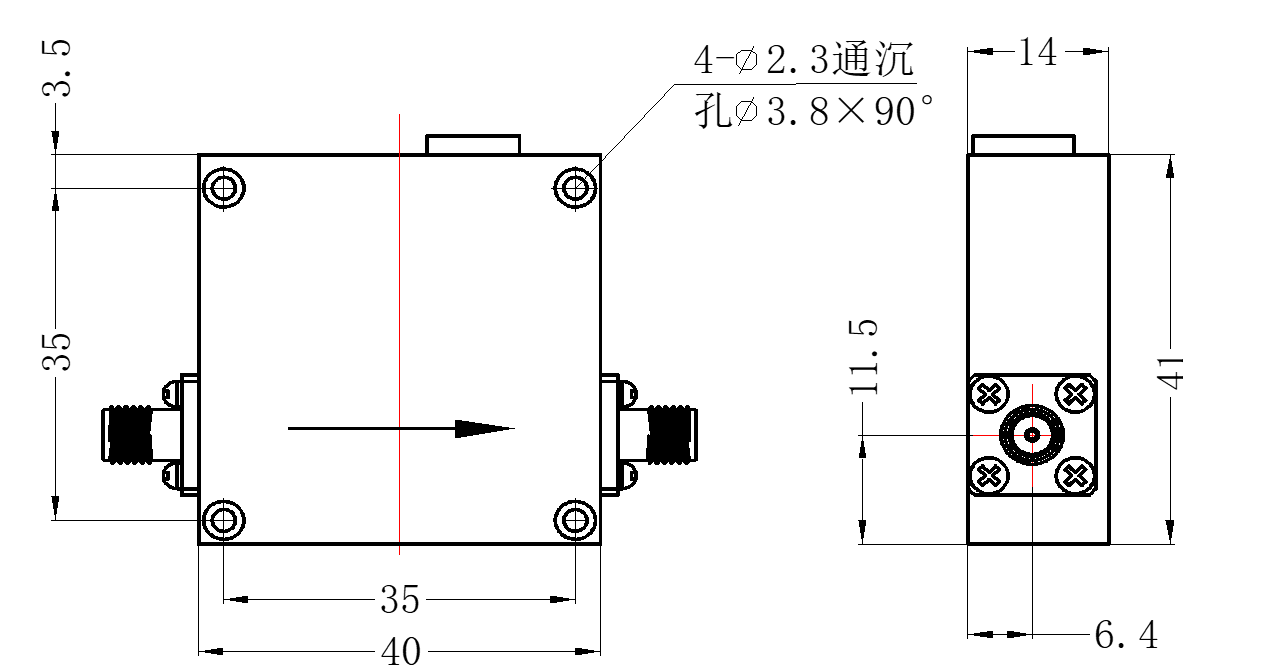

外形结构图（mm）

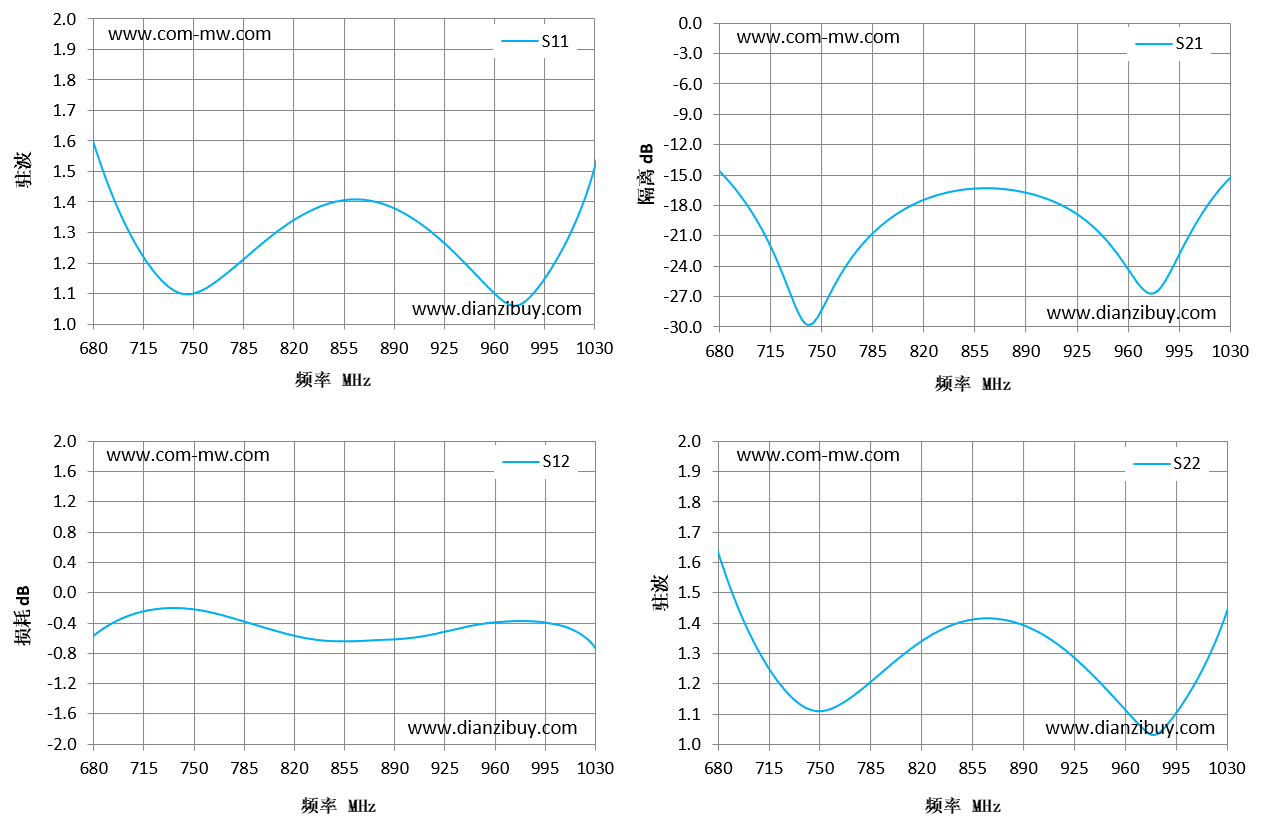

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
