产品
电桥
1~4GHz,400W,相位90°,N
- ZHC8-1-4G-2870
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 4 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | 1.1 | dB | ||
| 相位平衡 | 6 | ° |
环境要求
| 功率容量 | 400W |
| 相位 | 90° |
| 阻抗 | 50Ω |
| 接口形式 | N -K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S14 隔离 dB |
| 0.5 | 1.22 | -6.29 | -1.33 | -89.05 | -20.21 |
| 0.82 | 1.25 | -4.16 | -2.39 | -89.46 | -19.9 |
| 1.14 | 1.24 | -3.3 | -3.1 | -89.89 | -19.92 |
| 1.46 | 1.22 | -3.01 | -3.39 | -90.24 | -20.17 |
| 1.79 | 1.19 | -3.01 | -3.37 | -90.39 | -20.67 |
| 2.11 | 1.15 | -3.16 | -3.22 | -90.32 | -21.41 |
| 2.43 | 1.13 | -3.33 | -3.11 | -90.2 | -22.28 |
| 2.75 | 1.11 | -3.3 | -3.09 | -90.05 | -22.83 |
| 3.07 | 1.12 | -3.17 | -3.31 | -89.99 | -22.96 |
| 3.39 | 1.14 | -2.96 | -3.56 | -89.98 | -22.79 |
| 3.71 | 1.16 | -2.84 | -3.64 | -89.86 | -22.51 |
| 4.04 | 1.21 | -3 | -3.57 | -90.01 | -21.91 |
| 4.36 | 1.3 | -3.7 | -3.21 | -90.26 | -20.83 |
| 4.68 | 1.32 | -4.93 | -2.22 | -90.55 | -19.38 |
| 5 | 1.19 | -8.15 | -1.08 | -91.12 | -17.93 |

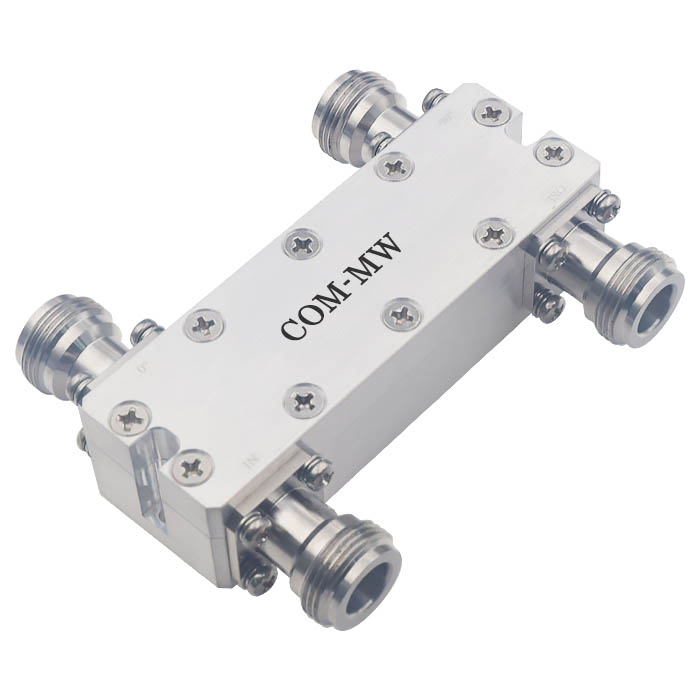

参考实物图

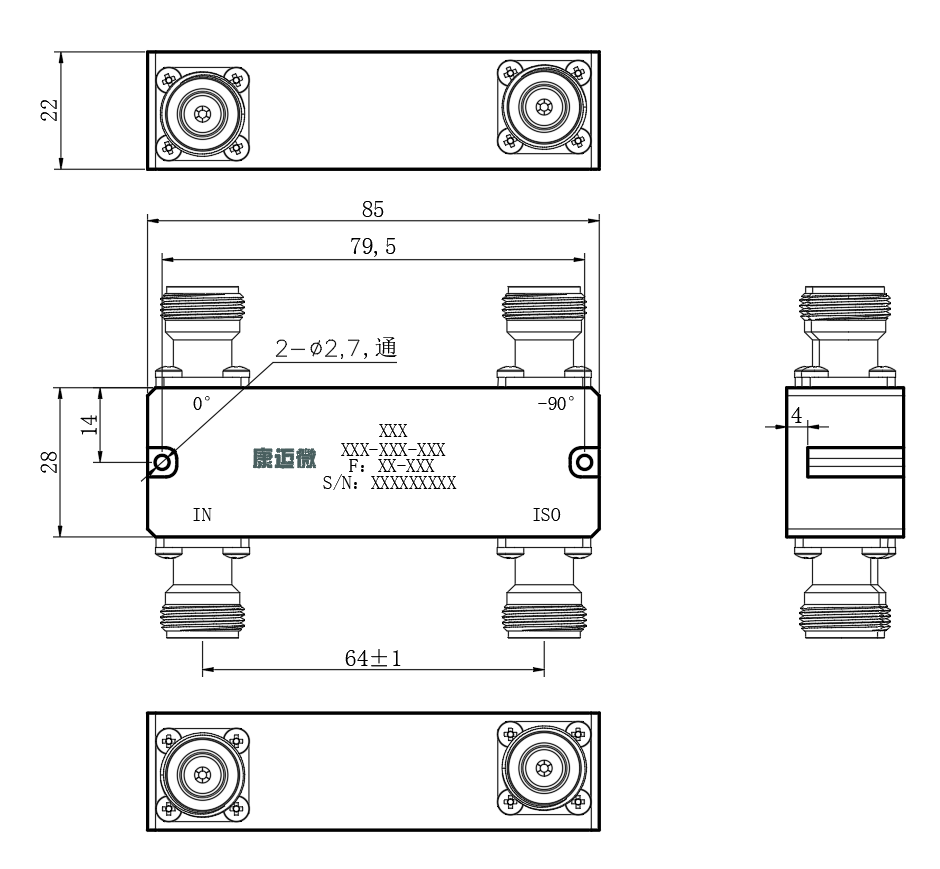

外形结构图（mm）

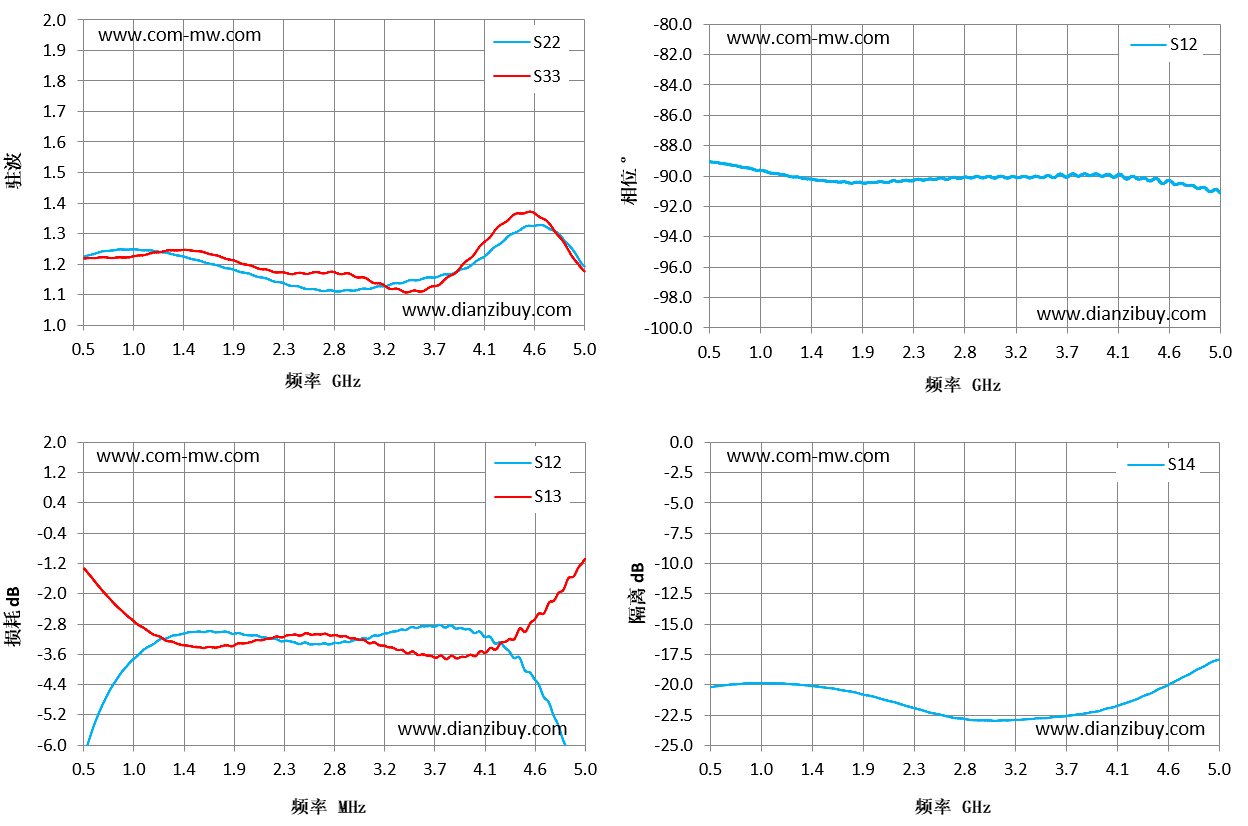

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
