功分器
90~1000MHz,5W,2路,相位0°,表面贴装,工业级
- S1032
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 90 | ~ | 1000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 5W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
其它参数
| 公共端口 | 6 |
| 分配端口 | 3，4 |
| 接地端口 | 1，2 |
建议PCB布局图
参考实物图

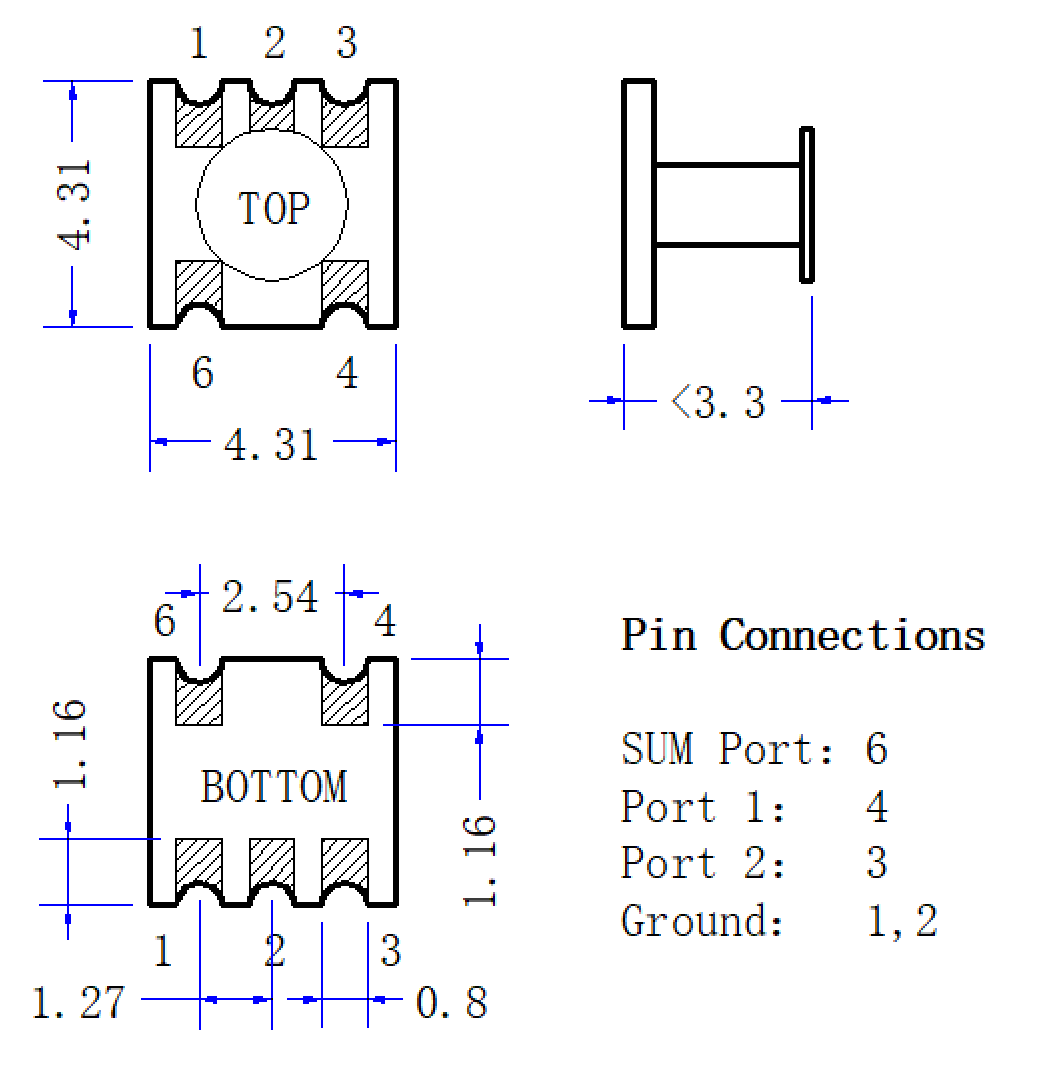

外形结构图（mm）
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
