产品
衰减器
工作频率 0~18GHz,衰减度 40dB,300W,50Ω,N -F or K
- DA8-40300-0-18G-9591
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 37.5 | 40 | 42.5 | dB |
| 驻波比 | 1.55 |
其它参数
| 功率容量 | 300W设计保证 |
| 峰值功率 | 2000W设计保证，占空比10，脉冲宽度5uS |
| 阻抗 | 50Ω |
| 接口形式 | N -F or K-N-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| ROHS | 满足 |
| 其它 | 满功率使用时需增加风冷 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试曲线图

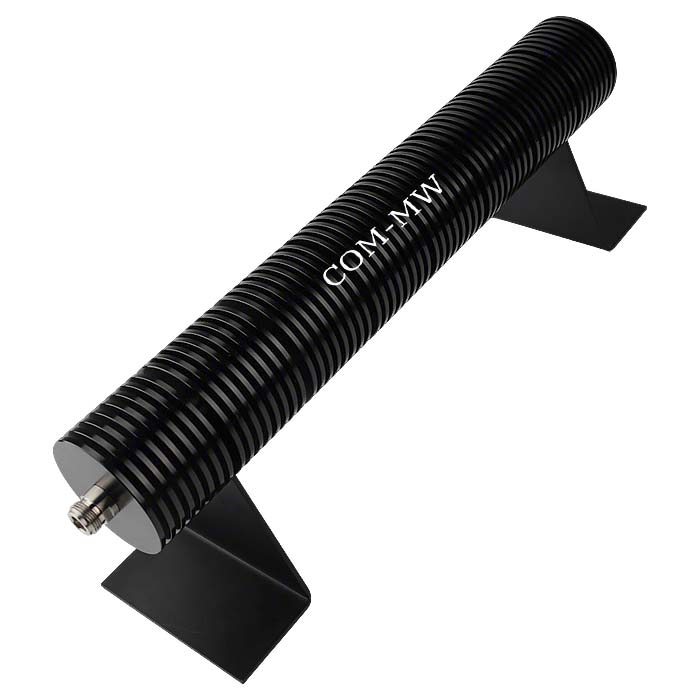

参考实物图

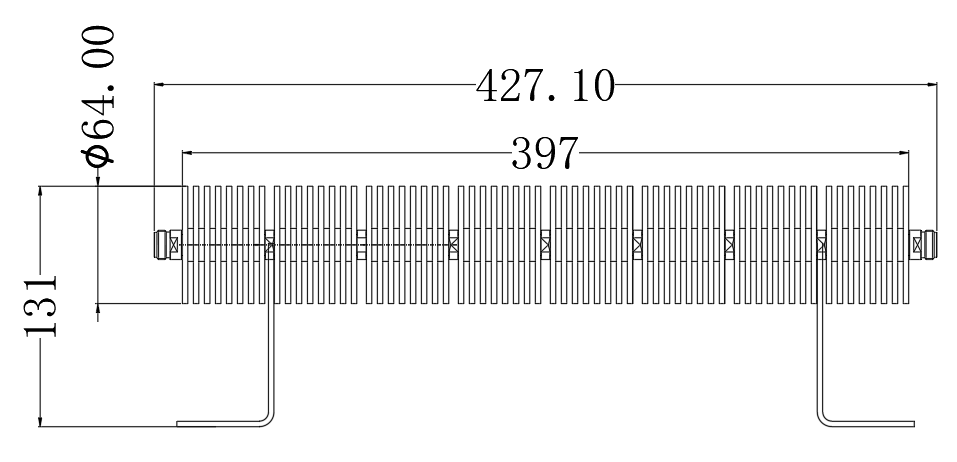

外形结构图（mm）
典型测试曲线图
| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.02 | 1.04 | -39.40 |
| 1.00 | 1.02 | 1.06 | -39.93 |
| 3.00 | 1.03 | 1.10 | -40.36 |
| 4.00 | 1.02 | 1.10 | -40.52 |
| 5.00 | 1.03 | 1.08 | -40.68 |
| 6.00 | 1.02 | 1.06 | -40.81 |
| 8.00 | 1.09 | 1.12 | -41.01 |
| 9.00 | 1.11 | 1.15 | -41.06 |
| 10.00 | 1.05 | 1.13 | -41.12 |
| 12.00 | 1.01 | 1.06 | -41.08 |
| 13.00 | 1.07 | 1.13 | -41.07 |
| 14.00 | 1.12 | 1.18 | -41.05 |
| 15.00 | 1.03 | 1.19 | -40.89 |
| 17.00 | 1.10 | 1.19 | -40.44 |
| 18.00 | 1.09 | 1.12 | -40.09 |

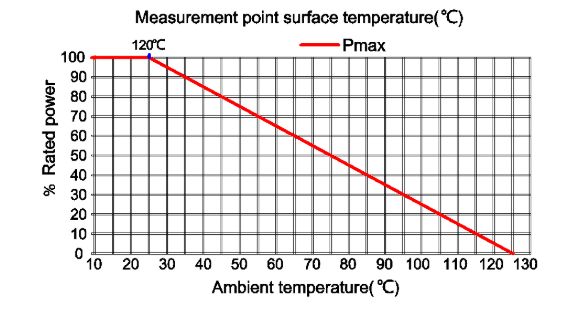

功率降额曲线
