产品
低噪声放大器
0.4~2GHz,增益 40dB,噪声系数 2dB,P-1dB功率 22dBm,SMA
- DLNA8-0.4-2G-3468
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.4 | ~ | 2 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 2 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 2.4 | |||
| P-1dB功率 | 22 | dBm | ||
| 输出三阶交截点 | 30 | dBm | ||
| 反向隔离 | 80 | dB |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | 噪声 dB | P-1 dBm | Psat dBm |
| 0.1 | 9.93 | 1.86 | 28.67 | 10.67 | 19.2 | 21.9 |
| 0.38 | 1.07 | 1.4 | 42.16 | 2.55 | 24.25 | 24.7 |
| 0.66 | 1.2 | 1.44 | 43.92 | 1.5 | 24.19 | 24.8 |
| 0.94 | 1.1 | 1.53 | 44.02 | 1.4 | 23.66 | 24.9 |
| 1.21 | 1.03 | 1.7 | 43.44 | 1.33 | 23.26 | 24.3 |
| 1.49 | 1.06 | 1.87 | 42.61 | 1.43 | 23.16 | 24.3 |
| 1.77 | 1.05 | 2.01 | 42.39 | 1.37 | 23.03 | 23.8 |
| 2.05 | 1.04 | 2.11 | 42.48 | 1.43 | 22.94 | 23.7 |
| 2.33 | 1.06 | 2.17 | 42.39 | 1.44 | 23.02 | 23.7 |
| 2.61 | 1.16 | 2.17 | 41.68 | 1.34 | 22.94 | 23.7 |
| 2.89 | 1.36 | 2.13 | 40.12 | 1.28 | 22.71 | 23.9 |
| 3.16 | 1.62 | 2.05 | 37.72 | 1.44 | 22.4 | 23.2 |
| 3.44 | 1.83 | 1.97 | 34.48 | 1.62 | 22.3 | 23.2 |
| 3.72 | 1.91 | 1.92 | 31.62 | 1.55 | 21.3 | 22.8 |
| 4 | 1.9 | 1.88 | 28.73 | 1.56 | 19.6 | 22 |
参考实物图
外形结构图（mm）

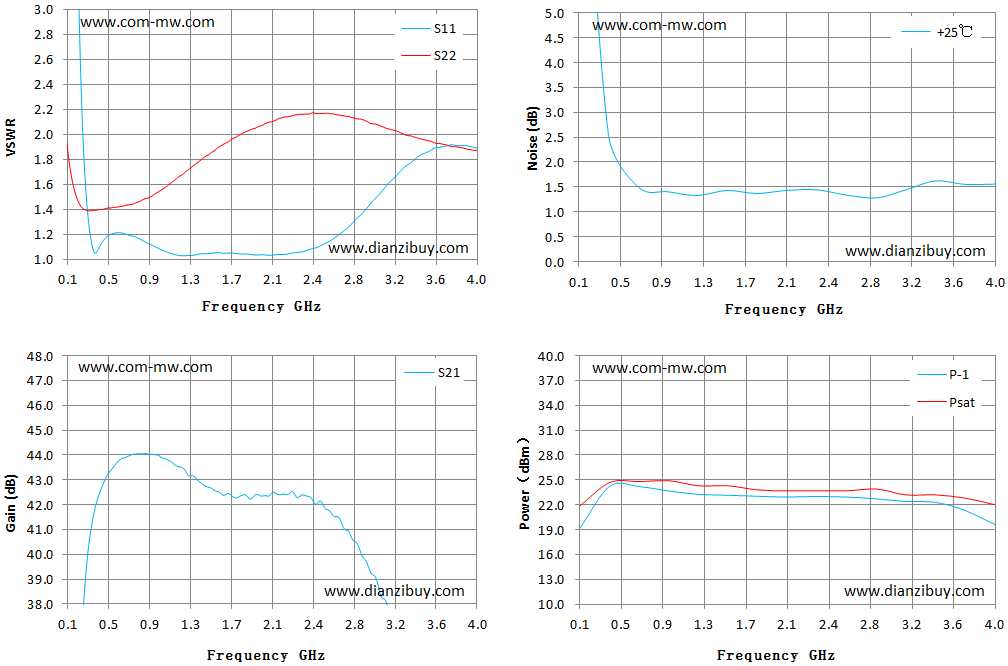

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
