0.5~3.2GHz,200W,90°电桥,微带扁针
- ZHC25-0.5-3G-014
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 3.2 | GHz |
| 插入损耗 | 1 | dB(平均损耗) | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.4 | 1.5 | ||
| 幅度平衡 | ±1.5 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 微带扁针 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S14 隔离 dB | S13 相位 ° | S42 相位 ° |
| 0.40 | 1.10 | 1.10 | -1.63 | -5.81 | -30.04 | -27.80 | 90.61 | 89.63 |
| 0.61 | 1.13 | 1.14 | -2.99 | -3.63 | -23.46 | -22.21 | 91.40 | 89.90 |
| 0.81 | 1.09 | 1.12 | -4.01 | -2.71 | -25.30 | -23.54 | 91.82 | 89.70 |
| 1.02 | 1.08 | 1.04 | -4.29 | -2.55 | -30.64 | -38.42 | 92.02 | 89.15 |
| 1.23 | 1.24 | 1.24 | -4.06 | -2.94 | -19.59 | -20.57 | 92.11 | 88.14 |
| 1.44 | 1.21 | 1.23 | -3.36 | -3.68 | -18.80 | -18.59 | 91.97 | 86.89 |
| 1.64 | 1.05 | 1.06 | -2.76 | -4.24 | -28.10 | -25.25 | 92.95 | 87.68 |
| 1.85 | 1.22 | 1.23 | -2.78 | -4.48 | -21.47 | -23.97 | 93.21 | 86.76 |
| 2.06 | 1.34 | 1.36 | -3.17 | -4.26 | -17.98 | -18.77 | 93.15 | 86.03 |
| 2.26 | 1.21 | 1.22 | -3.73 | -3.46 | -19.02 | -18.70 | 92.27 | 85.27 |
| 2.47 | 1.22 | 1.34 | -4.57 | -2.86 | -17.95 | -18.39 | 91.33 | 84.41 |
| 2.68 | 1.22 | 1.36 | -4.95 | -2.70 | -18.48 | -19.90 | 91.97 | 84.49 |
| 2.89 | 1.02 | 1.07 | -4.43 | -2.92 | -28.14 | -30.57 | 94.96 | 85.99 |
| 3.09 | 1.25 | 1.33 | -3.69 | -3.78 | -20.70 | -20.18 | 94.64 | 85.57 |
| 3.30 | 1.41 | 1.46 | -2.28 | -6.51 | -16.45 | -17.12 | 93.51 | 84.92 |

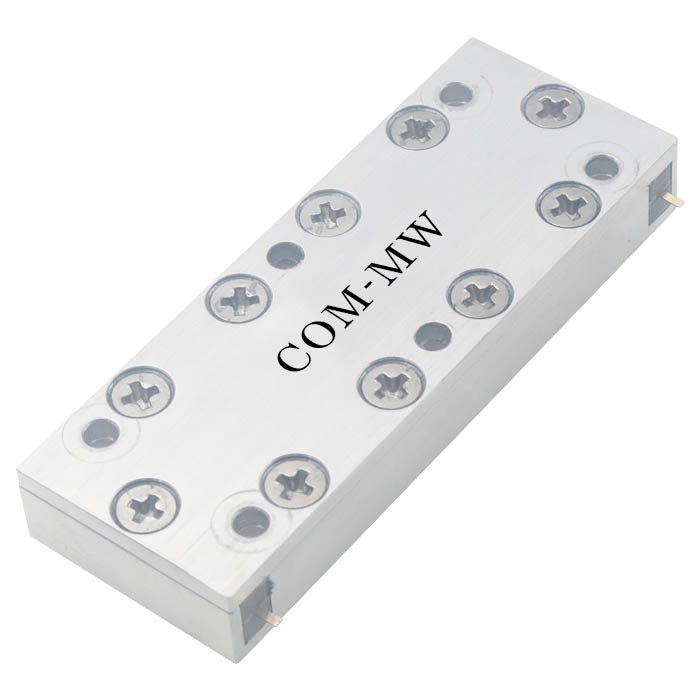

参考实物图

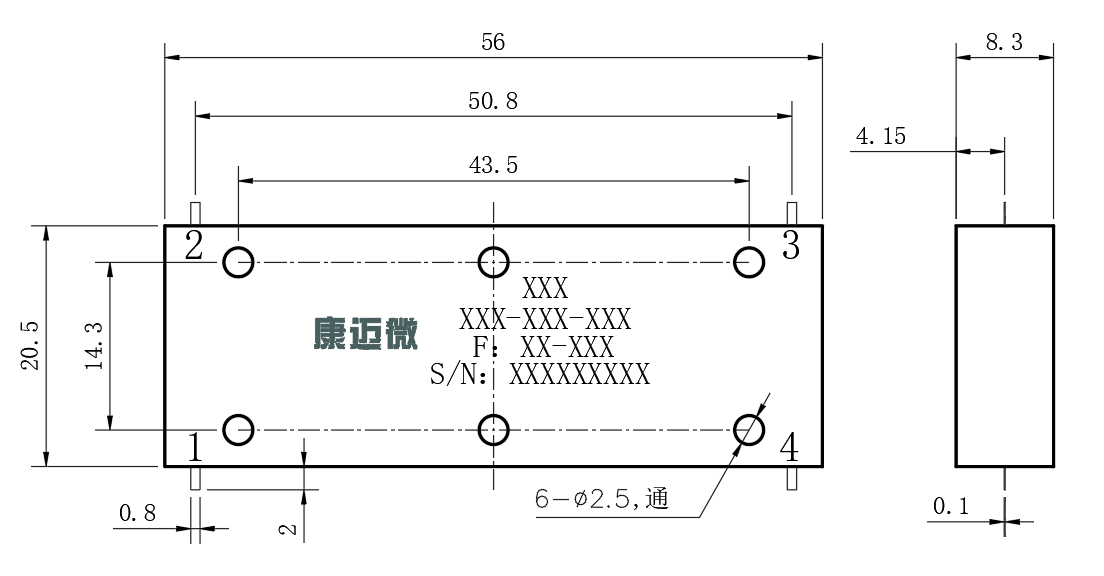

外形结构图（mm）

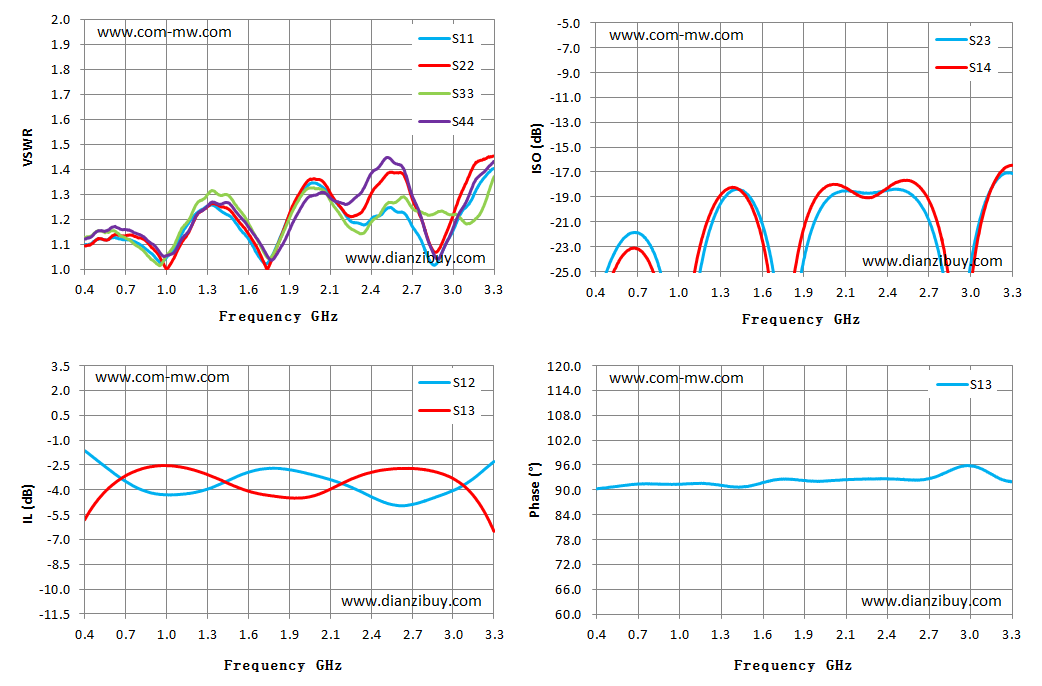

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
