产品
滤波器
通带频率 5~5.4GHz,DC-3.1GHz≥40dBc,6.4-7.4GHz≥40dBc,微带圆针
- ZBF5-C5.2-0.4G-3890
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 5.4 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-3.1 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6.4-7.4 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 7.4-13 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 群时延波动 | 5-5.4G(任意20M) | / | 0.8 | ns | ||
| 群时延波动 | 5-5.4G(任意0.9M) | / | 0.2 | ns |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.50 | 50.40 | 61.58 | -43.94 | 0.32 |
| 4.61 | 48.44 | 61.85 | -35.51 | 0.47 |
| 4.71 | 43.81 | 54.79 | -26.61 | 0.73 |
| 4.82 | 24.80 | 27.10 | -14.79 | 1.48 |
| 4.93 | 1.26 | 1.27 | -0.91 | 3.54 |
| 5.04 | 1.11 | 1.09 | -0.68 | 2.32 |
| 5.14 | 1.26 | 1.27 | -0.68 | 2.06 |
| 5.25 | 1.18 | 1.21 | -0.66 | 2.05 |
| 5.36 | 1.15 | 1.16 | -0.66 | 2.25 |
| 5.46 | 1.16 | 1.17 | -0.73 | 2.90 |
| 5.57 | 14.60 | 14.91 | -10.64 | 2.16 |
| 5.68 | 30.98 | 36.93 | -24.53 | 0.85 |
| 5.79 | 37.87 | 43.17 | -36.49 | 0.51 |
| 5.89 | 41.79 | 50.77 | -44.29 | 0.38 |
| 6.00 | 41.40 | 58.85 | -50.85 | 0.20 |

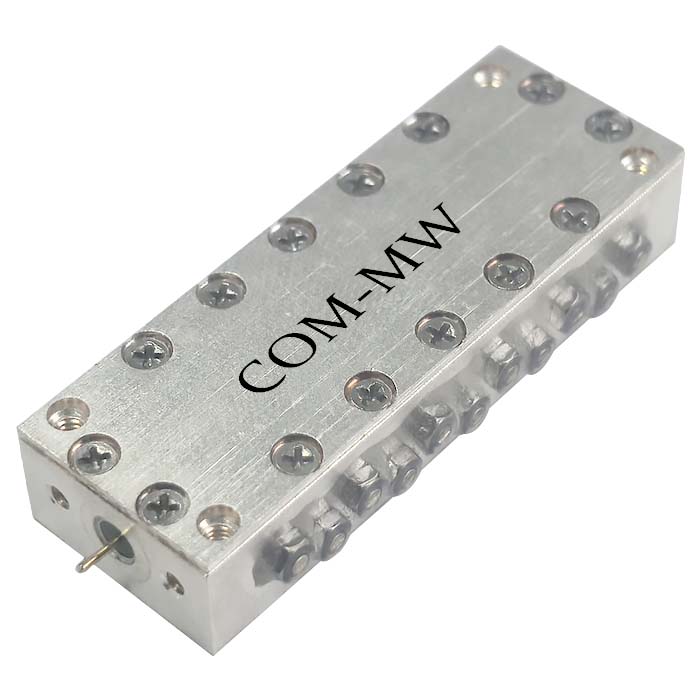

参考实物图

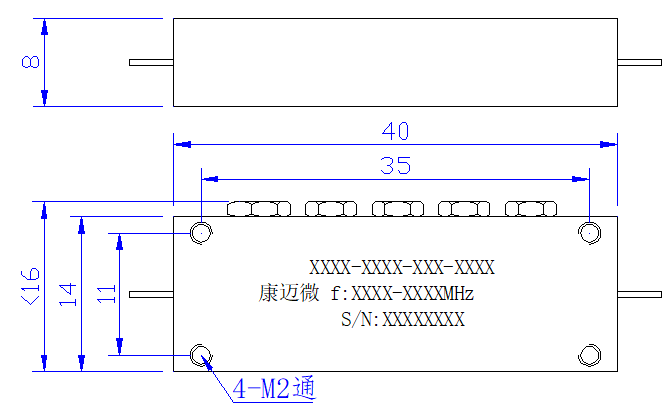

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
