功分器
1~6GHz,800W,8路,0°,L29,SMA
- ZPD25-8C1-6G-1079
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 理论损耗 | 9 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.5 |
其它参数
| 功率容量 | 800W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | L29-F or K |
| 分配端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（L29-F） |
| 分配端口 | 1~8（SMA-F） |
| 耦合端口 | 9，10（SMA-F） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.90 | 1.52 | -9.34 | -9.35 | -34.81 | 0.50 |
| 1.34 | 1.14 | -9.17 | -9.13 | -32.42 | 0.65 |
| 1.77 | 1.08 | -9.15 | -9.07 | -31.25 | 0.58 |
| 2.21 | 1.14 | -9.16 | -9.04 | -33.59 | 0.47 |
| 2.64 | 1.21 | -9.20 | -9.06 | -38.85 | 0.34 |
| 3.08 | 1.23 | -9.25 | -9.07 | -30.97 | 0.06 |
| 3.51 | 1.07 | -9.22 | -9.04 | -28.10 | -0.66 |
| 3.95 | 1.06 | -9.01 | -9.10 | -26.88 | -0.76 |
| 4.39 | 1.21 | -9.26 | -9.13 | -28.42 | 0.79 |
| 4.82 | 1.25 | -9.24 | -9.10 | -29.21 | -0.85 |
| 5.26 | 1.17 | -9.17 | -9.18 | -27.37 | 0.29 |
| 5.69 | 1.19 | -9.18 | -9.06 | -28.86 | 0.06 |
| 6.13 | 1.25 | -9.31 | -9.27 | -25.00 | -0.73 |
| 6.56 | 1.29 | -9.18 | -9.20 | -20.92 | 0.70 |
| 7.00 | 1.19 | -9.04 | -9.21 | -17.45 | -0.77 |

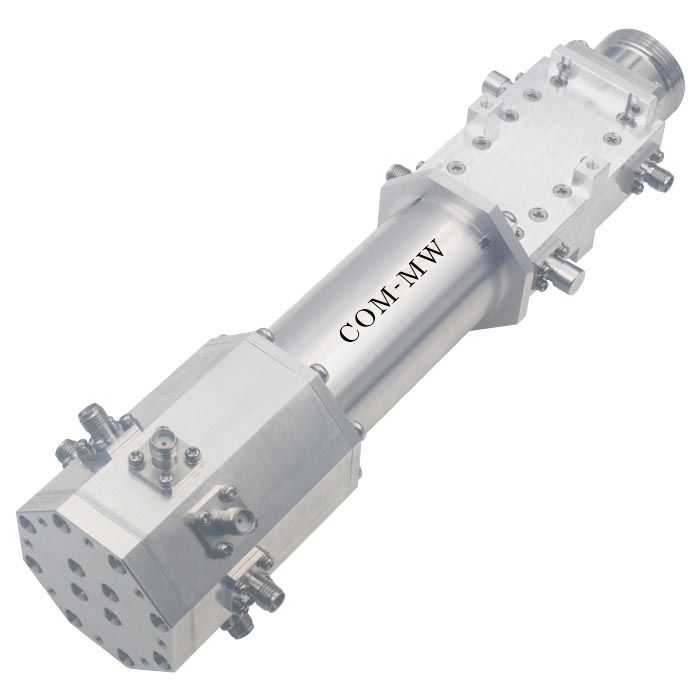

参考实物图

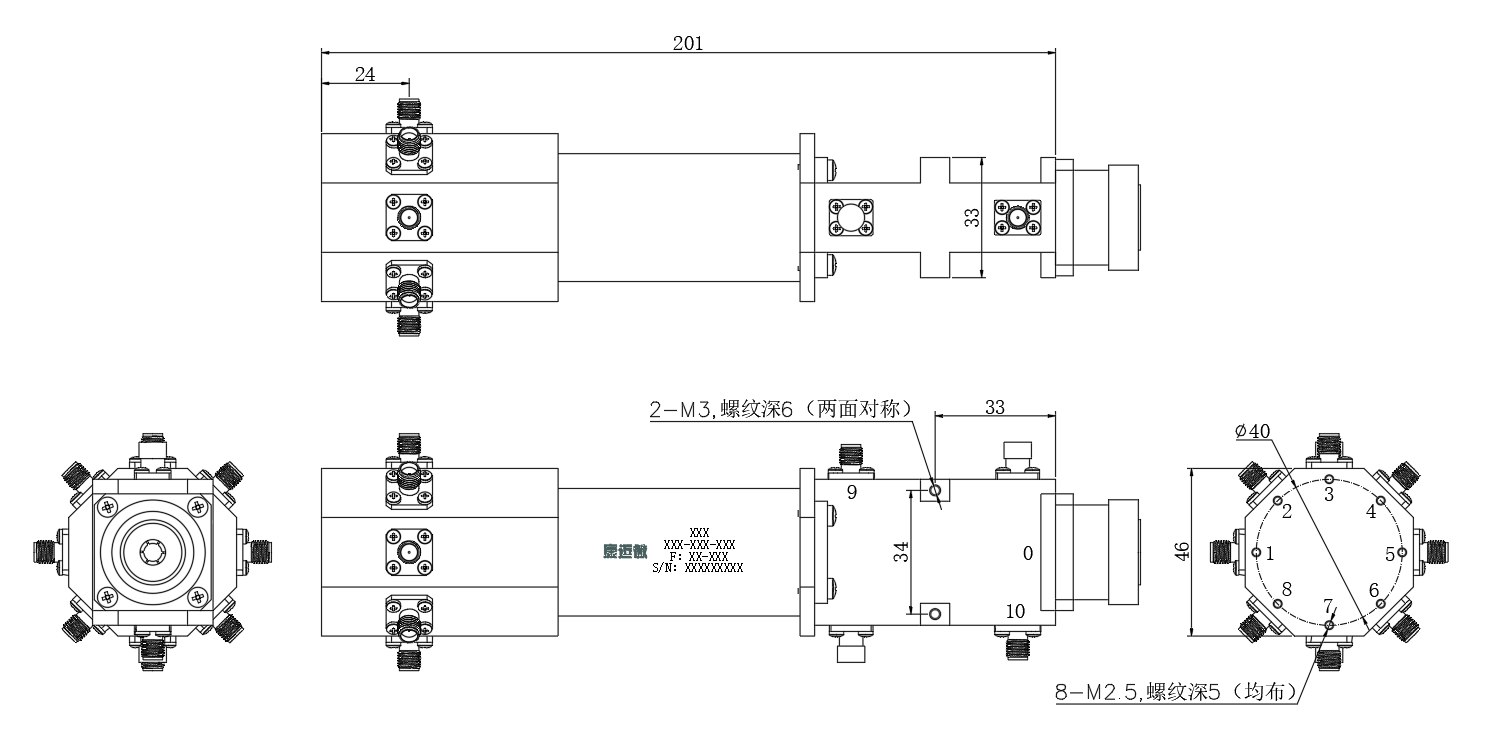

外形结构图（mm）

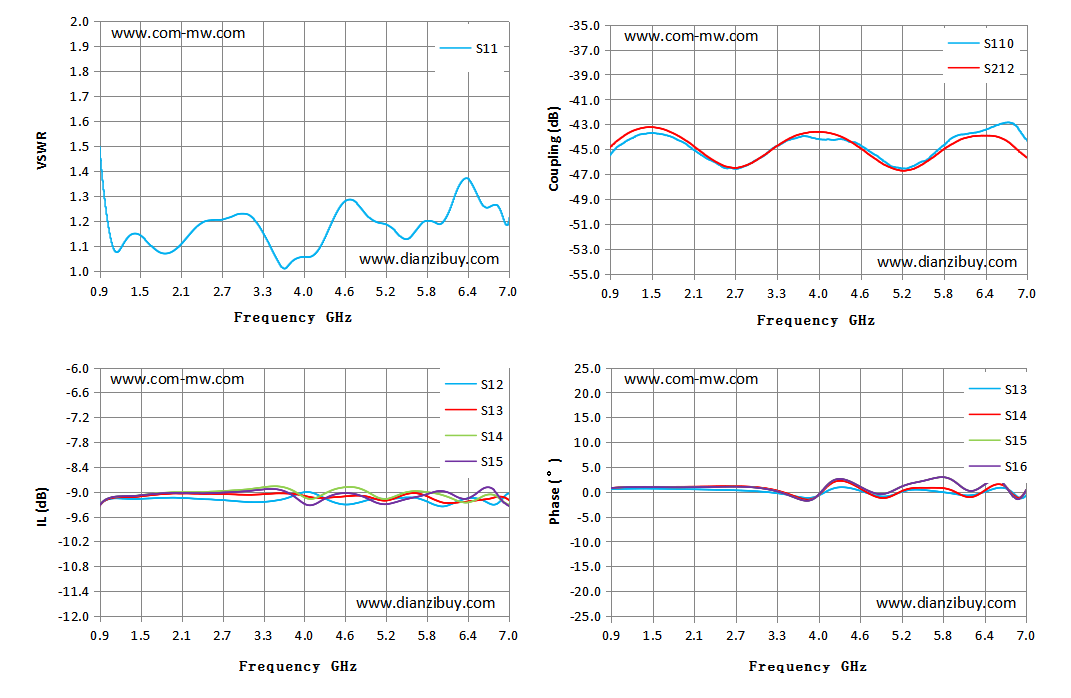

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
