产品
开关
30~3000MHz,单刀三掷,反射式,500ns,SMA
- DSW8-3R30-3000-4167
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 3000 | MHz |
| 放大链路增益 | 16 | ~ | 20 | dB |
| 直通链路损耗 | 2 | dB | ||
| P-1 | 10 | |||
| 隔离度 | 50 | dB | ||
| 驻波比 | 1.5 |
其它参数
| 开关路数 | 单刀三掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 500ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.1W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | +5V |
| 工作电流 | 150mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 具备放大器电源使能控制，由T1表示，T1=3.3V时，放大器工作，T1=0V时，放大器断电不工作 |
端口定义
| 输出端口 | J0 |
| 输入端口 | J1，J2，J3 |

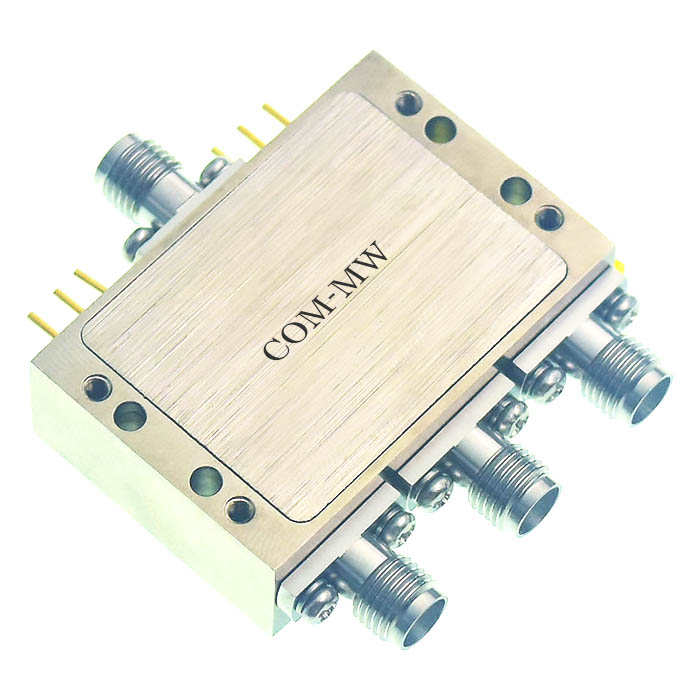

参考实物图

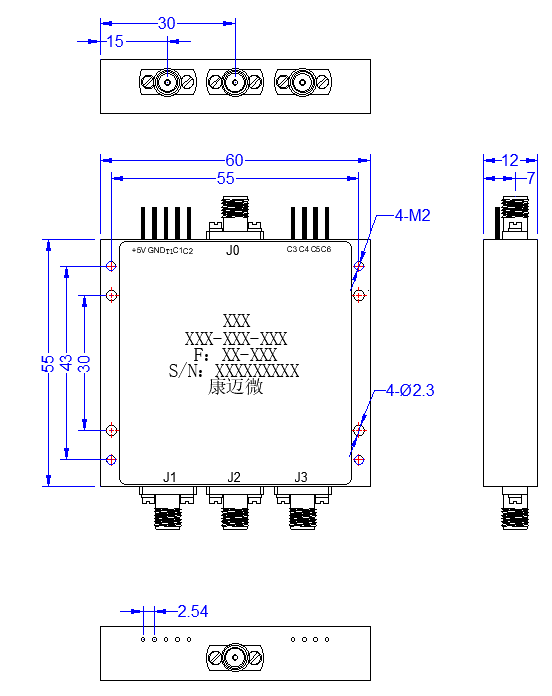

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
