巴伦

10~12000MHz,1:2巴伦,表面贴装,替代型号BAL-0012SSG

  • T0430
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数最小典型最大单位
工作频率10~12000MHz
插入损耗6.5dB
输入驻波比1.6
幅度平衡1.8dB
相位平衡12°
共模抑制18dB
隔离度8dB

其它参数

阻抗比1:2巴伦
接口形式表面贴装
功率容量1W设计保证
工作温度-40~+85℃设计保证
质量等级工业级
替代型号BAL-0012SSG
ROHS满足

端口定义

输入1---
输出0°2---
输出180°3---

典型测试曲线图

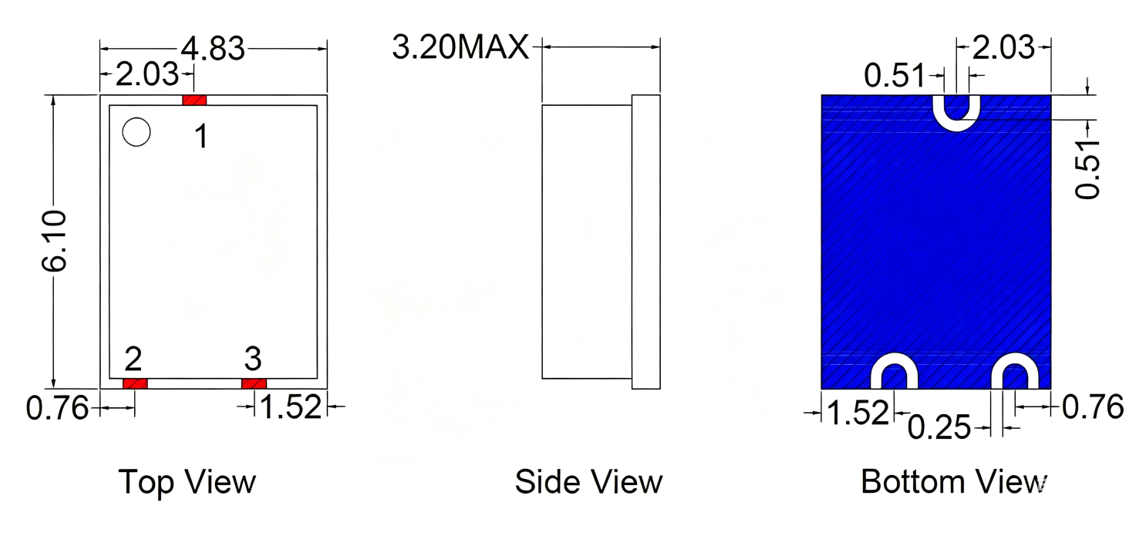

外形结构图(mm)

注意事项

1支持245℃回流焊。
---可以短时间浸泡清洗,请及时烘干。
