功分器
DC~6000MHz, 0.5W, 8路, 0°, 表面贴装
- ZPD8-8M0-6000-2714
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6000 | MHz |
| 插入损耗 | 19 | 20 | dB | |
| 隔离度 | 15 | 17 | dB | |
| 输入驻波比 | 1.5 | 1.8 | ||
| 输出驻波比 | 1.5 | 2 | ||
| 幅度平衡 | 0.5 | 1 | dB | |
| 相位平衡 | 10 | ° |
其它参数
| 功率容量 | 0.5W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 3 |
| 分配端口 | 6、7、8、9、14、15、16、17 |
| 接地端口 | 1、2、4、5、10、11、12、13 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.12 | 1.09 | -17.58 | 0.04 | -18.57 |
| 643 | 1.12 | 1.11 | -17.79 | -0.21 | -19.01 |
| 1286 | 1.13 | 1.19 | -17.96 | -0.39 | -19.63 |
| 1929 | 1.14 | 1.2 | -17.64 | -0.1 | -19.53 |
| 2571 | 1.23 | 1.12 | -17.74 | 0.16 | -19.14 |
| 3214 | 1.33 | 1.2 | -18.27 | -0.3 | -18.82 |
| 3857 | 1.37 | 1.34 | -18.52 | -0.83 | -18.34 |
| 4500 | 1.31 | 1.34 | -18.03 | -0.6 | -17.66 |
| 5143 | 1.24 | 1.37 | -17.92 | 0.22 | -17.78 |
| 5786 | 1.34 | 1.6 | -19.02 | -1.84 | -18.32 |
| 6429 | 1.48 | 1.89 | -18.87 | -2.05 | -17.47 |
| 7071 | 1.57 | 1.78 | -17.97 | 0.93 | -16.24 |
| 7714 | 1.49 | 1.78 | -17.9 | 1.22 | -16.05 |
| 8357 | 1.38 | 1.94 | -17.73 | 2.69 | -16.84 |
| 9000 | 1.67 | 1.85 | -17.11 | 3.23 | -18.53 |

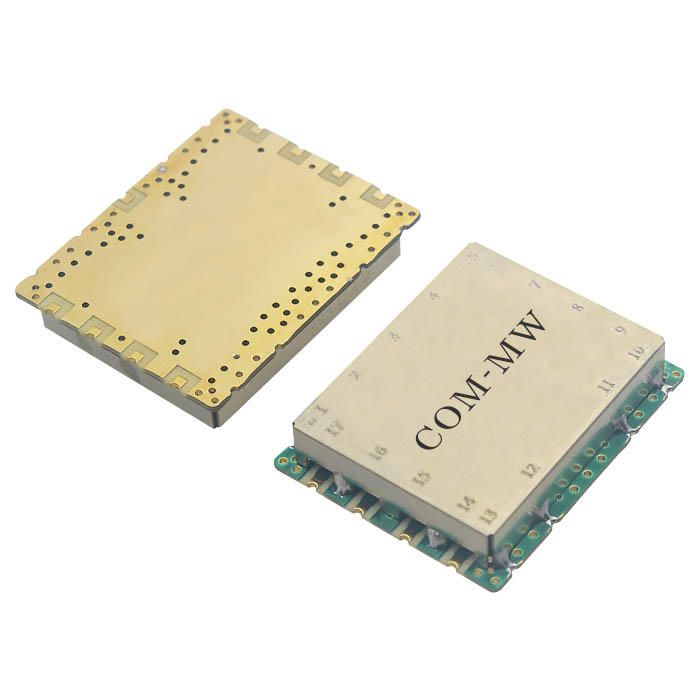

参考实物图

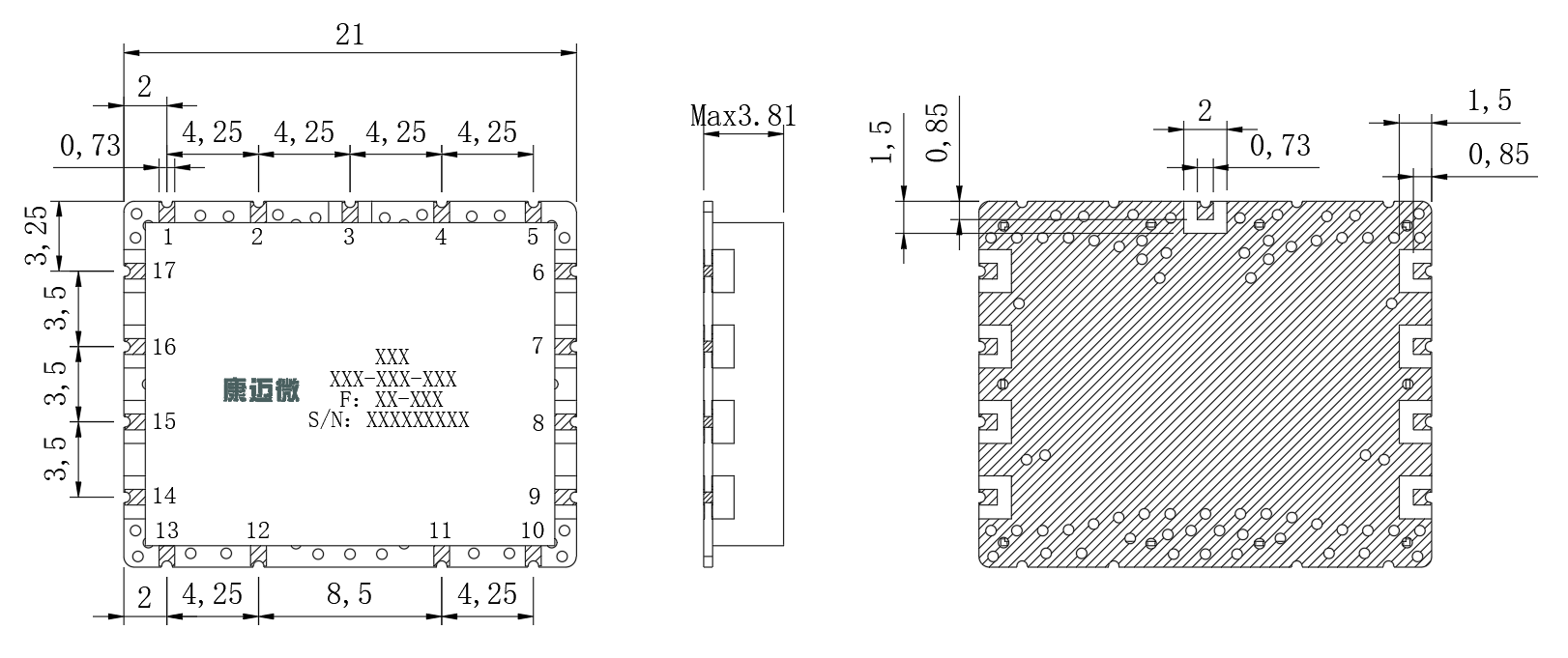

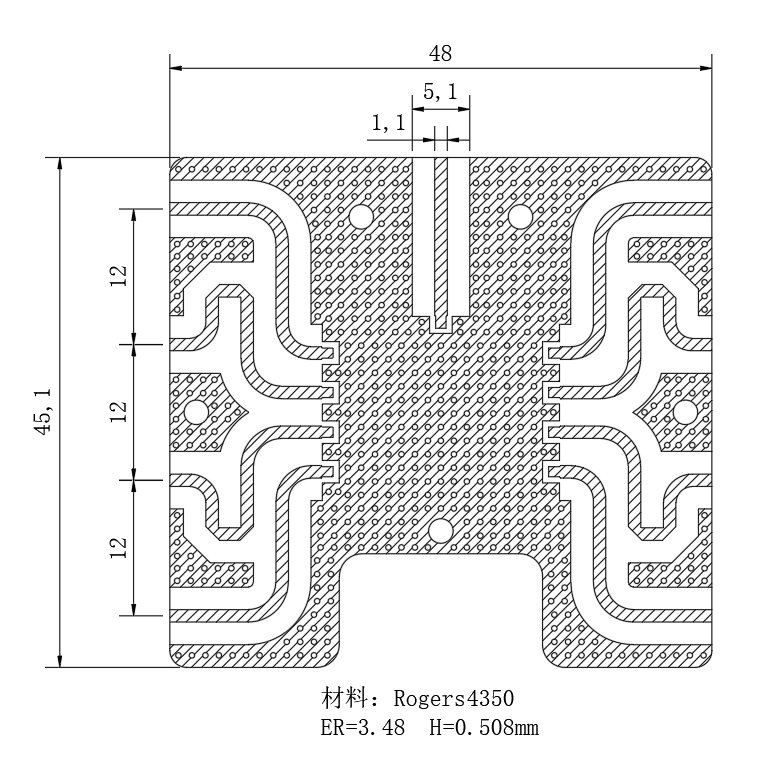

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |

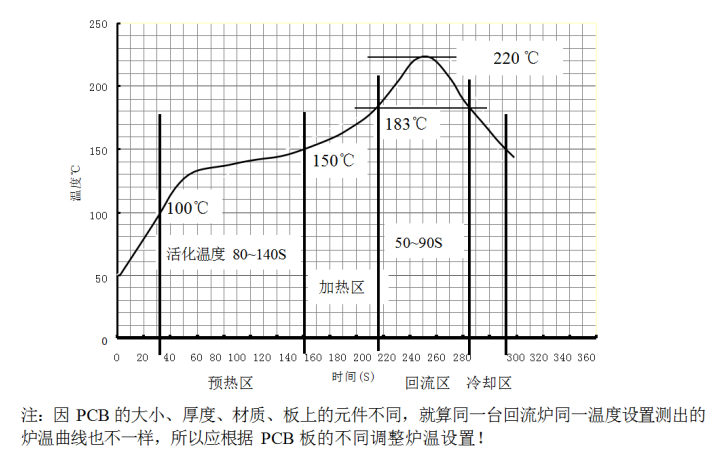

| 2 | 产品支持190℃回流焊 |
