隔离器
工作频率2~4GHz, 通过功率20W, N
- DG9-2000-4000-1624
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 4 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 20W设计保证 |
| 耐反射功率 | 10W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 工作温度 | -0~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 1500 | 1.93 | -4 | -11.68 | 1.92 |
| 1714 | 1.57 | -1.45 | -12.58 | 1.59 |
| 1929 | 1.29 | -0.67 | -17.52 | 1.34 |
| 2143 | 1.15 | -0.42 | -27.88 | 1.14 |
| 2357 | 1.07 | -0.35 | -30.2 | 1.04 |
| 2571 | 1.17 | -0.36 | -22.34 | 1.17 |
| 2786 | 1.25 | -0.37 | -20.25 | 1.19 |
| 3000 | 1.23 | -0.45 | -20.22 | 1.22 |
| 3214 | 1.19 | -0.41 | -21.45 | 1.24 |
| 3429 | 1.14 | -0.39 | -24.13 | 1.16 |
| 3643 | 1.08 | -0.36 | -29.88 | 1.02 |
| 3857 | 1.08 | -0.4 | -31.86 | 1.1 |
| 4071 | 1.32 | -0.61 | -18.96 | 1.31 |
| 4286 | 1.91 | -1.26 | -11.65 | 1.84 |
| 4500 | 4.09 | -3.69 | -8.61 | 4.15 |

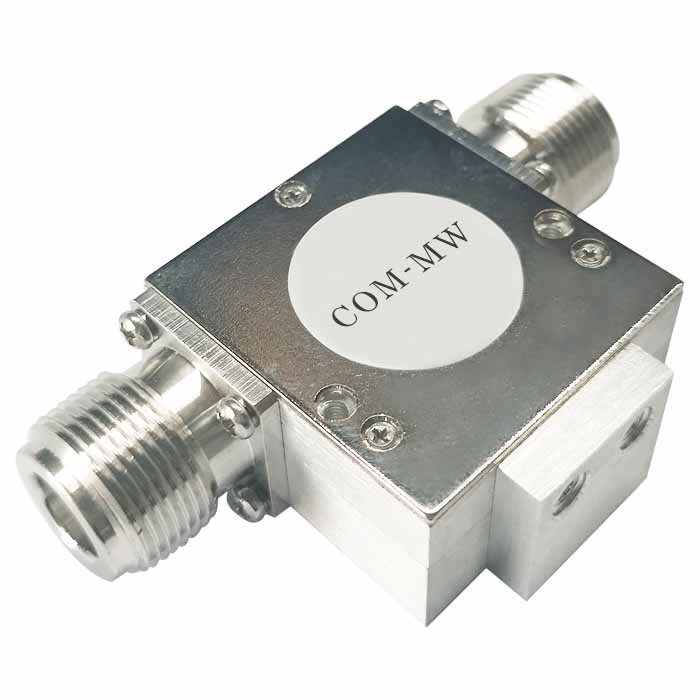

参考实物图

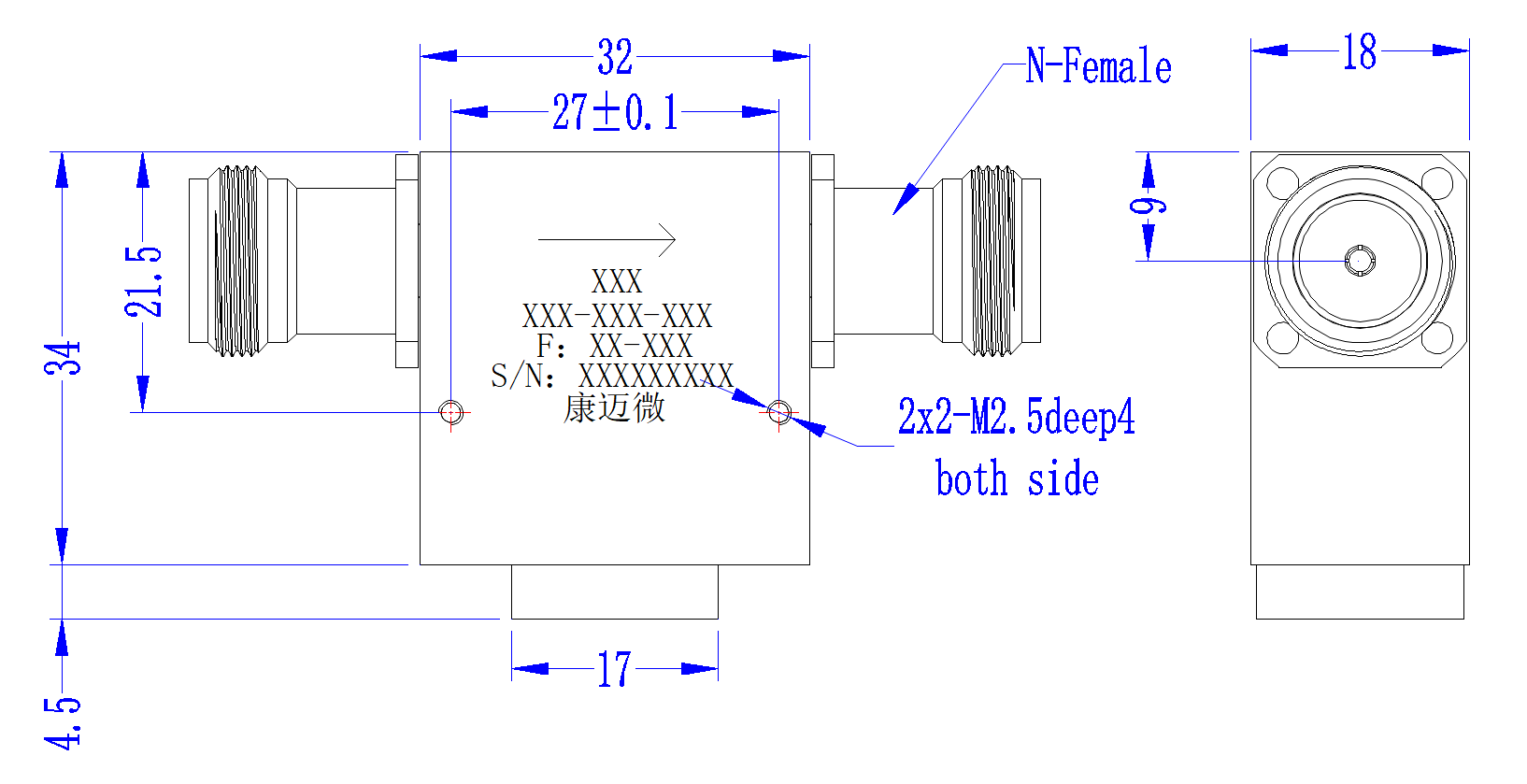

外形结构图（mm）

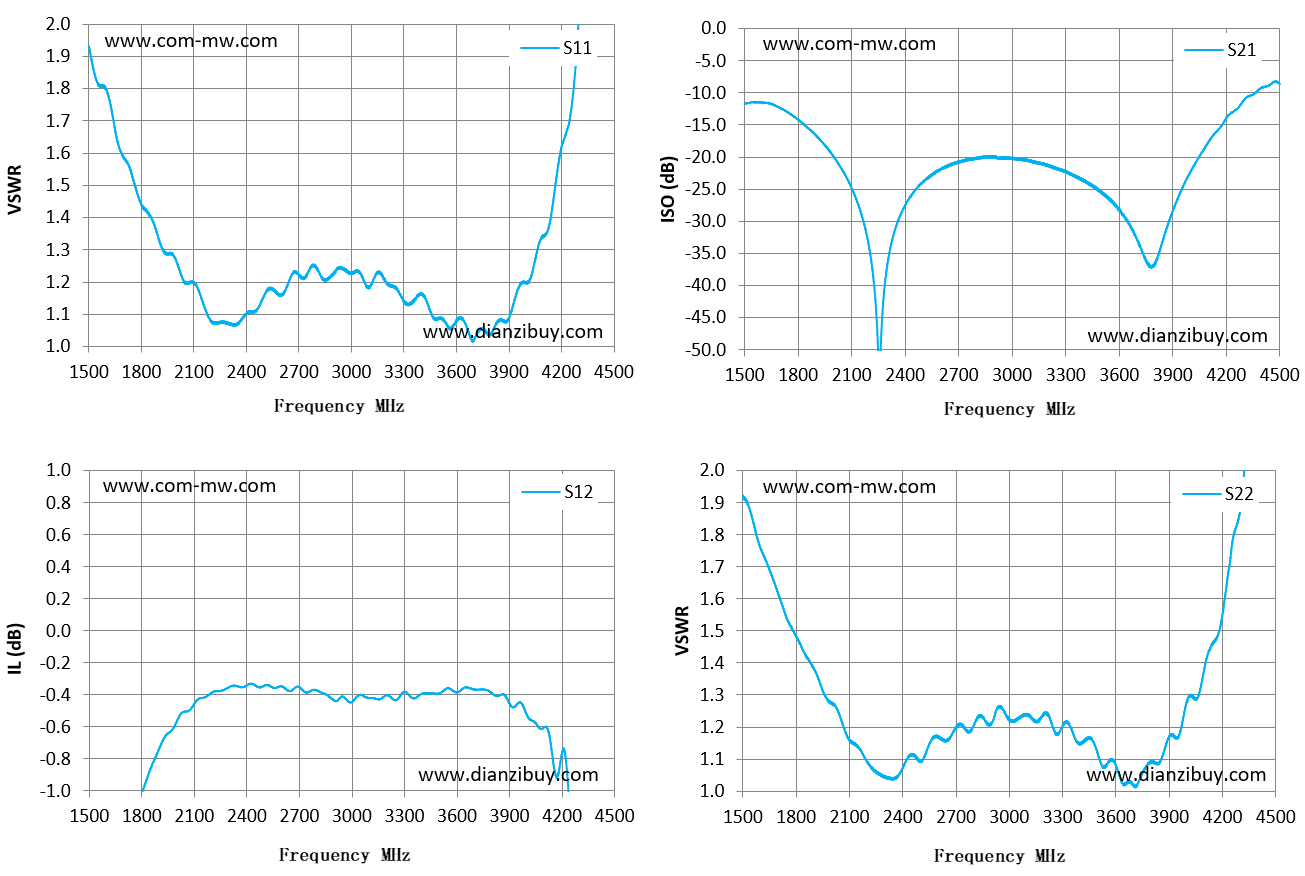

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
