产品
耦合器
800~2700MHz, 耦合度5dB, N , 200W, 三阶互调140dBc
- ZDC9-5C0.8-2.7G-2320
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
移动通信室内覆盖用。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 2700 | MHz |
| 插入损耗 | 2.15 | dB | ||
| 耦合度 | 4.2 | 5 | 5.8 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 三阶互调 | -140dBc@43dBm设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | 0.01 | -77.18 | -86.95 |
| 229 | 1.02 | 1 | -0.3 | -12.11 | -43.28 |
| 457 | 1.03 | 1.01 | -0.92 | -7.39 | -38 |
| 686 | 1.06 | 1.04 | -1.5 | -5.52 | -36 |
| 914 | 1.07 | 1.08 | -1.84 | -4.85 | -35.59 |
| 1143 | 1.08 | 1.1 | -1.88 | -4.73 | -36.56 |
| 1371 | 1.08 | 1.09 | -1.85 | -4.95 | -39.76 |
| 1600 | 1.06 | 1.08 | -1.72 | -5.13 | -45.85 |
| 1829 | 1.06 | 1.08 | -1.78 | -5.06 | -42.11 |
| 2057 | 1.06 | 1.08 | -1.92 | -4.81 | -37.89 |
| 2286 | 1.08 | 1.07 | -2.05 | -4.68 | -36.66 |
| 2514 | 1.13 | 1.1 | -1.95 | -4.88 | -37.93 |
| 2743 | 1.18 | 1.16 | -1.83 | -5.32 | -47.97 |
| 2971 | 1.2 | 1.19 | -1.6 | -5.71 | -45.71 |
| 3200 | 1.14 | 1.13 | -1.59 | -5.79 | -42.61 |

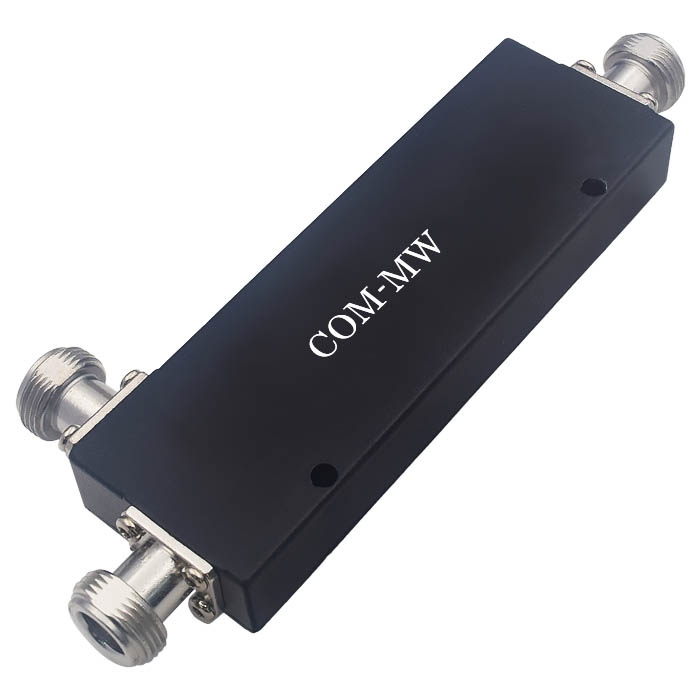

参考实物图
外形结构图（mm）

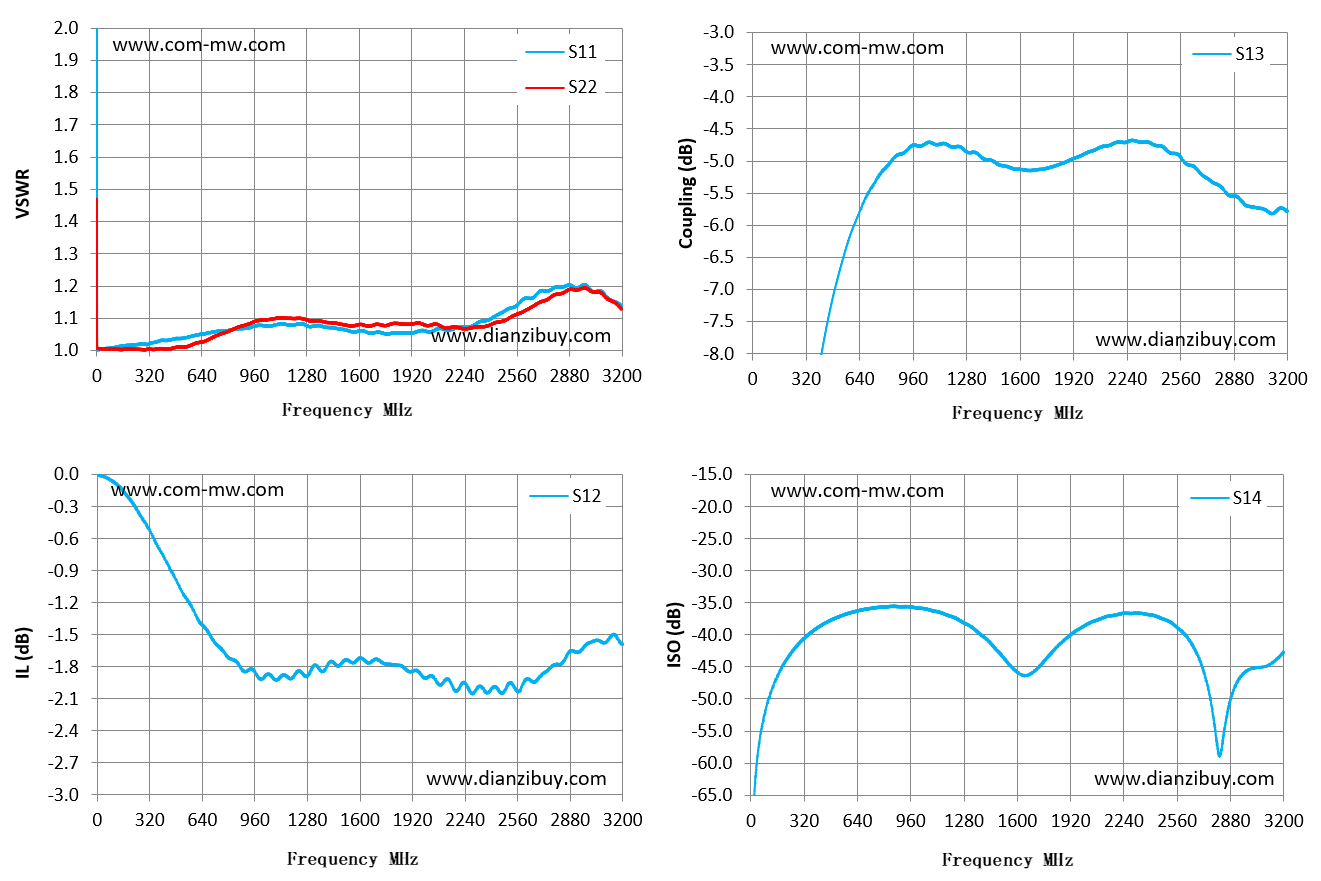

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
