波导转接器
工作频率2.17~3.3GHz, 功率容量500W, 矩形波导, FDP26, N
- D25-BWC26NK-260
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.17 | ~ | 3.3 | GHz |
| 插入损耗 | 0.1 | dB | ||
| 驻波比 | 1.15 |
其它参数
| 功率容量 | 500W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FDP26 |
| 接口形式二 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 2.17 | 1.06 | -0.08 |
| 2.25 | 1.03 | -0.08 |
| 2.33 | 1.06 | -0.07 |
| 2.41 | 1.08 | -0.08 |
| 2.49 | 1.07 | -0.08 |
| 2.57 | 1.06 | -0.08 |
| 2.65 | 1.04 | -0.08 |
| 2.74 | 1.03 | -0.08 |
| 2.82 | 1.04 | -0.08 |
| 2.9 | 1.06 | -0.08 |
| 2.98 | 1.06 | -0.08 |
| 3.06 | 1.06 | -0.09 |
| 3.14 | 1.04 | -0.09 |
| 3.22 | 1.01 | -0.11 |
| 3.3 | 1.07 | -0.09 |

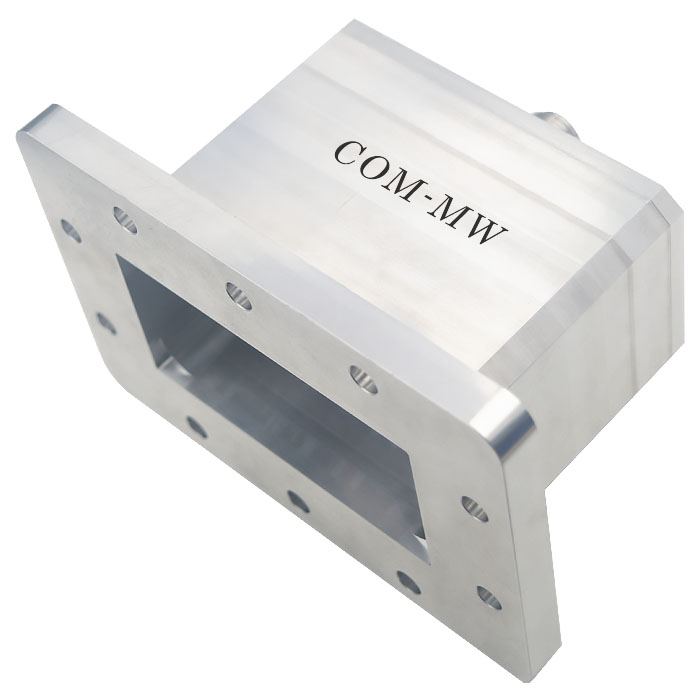

参考实物图

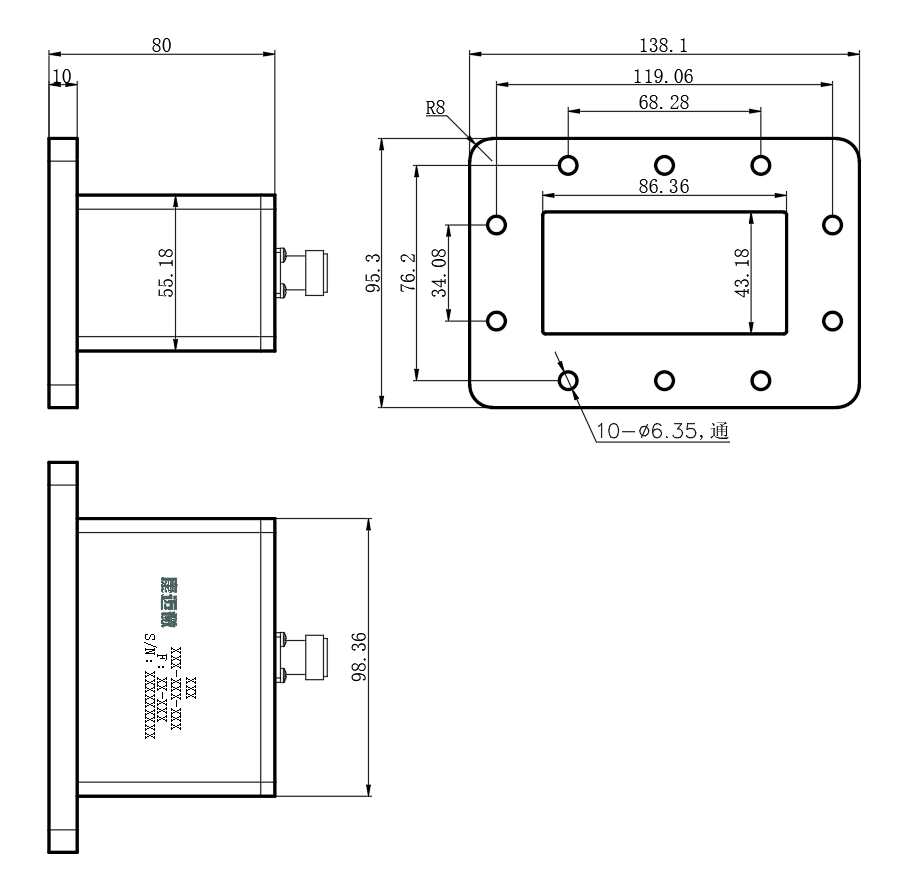

外形结构图（mm）

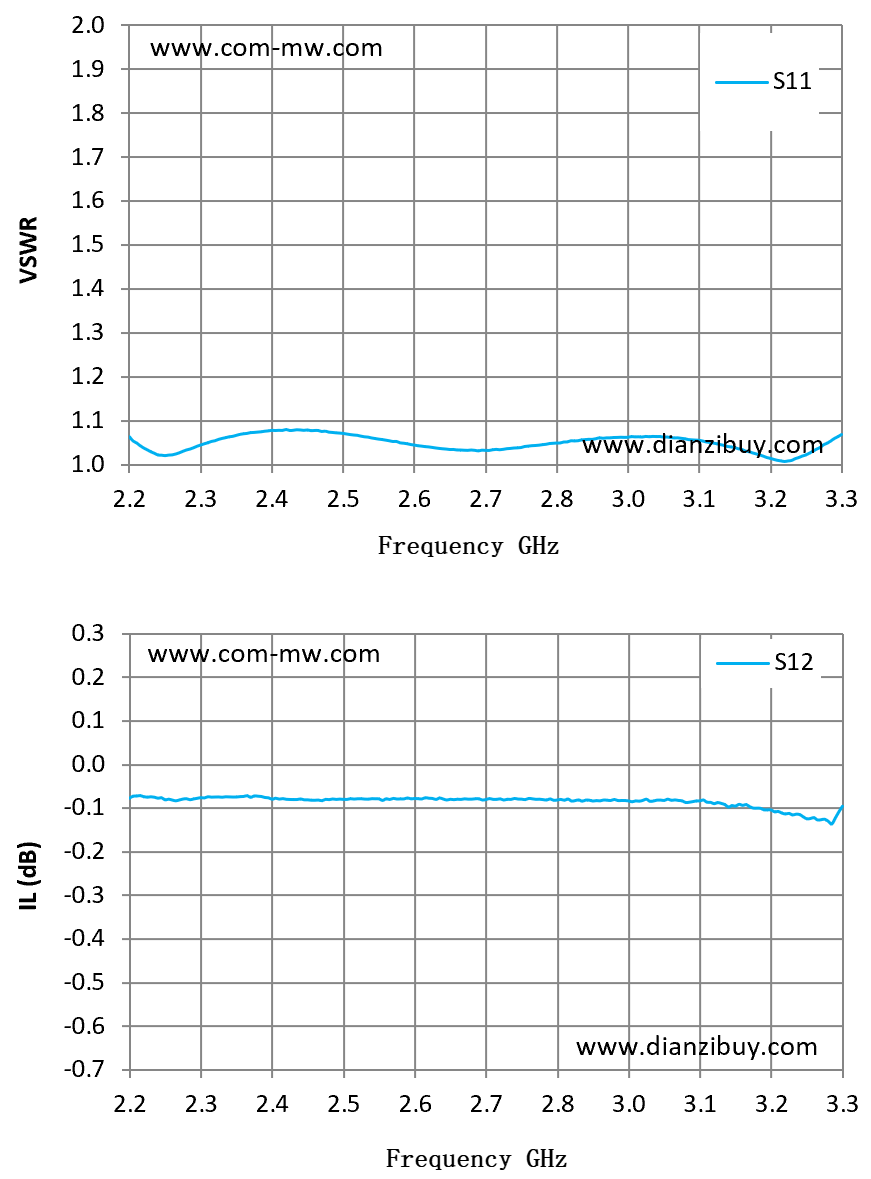

典型测试曲线图
