产品
双工器
通带频率一1700~1800MHz, 通带频率二2250~2400MHz, SMA
- ZCB13-C1.7-2.4G-2134
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1700 | ~ | 1800 | MHz |
| 通带频率二 | / | / | 2250 | ~ | 2400 | MHz |
| 通带一损耗 | / | / | 0.9 | dB | ||
| 通带二损耗 | / | / | 0.8 | dB | ||
| 带内纹波 | / | / | 0.2 | dB | ||
| 通带一抑制度 | 1-1.5 | GHz≥ | 90 | dB | ||
| 通带一抑制度 | 2.25-2.4 | GHz≥ | 90 | dB | ||
| 通带二抑制度 | 1.7-1.8 | GHz≥ | 90 | dB | ||
| 相互隔离度 | 90 | dB | ||||
| 通带驻波 | / | / | 1.40 |
其它参数
| 接口形式 | SMA-K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 40W设计保证 |
| 工作温度 | -55~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 高度16000米，做气密封焊，满足低气压 |
端口定义
| 1 | 公共端 | |
| 2 | 通带一 | |
| 3 | 通带二 |

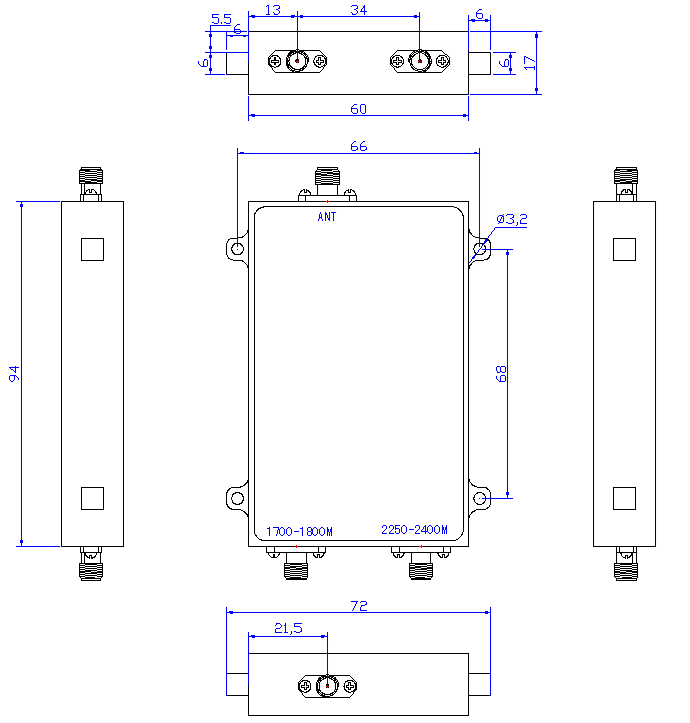

外形结构图（mm）

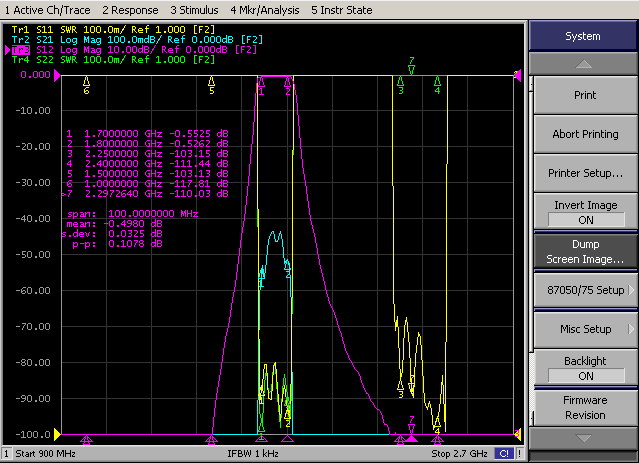

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
