产品
滤波器
阻带频率2110~2165MHz, ≥60dB, 通带频率DC~2100MHz, 2175~6000MHz, N
- K6-2110-2165-10N60150-001
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2110 | ~ | 2165 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2100 | MHz | |
| 通带频率 | 2175 | ~ | 6000 | MHz | |
| 通带损耗 | 3.5 | dB |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2000 | -0.52 | 1.27 |
| 2043 | -0.52 | 1.24 |
| 2086 | -0.55 | 1.4 |
| 2100 | -2.78 | 1.68 |
| 2102 | -7.21 | 5.72 |
| 2105 | -27.01 | 13.45 |
| 2107 | -27.01 | 18.2 |
| 2129 | -82.98 | 37.41 |
| 2150 | -82.08 | 26.2 |
| 2170 | -13.9 | 3.78 |
| 2172 | -6.08 | 2.46 |
| 2175 | -2.78 | 1.58 |
| 2193 | -2.78 | 1.33 |
| 2236 | -1.14 | 1.35 |
| 2300 | -0.68 | 1.42 |
参考实物图

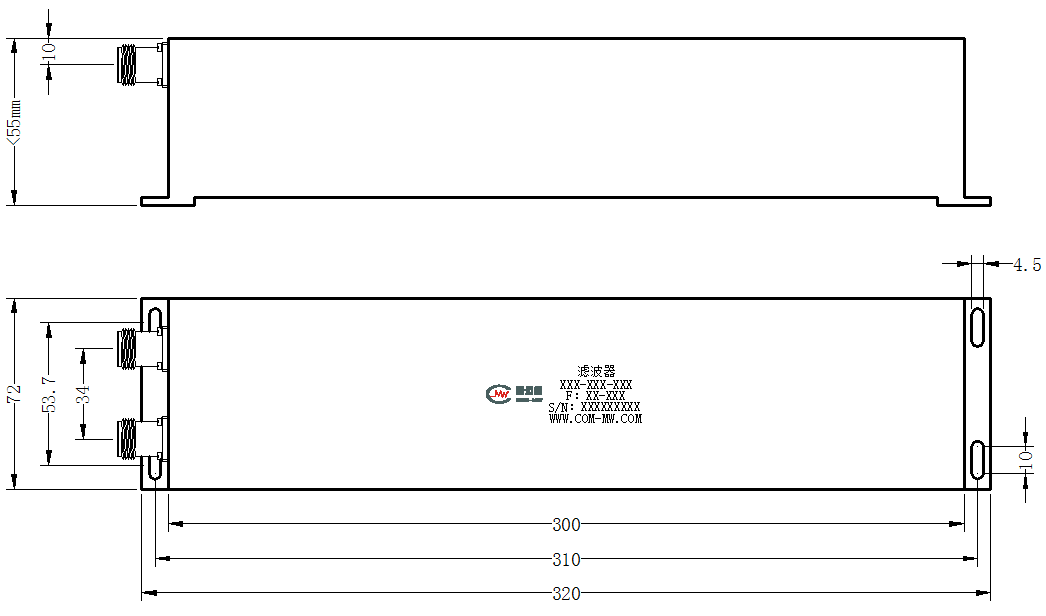

外形结构图（mm）

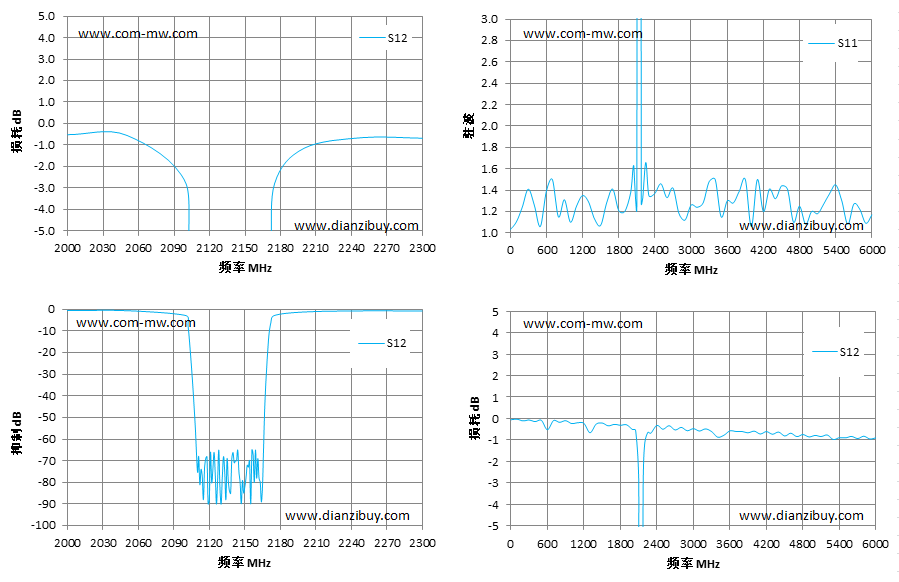

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
