产品
负载
失配负载频率4~5GHz, 驻波比1.5, 5W, SMA-K
- DR8-5-4-5G-2716
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 失配负载频率 | 4 | ~ | 5 | GHz |
| 驻波比 | 1.5 |
其它参数
| 功率容量 | 5W设计保证 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热3量大的设备旁边，否则功率容量会降低。
典型测试数据
| 序号 | 频率 GHz | S11 驻波 |
|---|---|---|
| 0.01 | 4 | 1.47 |
| 4.07 | 1.47 | |
| 4.14 | 1.5 | |
| 1 | 4.21 | 1.48 |
| 2 | 4.29 | 1.51 |
| 3 | 4.36 | 1.48 |
| 4 | 4.43 | 1.51 |
| 5 | 4.5 | 1.49 |
| 6 | 4.57 | 1.5 |
| 7 | 4.64 | 1.51 |
| 8 | 4.71 | 1.49 |
| 9 | 4.79 | 1.51 |
| 10 | 4.86 | 1.49 |
| 11 | 4.93 | 1.51 |
| 12 | 5 | 1.48 |

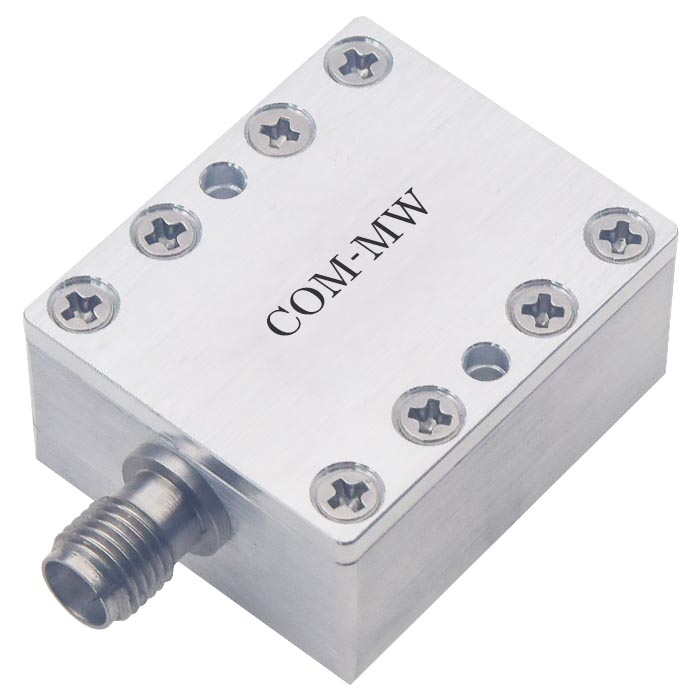

参考实物图

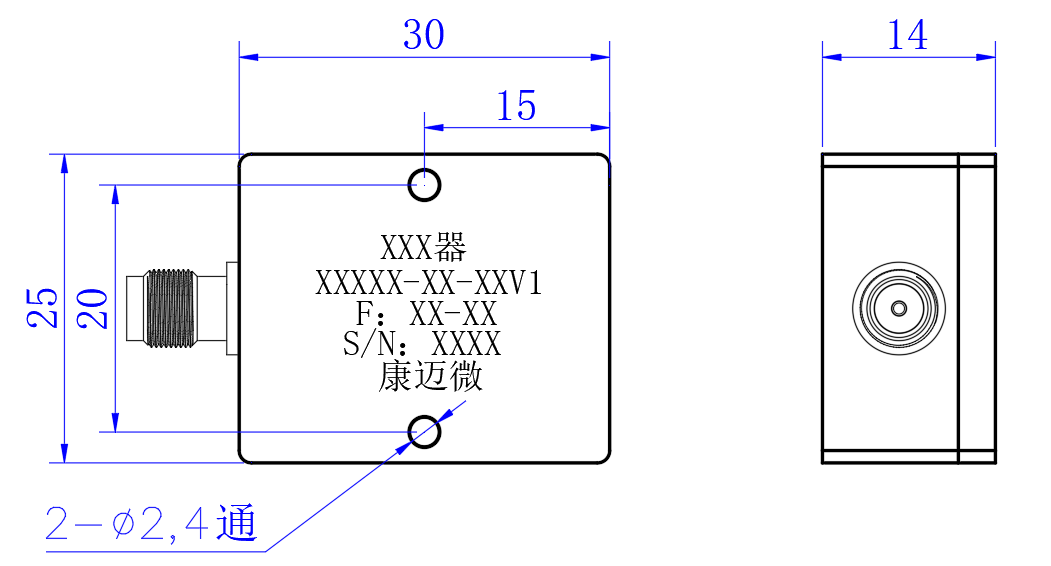

外形结构图（mm）

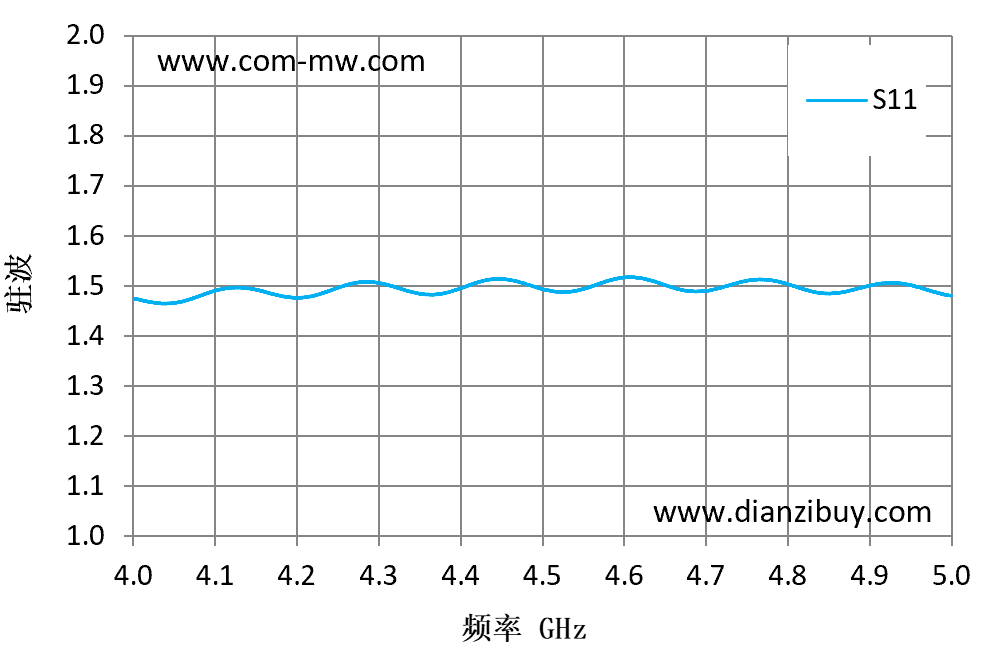

典型测试曲线图
