产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 54.5 | ~ | 60.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-52 | GHz≥ | 60 | dB | ||
| 带外抑制 | 64 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | 1.85-JK |
| 接口材质 | 不锈钢 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 批次群时延一致性：≤0.5ns；批次损耗一致性：≤0.3dB。 |
典型测试数据
| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 52 | 105.72 | 59.97 | -78.93 | -3.3 |
| 52.86 | 14.36 | 64.78 | -49.72 | 0.32 |
| 53.71 | 17.27 | 2.17 | -7.31 | 1.56 |
| 54.57 | 1.22 | 1.16 | -1.81 | 0.85 |
| 55.43 | 1.27 | 1.27 | -1.54 | 0.66 |
| 56.29 | 1.46 | 1.42 | -1.51 | 0.58 |
| 57.14 | 1.48 | 1.11 | -1.29 | 0.56 |
| 58 | 1.19 | 1.27 | -1.45 | 0.54 |
| 58.86 | 1.34 | 1.09 | -1.36 | 0.55 |
| 59.71 | 1.78 | 1.67 | -1.36 | 0.61 |
| 60.57 | 1.77 | 1.75 | -2.44 | 0.91 |
| 61.43 | 10.63 | 15.73 | -25.42 | 0.34 |
| 62.29 | 16.44 | 20.82 | -41.45 | 0.26 |
| 63.14 | 26.2 | 26.01 | -50.46 | 0.22 |
| 64 | 13.21 | 38.3 | -60.55 | 0.23 |

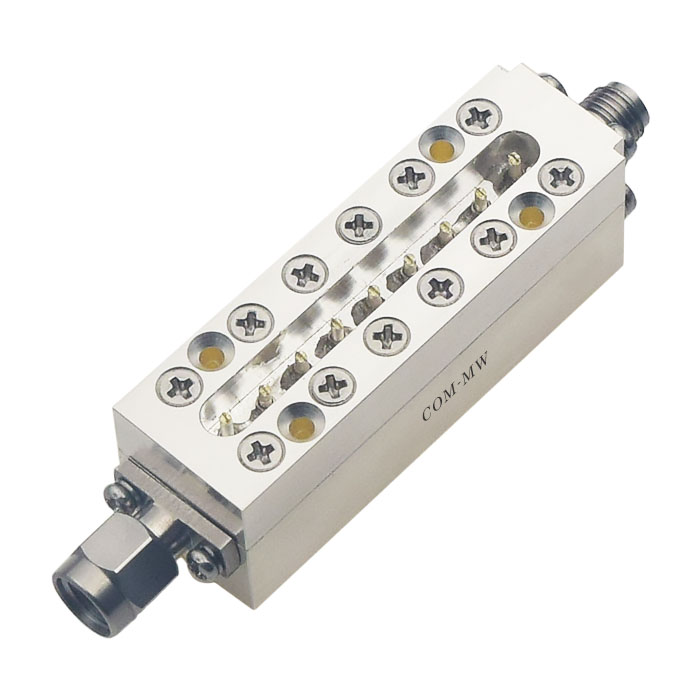

参考实物图

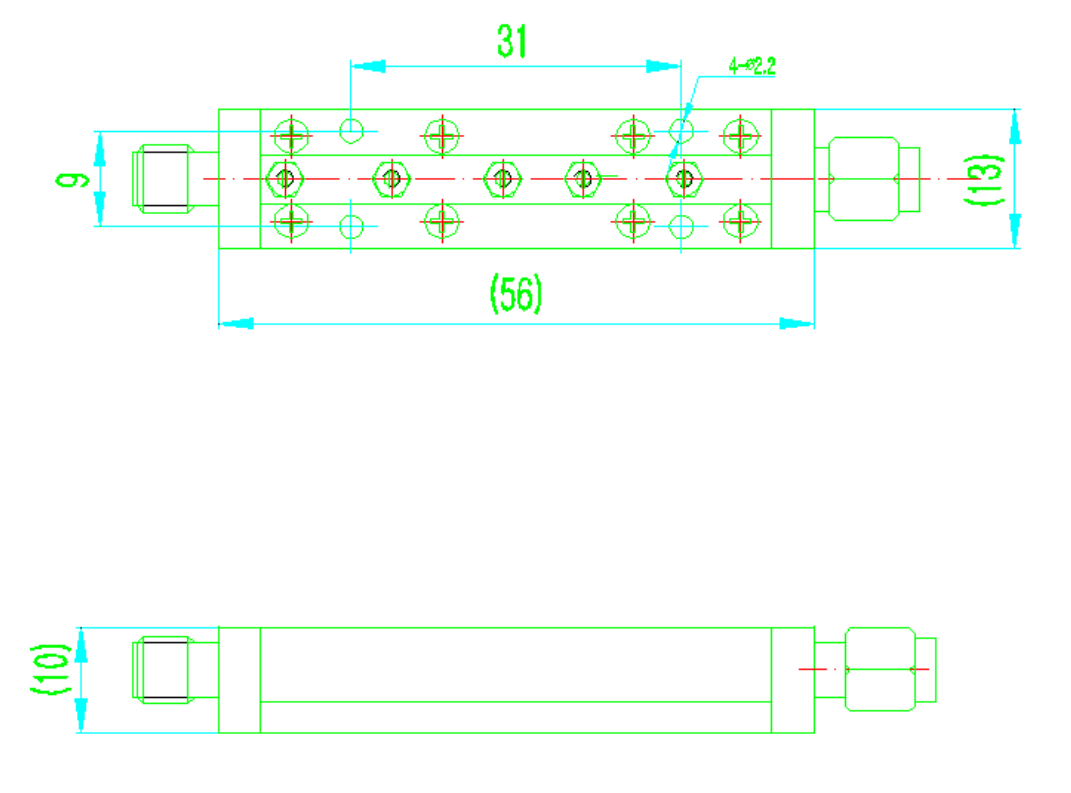

外形结构图（mm）

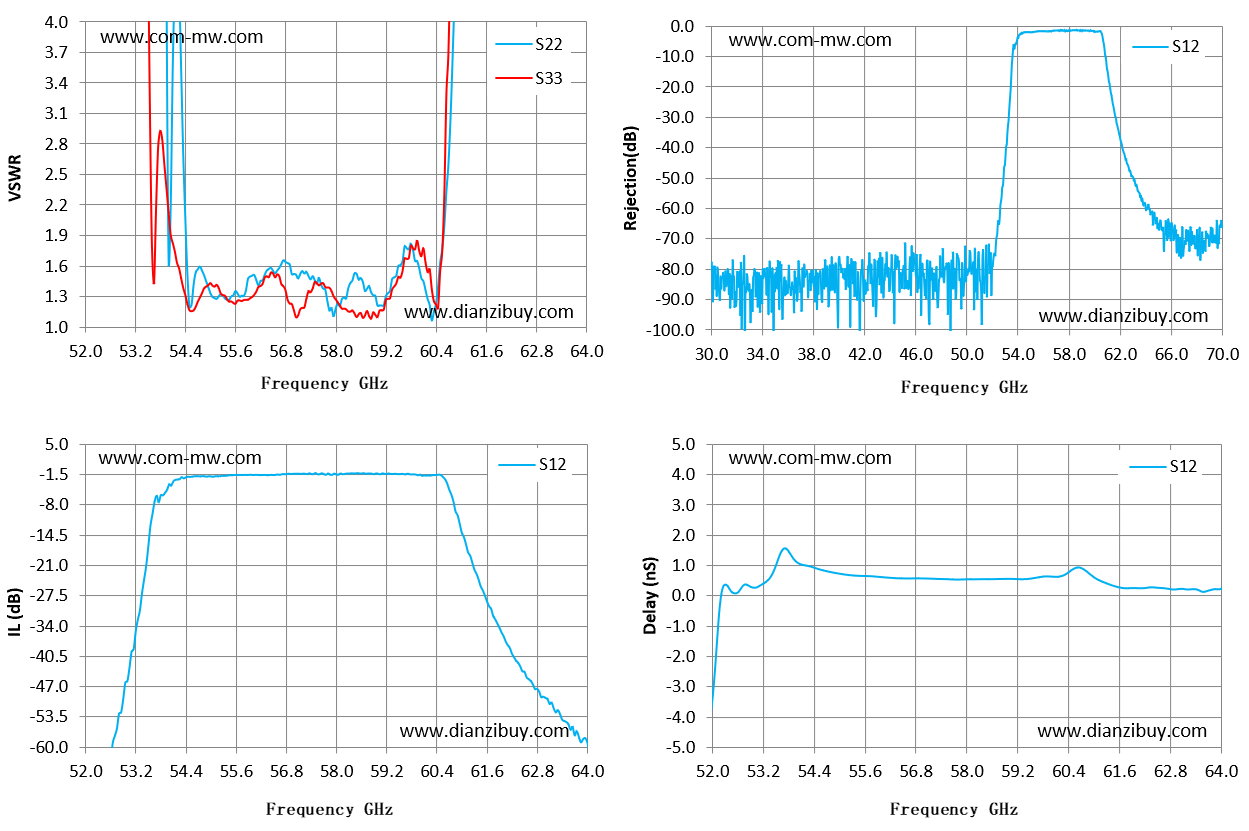

典型测试曲线图
