耦合器
0.5~6GHz, 耦合度30dB, SMA, 100W
- ZDC8-30M0.5-6G-2093
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | -30dB |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|---|
| 200 | 1.03 | 1.02 | 1.05 | -0.01 | -35.81 | -61.91 |
| 650 | 1.05 | 1.04 | 1.13 | -0.05 | -29.25 | -58.13 |
| 1100 | 1.03 | 1.03 | 1.17 | -0.06 | -30.28 | -60.74 |
| 1550 | 1.07 | 1.07 | 1.21 | -0.11 | -29.65 | -55.59 |
| 2000 | 1.04 | 1.05 | 1.12 | -0.1 | -29.89 | -61.07 |
| 2450 | 1.08 | 1.09 | 1.05 | -0.14 | -29.63 | -53.07 |
| 2900 | 1.03 | 1.04 | 1.06 | -0.16 | -29.23 | -60.89 |
| 3350 | 1.11 | 1.14 | 1.11 | -0.18 | -29.94 | -50.57 |
| 3800 | 1.02 | 1.03 | 1.09 | -0.18 | -29.3 | -56.99 |
| 4250 | 1.14 | 1.17 | 1.11 | -0.17 | -30.36 | -49.69 |
| 4700 | 1.04 | 1.03 | 1.22 | -0.16 | -29.64 | -51.82 |
| 5150 | 1.14 | 1.16 | 1.09 | -0.22 | -30.27 | -51.15 |
| 5600 | 1.04 | 1.05 | 1.32 | -0.29 | -30.43 | -50.35 |
| 6050 | 1.18 | 1.16 | 1.21 | -0.32 | -31.74 | -61.72 |
| 6500 | 1.03 | 1.02 | 1.13 | -0.32 | -54.96 | -52.85 |

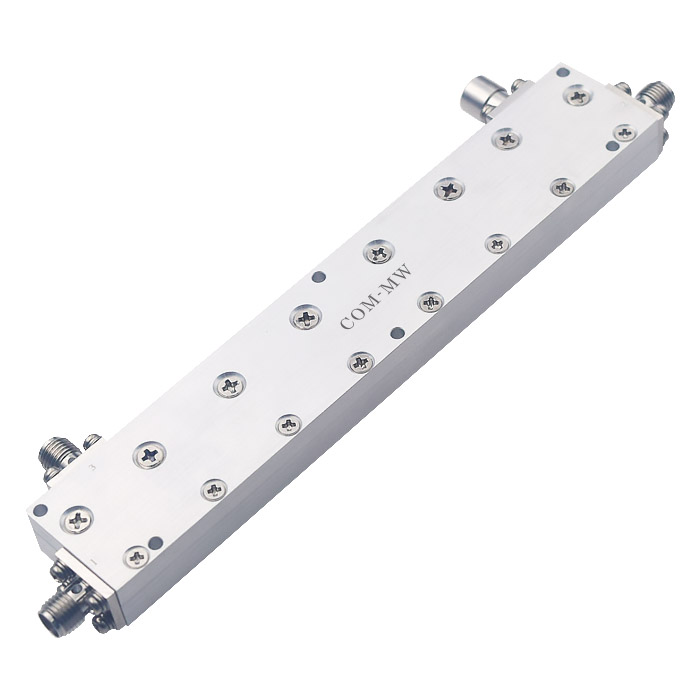

参考实物图

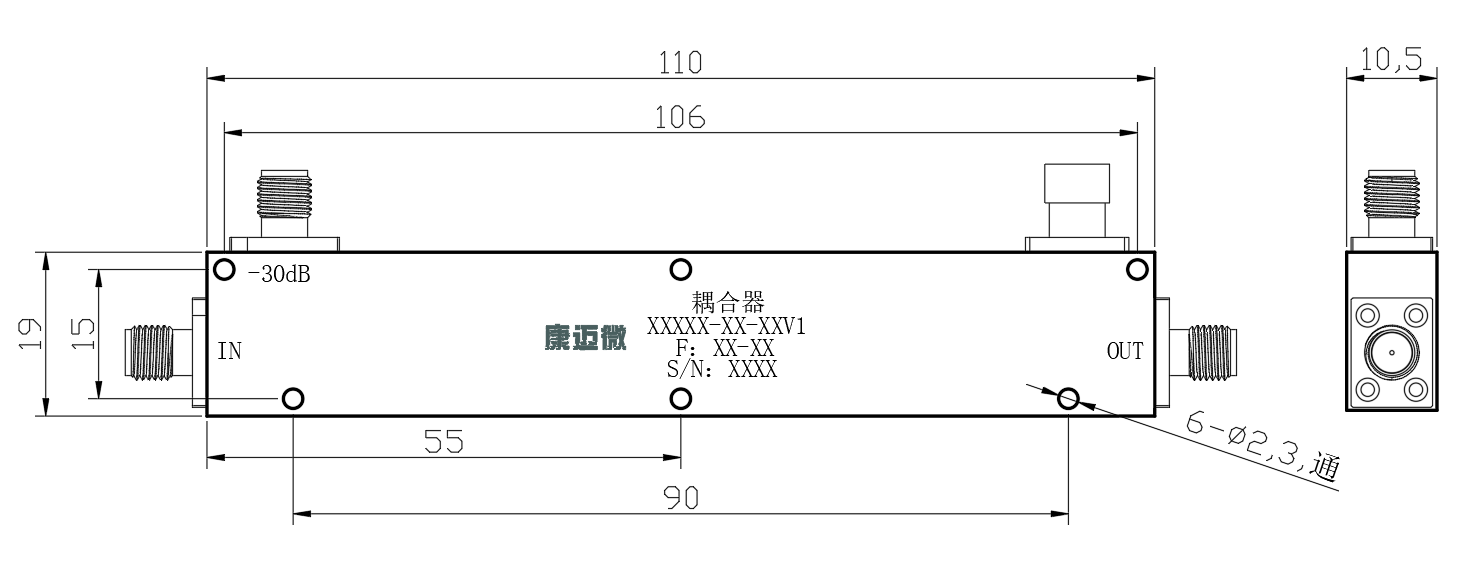

外形结构图（mm）

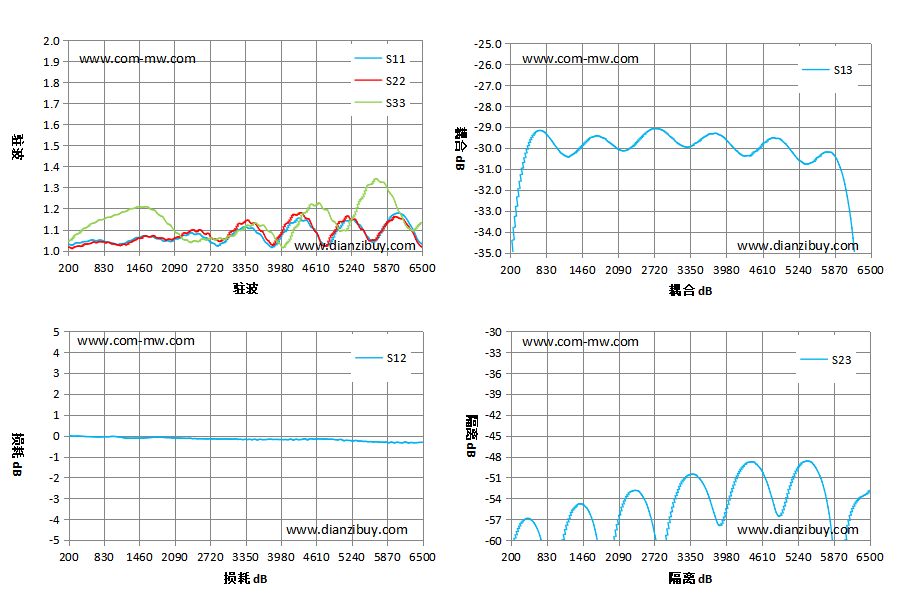

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
