产品
功分器
450~6500MHz, 15W, 4路, 相位0°, SMA,
- ZPD8-4M450-6000-739
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 450 | ~ | 6500 | MHz |
| 插入损耗 | 2 | 2.5 | dB | |
| 隔离度 | 19 | 20 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.4 | 0.6 | dB | |
| 相位平衡 | 4 | 8 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 |
典型测试数据
| F(MHz) | S11 VSWR | S22 VSWR | S12 IL | S23 ISO |
| 450 | 1.38 | 1.13 | -6.51 | -19.2 |
| 950 | 1.06 | 1.06 | -6.57 | -23.9 |
| 1450 | 1.11 | 1.04 | -6.78 | -25.9 |
| 1950 | 1.17 | 1.14 | -6.97 | -39.1 |
| 2450 | 1.14 | 1.11 | -7.11 | -46.4 |
| 2950 | 1.16 | 1.04 | -7.25 | -28.2 |
| 3450 | 1.24 | 1.08 | -7.41 | -41.2 |
| 3950 | 1.18 | 1.1 | -7.53 | -46.3 |
| 4450 | 1.29 | 1.23 | -7.74 | -33.5 |
| 4950 | 1.21 | 1.1 | -7.85 | -24.9 |
| 5450 | 1.21 | 1.06 | -7.79 | -24.5 |
| 6000 | 1.19 | 1.02 | -7.93 | -20.1 |

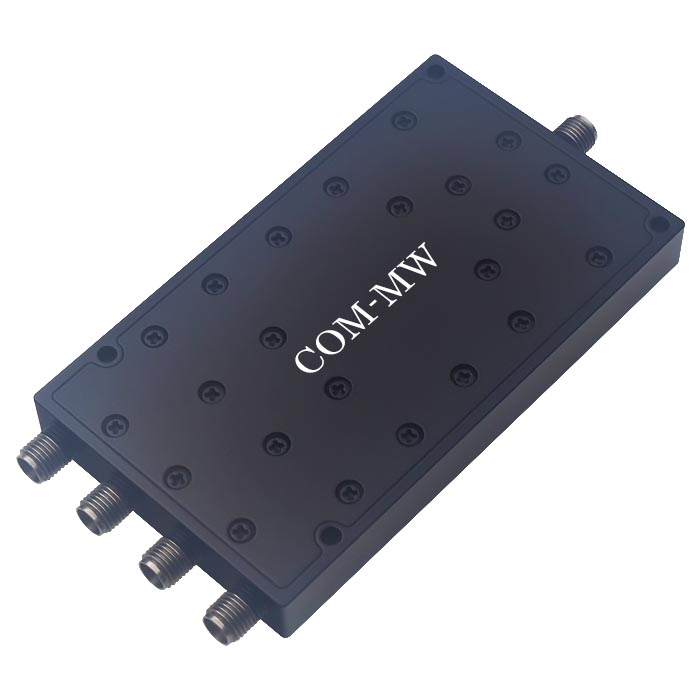

参考实物图

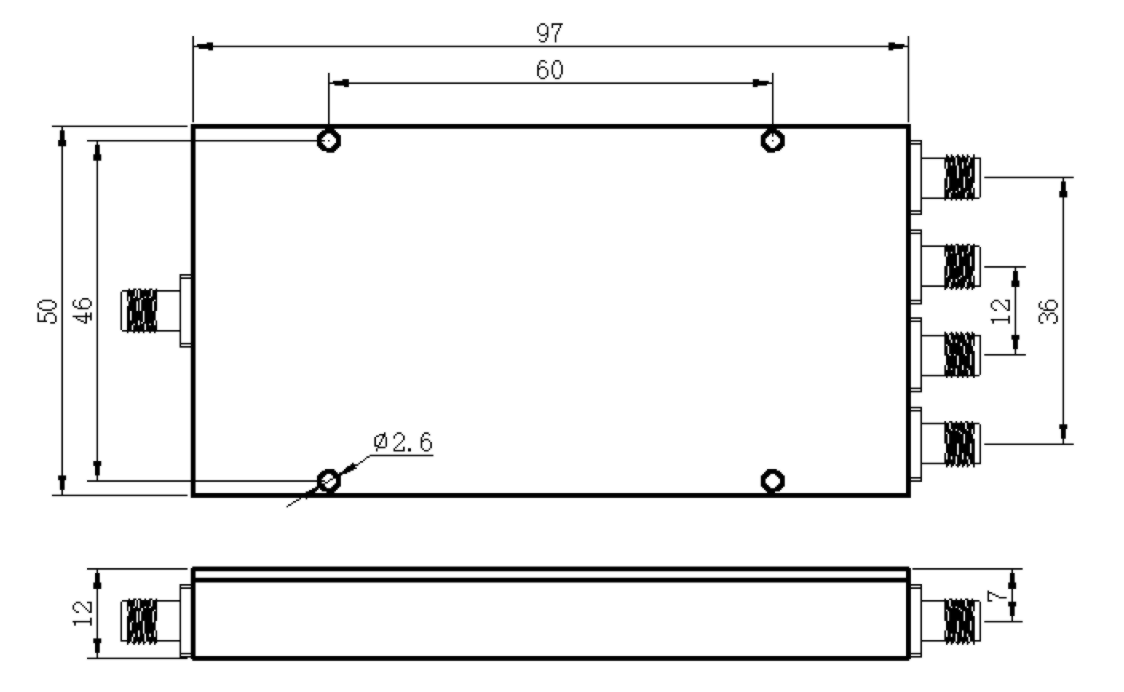

外形结构图（mm）

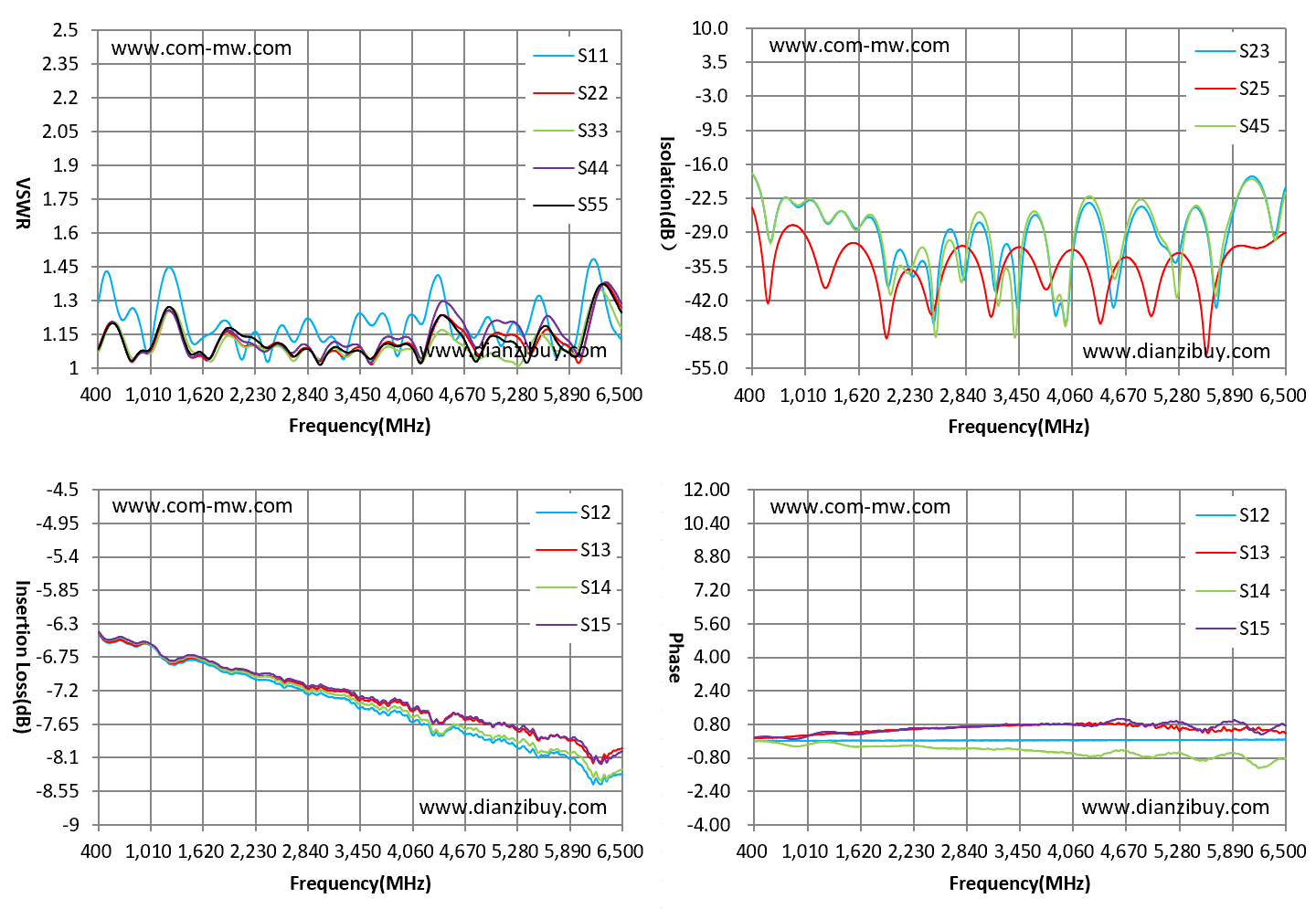

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
