滤波器
通带频率18~40GHz, DC-15GHz≥45dB, 2.92
- ZHPF1-M18-40G-128
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18 | ~ | 40 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-15 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 15 | 25.25 | -51.4 | 20.08 |
| 17.14 | 3.24 | -2.72 | 3.49 |
| 19.29 | 1.82 | -1.13 | 1.85 |
| 21.43 | 1.89 | -1.74 | 1.91 |
| 23.57 | 1.35 | -0.83 | 1.35 |
| 25.71 | 1.32 | -0.79 | 1.28 |
| 27.86 | 1.23 | -0.71 | 1.22 |
| 30 | 1.49 | -0.83 | 1.53 |
| 32.14 | 1.56 | -0.95 | 1.54 |
| 34.29 | 1.3 | -0.99 | 1.38 |
| 36.43 | 1.49 | -1.08 | 1.44 |
| 38.57 | 1.07 | -1.03 | 1.06 |
| 40.71 | 1.11 | -1.11 | 1.05 |
| 42.86 | 1.57 | -1.84 | 1.55 |
| 45 | 3.42 | -7.63 | 4.86 |

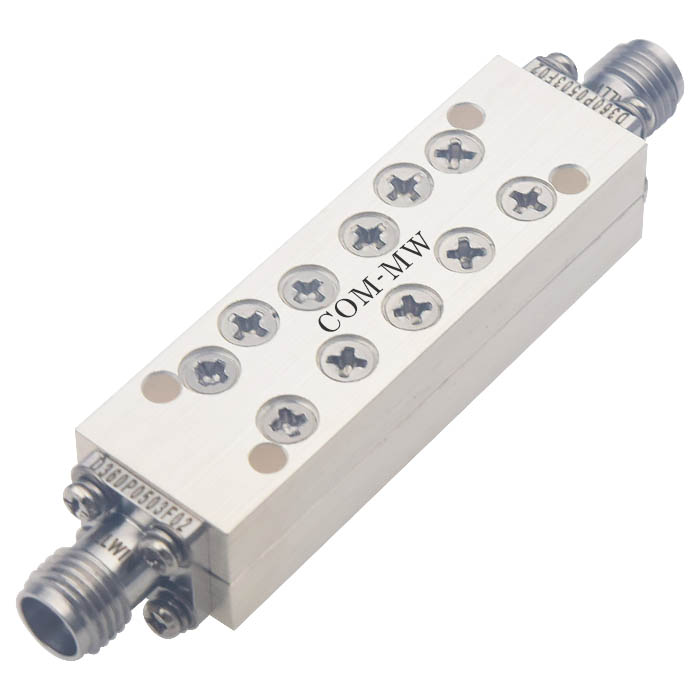

参考实物图
外形结构图（mm）

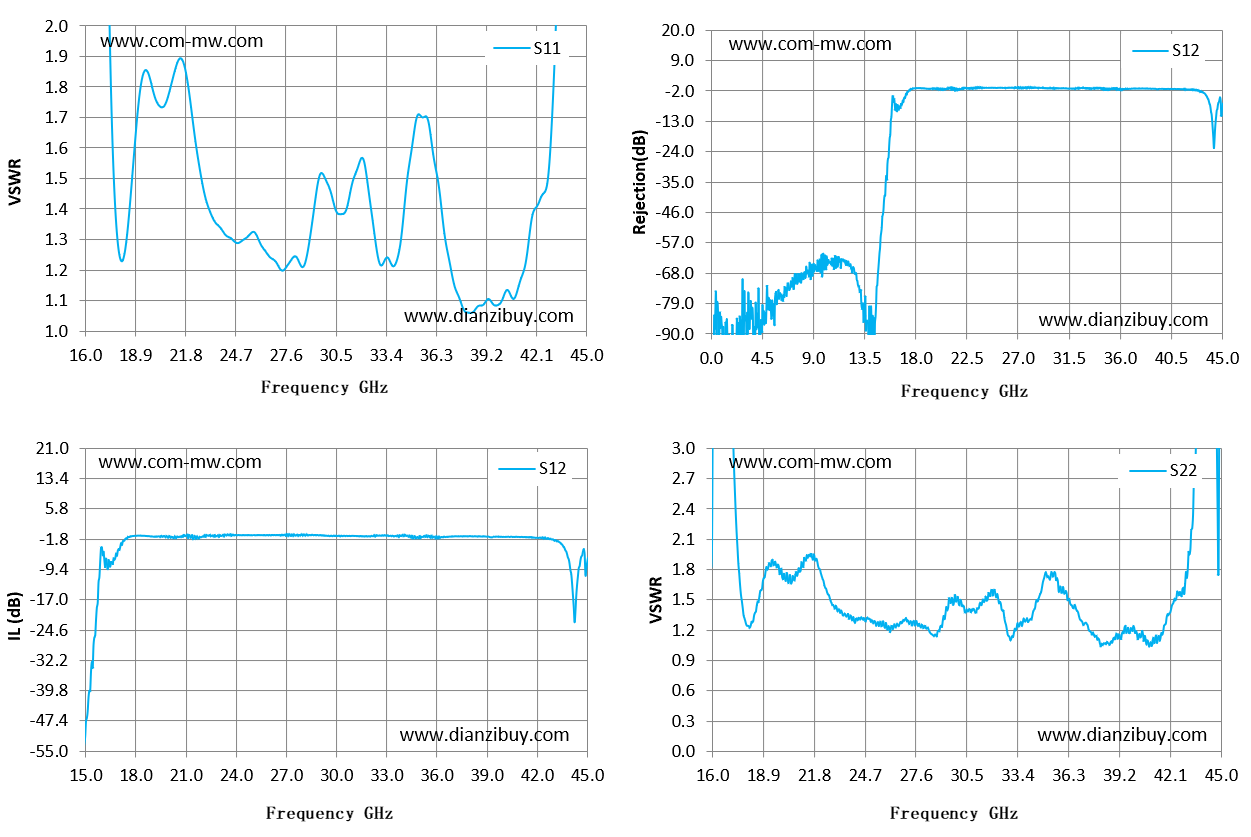

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
