0.5~2GHz, 100W, 90°电桥, SMA
- ZHC25-0.5-2G-206
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 2 | GHz |
| 插入损耗 | 0.3 | 0.5 | dB | |
| 隔离度 | 20 | 22 | dB | |
| 驻波比 | 1.15 | 1.2 | ||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.4 | 1.02 | -3.94 | -2.29 | -90.13 | -36.07 |
| 0.53 | 1.04 | -3.22 | -2.9 | -90.2 | -34.22 |
| 0.66 | 1.06 | -2.9 | -3.24 | -90.22 | -33.05 |
| 0.79 | 1.07 | -2.85 | -3.32 | -90.33 | -32.53 |
| 0.91 | 1.07 | -2.95 | -3.21 | -90.33 | -32.16 |
| 1.04 | 1.08 | -3.13 | -3.05 | -90.35 | -31.7 |
| 1.17 | 1.08 | -3.3 | -2.9 | -90.33 | -30.77 |
| 1.3 | 1.09 | -3.37 | -2.87 | -90.33 | -29.45 |
| 1.43 | 1.08 | -3.32 | -2.95 | -90.34 | -28.19 |
| 1.56 | 1.08 | -3.18 | -3.09 | -90.25 | -27.31 |
| 1.69 | 1.09 | -3.07 | -3.23 | -90.24 | -26.93 |
| 1.81 | 1.09 | -3.06 | -3.25 | -90.29 | -26.93 |
| 1.94 | 1.08 | -3.27 | -3.04 | -90.54 | -26.26 |
| 2.07 | 1.12 | -3.84 | -2.61 | -90.92 | -24.19 |
| 2.2 | 1.21 | -5.27 | -1.89 | -92.28 | -20.43 |
参考实物图
外形结构图（mm）

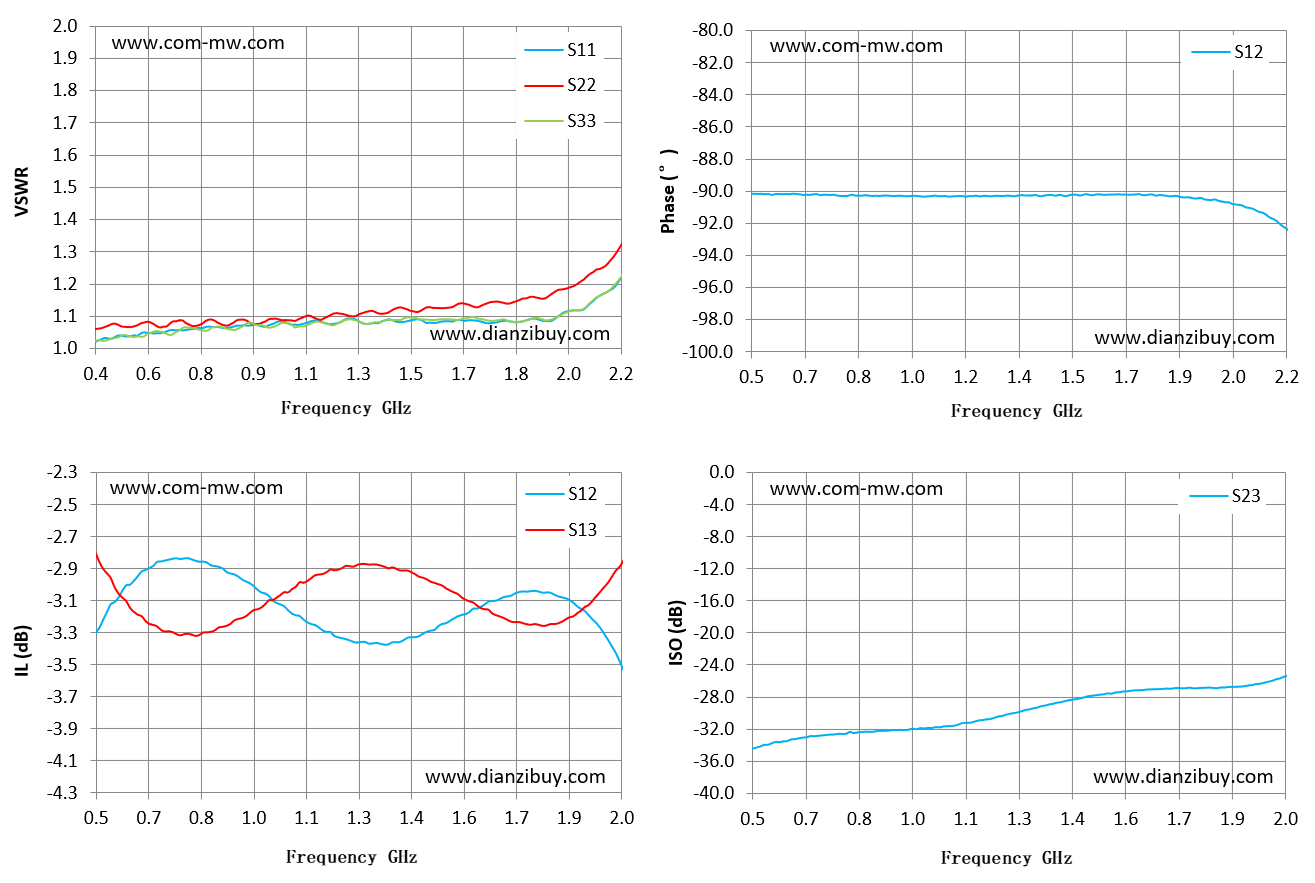

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
