DC~18GHz, 稳幅稳相, 500mm, N-J, N-J
高性价比稳幅稳相电缆组件。
指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
频率范围 | DC | ~ | 18 | GHz | |
插入损耗 | DC-2 | 0.06 | 0.12 | dB | |
插入损耗 | 2-6 | 0.26 | 0.38 | dB | |
插入损耗 | 6-12 | 0.46 | 0.62 | dB | |
插入损耗 | 12-18 | 0.76 | 0.88 | dB | |
驻波 | DC-2 | 1.02 | 1.38 | ||
驻波 | 2-6 | 1.10 | 1.38 | ||
驻波 | 6-12 | 1.11 | 1.38 | ||
驻波 | 12-18 | 1.21 | 1.38 |
电缆类别 | 稳幅稳相电缆组件 |
长度 | 500mm |
接口一 | N-J不锈钢螺母 |
接口二 | N-J不锈钢螺母 |
阻抗 | 50Ω |
工作温度 | -40~+65℃设计保证 |
存储温度 | -40~+65℃设计保证 |
A | 500 | mm | C1 | 19 | mm |
B | 7.8 | mm | E1 | 19 | mm |
T | 12 | mm | W1 | 20.2 | mm |
W2 | 20.2 | mm |

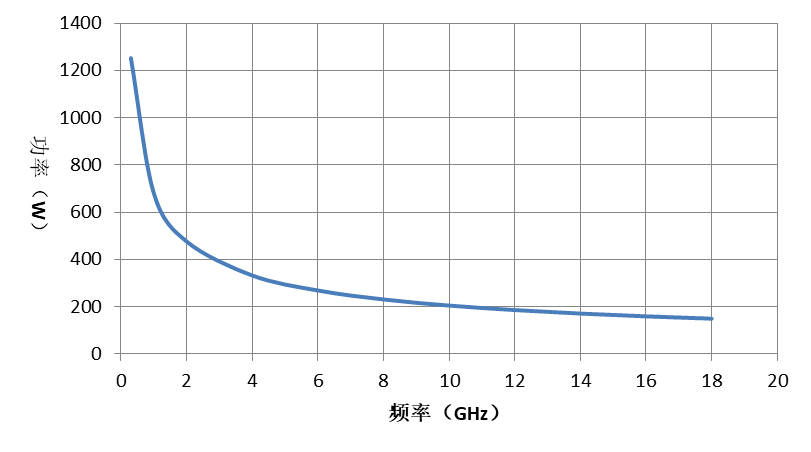

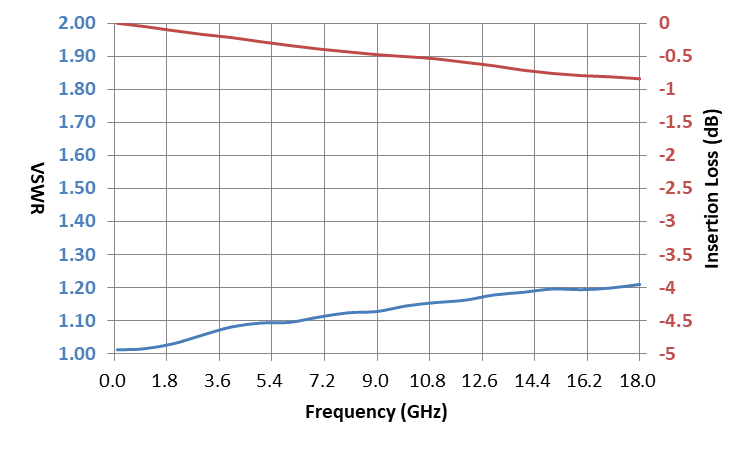

频率(MHz) | 插损(dB) | 输入驻波 | 输出驻波 |
100 | 0.01 | 1.01 | 1.01 |
1000 | 0.05 | 1.02 | 1.03 |
2000 | 0.11 | 1.04 | 1.04 |
3000 | 0.24 | 1.06 | 1.05 |
4000 | 0.30 | 1.08 | 1.05 |
5000 | 0.39 | 1.09 | 1.06 |
6000 | 0.47 | 1.09 | 1.07 |
7000 | 0.55 | 1.11 | 1.09 |
8000 | 0.61 | 1.12 | 1.09 |
9000 | 0.67 | 1.13 | 1.11 |
10000 | 0.71 | 1.15 | 1.13 |
12000 | 0.83 | 1.16 | 1.15 |
14000 | 1.00 | 1.18 | 1.16 |
16000 | 1.11 | 1.19 | 1.19 |
18000 | 1.18 | 1.20 | 1.21 |
1 | 建议安装半径大于36mm |
