产品
功分器
4000~8000MHz, 5W, 2路, 0°, 表面贴装
- ZPD8-2M4000-8000-2317
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，低损耗，支持SMT焊接。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4000 | ~ | 8000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 2 |
| 分配端口 | 5、8 |
| 接地端口 | 1、3、4、6、7、9 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 3000 | 1.57 | 1.06 | -3.35 | 1.4 | -15.72 |
| 3429 | 1.5 | 1.15 | -3.22 | 2.3 | -18.02 |
| 3857 | 1.42 | 1.23 | -3.15 | 2.31 | -20.32 |
| 4286 | 1.35 | 1.27 | -3.17 | 2.93 | -21.93 |
| 4714 | 1.3 | 1.26 | -3.17 | 3.19 | -22.15 |
| 5143 | 1.26 | 1.22 | -3.15 | 3.19 | -21.5 |
| 5571 | 1.22 | 1.16 | -3.16 | 3.26 | -21.04 |
| 6000 | 1.17 | 1.14 | -3.16 | 3.16 | -21.39 |
| 6429 | 1.11 | 1.15 | -3.17 | 2.99 | -23.11 |
| 6857 | 1.04 | 1.15 | -3.2 | 3.15 | -27.18 |
| 7286 | 1.08 | 1.11 | -3.25 | 3.34 | -30.73 |
| 7714 | 1.22 | 1.08 | -3.23 | 3.33 | -23.69 |
| 8143 | 1.39 | 1.08 | -3.39 | 3.76 | -18.87 |
| 8571 | 1.6 | 1.1 | -3.42 | 3.78 | -16.07 |
| 9000 | 1.79 | 1.09 | -3.59 | 3.47 | -14.28 |

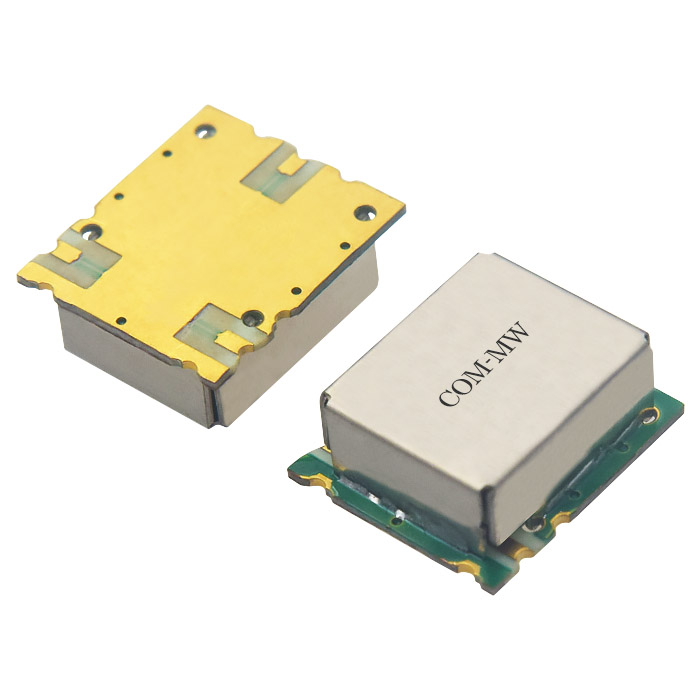

参考实物图

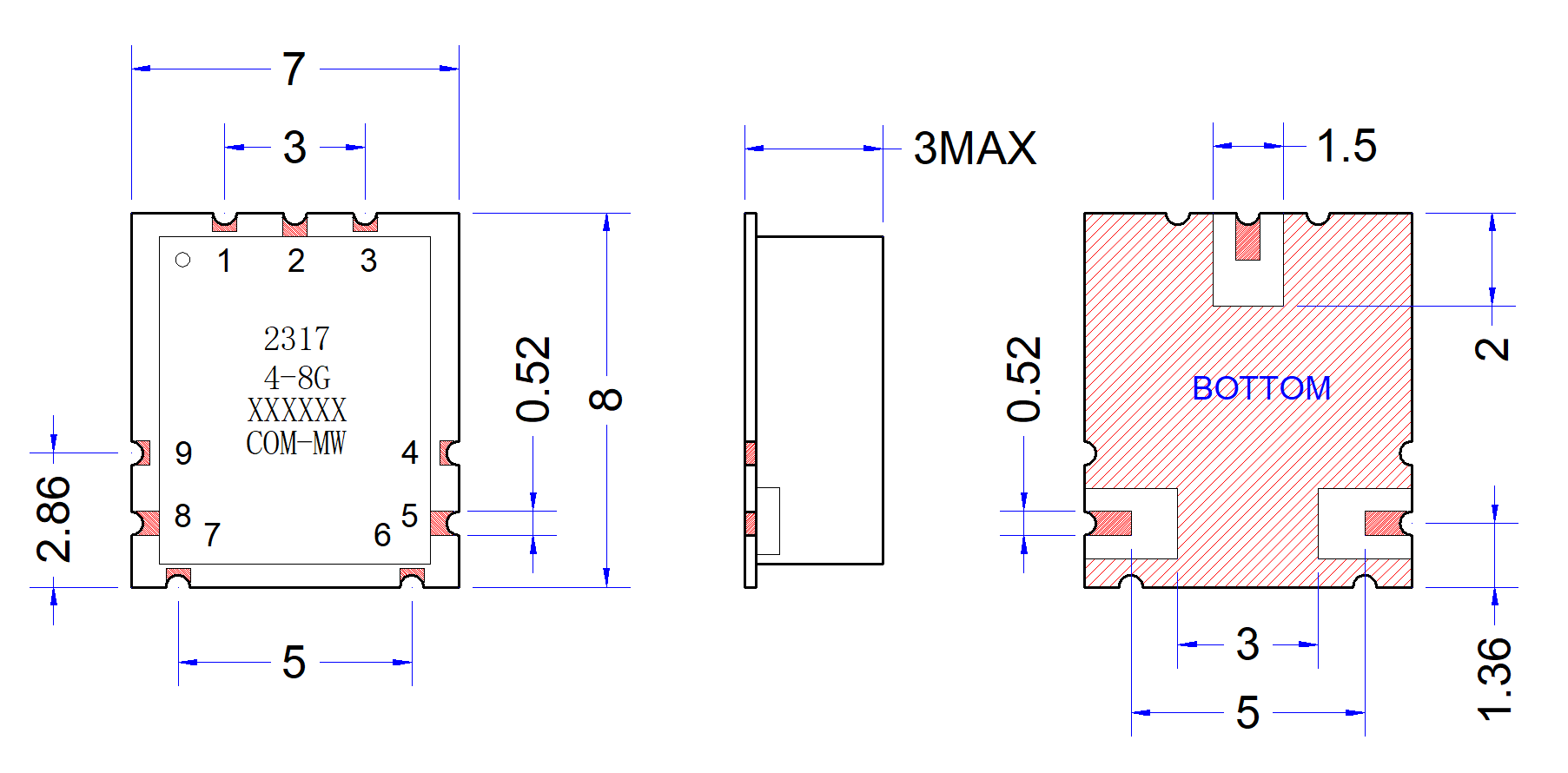

外形结构图（mm）
建议PCB布局图

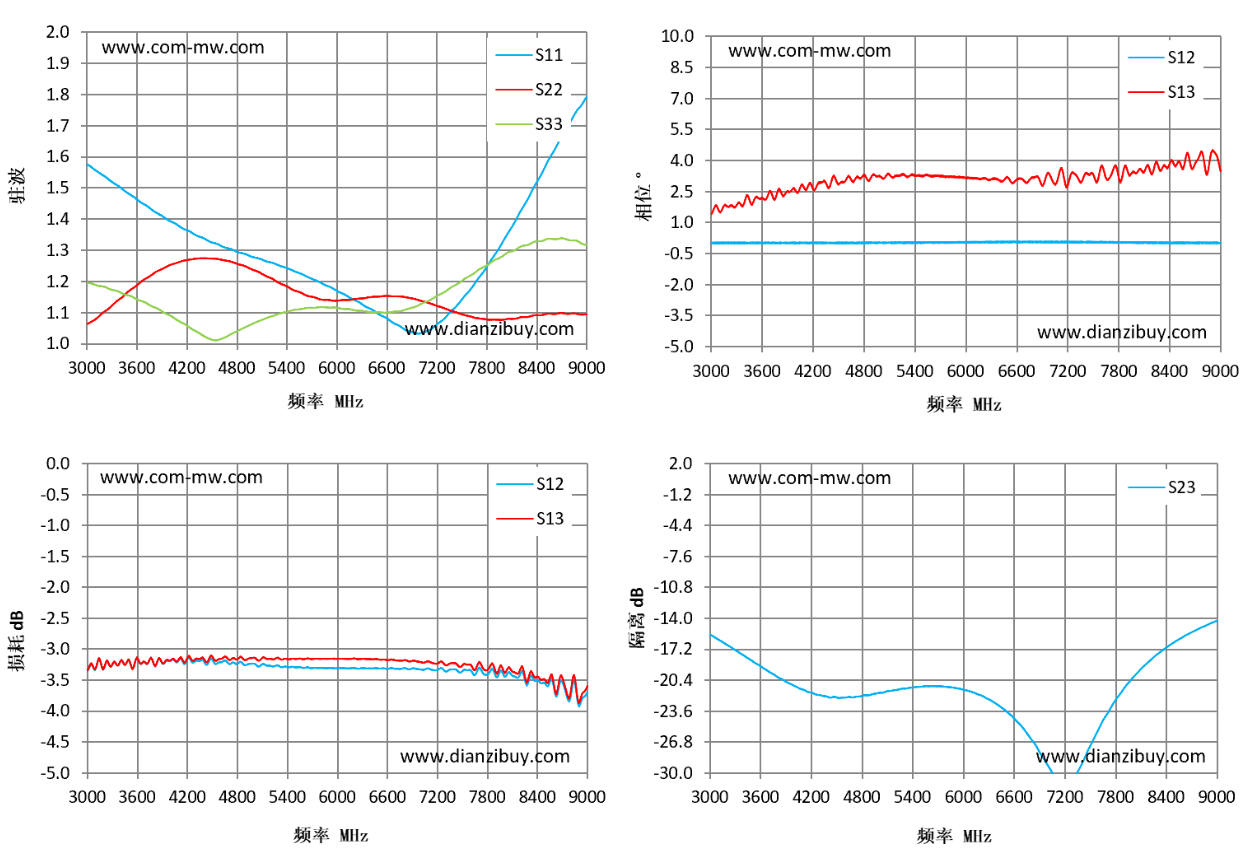

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
