混频器
射频频率 4~8GHz,变频损耗 11dB,功率容量20dBm,SMA,IQ混频器
- DM8-4-8G-17056
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
IQ混频器，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 4 | ~ | 8 | GHz |
| 本振频率 | 4 | ~ | 8 | GHz |
| 中频频率 | DC | ~ | 2 | GHz |
| 变频损耗 | 11 | dB | ||
| 镜像抑制 | 30 | dBc | ||
| 本振射频隔离 | 45 | dB | ||
| 本振中频隔离 | 20 | dB | ||
| 射频中频隔离 | 40 | dB | ||
| 本振功率 | 16 | dBm |
其它参数
| 功率容量 | 20dBm |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | IF:1M 损耗 dB | IF:1M 抑制 dB | RF-IF 隔离 dB | LO-IF 隔离 dB | LO-RF 隔离 dB |
| 4.00 | -9.46 | -32.53 | -47.20 | -22.99 | -50.32 |
| 4.20 | -10.03 | -32.70 | -45.90 | -23.07 | -49.15 |
| 4.40 | -10.57 | -34.35 | -45.35 | -22.47 | -46.57 |
| 4.60 | -9.99 | -37.55 | -43.74 | -22.43 | -47.74 |
| 4.80 | -10.43 | -36.69 | -43.92 | -22.92 | -48.24 |
| 5.00 | -10.75 | -38.85 | -44.45 | -23.16 | -48.07 |
| 5.20 | -10.51 | -39.70 | -44.00 | -23.24 | -48.73 |
| 5.40 | -9.86 | -42.08 | -43.55 | -23.52 | -48.70 |
| 5.60 | -9.91 | -41.28 | -43.67 | -23.60 | -48.49 |
| 5.80 | -9.68 | -42.47 | -42.52 | -22.81 | -48.13 |
| 6.00 | -9.00 | -42.92 | -41.44 | -22.44 | -47.65 |
| 6.20 | -9.09 | -45.75 | -43.81 | -24.68 | -47.57 |
| 6.40 | -8.51 | -47.45 | -44.60 | -25.44 | -47.30 |
| 6.60 | -8.66 | -48.00 | -45.29 | -24.48 | -47.26 |
| 6.80 | -8.08 | -52.00 | -44.16 | -23.98 | -46.89 |
| 7.00 | -8.37 | -55.14 | -45.16 | -24.31 | -46.21 |
| 7.20 | -8.70 | -62.42 | -45.81 | -24.94 | -46.10 |
| 7.40 | -8.22 | -63.18 | -44.29 | -24.03 | -46.27 |
| 7.60 | -8.85 | -69.37 | -44.52 | -23.73 | -47.09 |
| 7.80 | -8.70 | -65.86 | -44.79 | -25.05 | -47.32 |
| 8.00 | -8.81 | -62.08 | -44.77 | -24.85 | -48.11 |
外形结构图（mm）

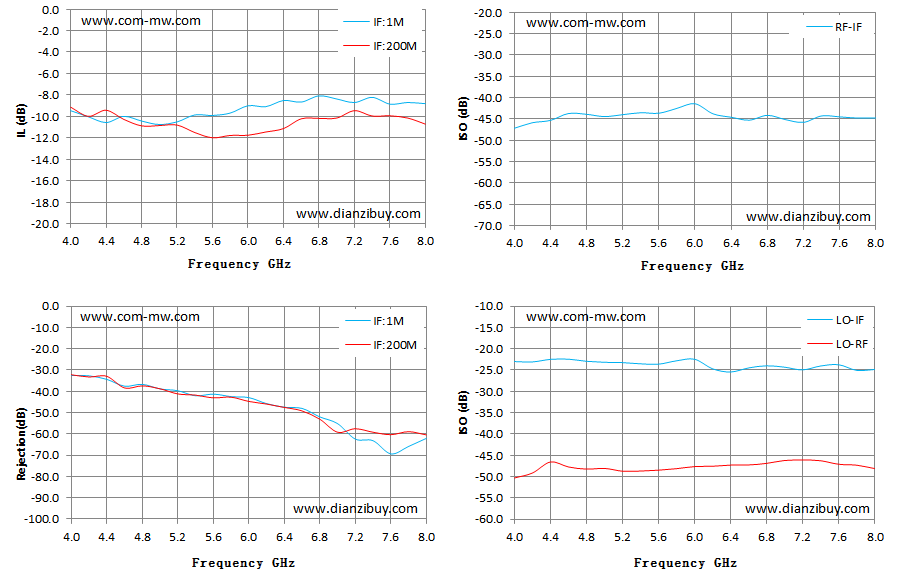

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
